Instrucciones para el Sello Mecánico Neumático

Sello mecánico unitario: Instalación e inflado

Los sellos mecánicos Modelo 800 se inflan con aire a través de una tubería de diámetro exterior de 1/4" (6,4 mm) que se extiende desde el sello mecánico hasta la superficie. Se puede usar una bomba manual con un manómetro para inflar el sello mecánico. Lea estas instrucciones completamente antes de continuar.

Nota:

Las Figuras A y B (en la página siguiente) ilustran la instalación centralizada para los sellos mecánicos unitarios y de caballete. Para ver las especificaciones del sello mecánico, tamaños de perforaciones y las presiones de inflado requeridas, consulte los cuadros a continuación.

  1. Corte una longitud adecuada de tubería con un diámetro exterior de 1/4" (6,4 mm) que se extienda desde el sello mecánico hasta la superficie. Esta tubería debe extenderse hasta la superficie con suficiente holgura para permitir un inflado fácil.
  2. Empuje la parte superior de la manguera de inflar en el acople de la válvula de inflar (para soltar oprima a cada lado del acople y hale la manguera hacia afuera).
  3. Conecte el otro extremo de la manguera de inflar al obturador. Empuje la manguera en el acople de púas de acero inoxidable. Revise la conexión halando firmemente la manguera. No debe soltarse del acople.

    4. Nota:

    Utilice un punzón para abrir la boquilla o extremo de la manguera, o caliente la manguera ligeramente para ayudar a empujarla completamente sobre las púas del acople.

  4. El sistema está ahora completo y debe instalarse conectando la tubería de extensión adecuada y bajando el sistema dentro del pozo. Cuelgue la tubería de extensión de forma tal que el sello mecánico esté suspendido a la profundidad adecuada.
  5. Si no se utiliza tubería para sostener el obturador, se recomienda sostenerlo del cáncamo colocado en el obturador con un cable de seguridad para asegurarlo en superficie. El Tag Line de Solinst se puede utilizar para este propósito.

Nota:

Todos los sellos mecánicos Modelo 800 están diseñados para aplicaciones de corto plazo. Sin embargo, si se necesita un uso continuo más prolongado, se requerirá un monitoreo semanal de la presión de inflado objetivo y de la hermeticidad del sello mecánico.



Válvula de inflado

solinst sellos mecánicos sellos mecánicos neumáticos muestreo de agua pruebas de conductividad hidráulica registro de datos con Leveloggers minimización de volúmenes de purga aceleración del desarrollo de pozos pruebas de permeabilidad pruebas de bomba pruebas de trazador aspersión de aire aspersión de aire de presión baja conductividad hidráulica 800 image

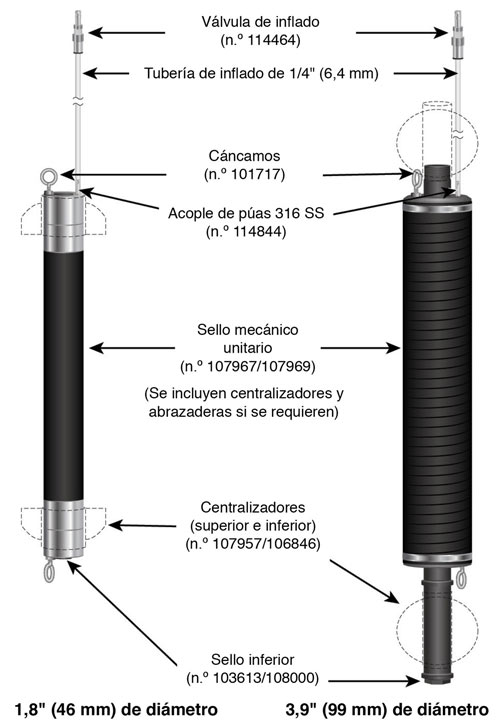

Configuración de un sello mecánico unitario estándar con líneas de inflado



Especificaciones del sello mecánico 800
(sellos mecánicos unitarios y de caballete)

Sello mecánico Diámetro exterior
1,8" (46 mm)		 Diámetro exterior
3,9" (99 mm)
Tamaño del pozo 1,9 - 2,4" (48 - 61 mm) 4,0 - 4,4" (102 - 112 mm)
Presión de inflado 20 - 30 psi, 140 - 205 kPa 20 psi, 140 KPa
Con centralizadores (Cortar para ajustar)
Tamaño del pozo 2,5 - 3,5" (63 - 89 mm) 4,5 - 5,0" (114 - 127 mm)
Presión de inflado 35 - 40 psi, 240 - 275 kPa 25 - 30 psi, 170 - 205 kPa

Notas:

  1. Las presiones de inflado se deben sumar a la presión hidrostática en la ubicación del sello mecánico.
  2. Profundidad máxima desde la superficie = 275 pies (84 m)
  3. Inmersión máxima = 150 pies (46 m)
  4. Presión máxima para un sello mecánico de 1,8" (45 mm) =
    50 psi o 345 kPa por encima de la presión hidrostática.
    Presión máxima para sellos mecánicos de 3,9" (99 mm) =
    30 psi o 205 kPa por encima de la presión hidrostática.
    (1 pie de agua = 0,43 psi, 1 m de agua = 9,8 kPa)
    Por ejemplo: Presión requerida para: Sello mecánico colocado a
    100 pies (30 m) por debajo del agua
    • Sello mecánico de 1,8" en pozo de 2": 20 psi mínima +
    (100 pies x 0,43 psi) = 20 + 43 = 63 psi. (sello mecánico de 46 mm:
    140 kPa mínima + (30 x 9.8 kPa) = 140 + 294 = 434 kPa)



Especificaciones
Tamaño de la perforación 1,9 - 2,4" (48 - 61 mm) 4,0 - 4,4" (102 - 112 mm)
- con centralizadores (Cortar para ajustar) 2,5 - 3,5" (63 - 89 mm) 4,5 - 5,0" (114 - 127 mm)
Diámetro externo del sello mecánico 1,8" (46 mm) 3,9" (99 mm)
Diámetro interno del acceso 1/2" (12,7 mm) 1" (25,4 mm)
Longitud del prensaestopas 23" (584 mm) 30" (762 mm)
Longitud general 29" (737 mm) 36" (914,4 mm)
- con centralizadores 29" (737 mm) 44" (1117,6 mm)
Acoples de tubería NPT hembra de 1/2" NPT macho de 1"
- con centralizadores; NPT hembra de 1/2" NPT hembra de 1"
