Instrucciones de Funcionamiento de la Bomba de Vejiga de 1"

Principios de funcionamiento

Cuando se coloca la bomba de vejiga de Solinst en un pozo o una perforación, el agua se eleva dentro de la vejiga y el tubo de muestreo hasta el nivel estático. Se suministra nitrógeno o aire comprimido a la bomba a través de una tubería de impulsión que usa una unidad de control. Aplicar presión comprime la vejiga y cierra la parte inferior de la válvula de retención, forzando el agua desde la vejiga hacia la tubería de muestreo.

Durante un ciclo de venteo se libera la presión desde la tubería de impulsión. La vejiga vuelve a su estado inicial a medida que vuelve a ingresar agua en la bomba, mientras la válvula de control superior evita que el agua que ya se encuentra en la tubería de muestreo vuelva a caer dentro de la vejiga. El ciclo de impulsión y venteo proporciona el caudal de agua, cuya velocidad se puede ajustar para purgado o muestreo.

Nota:

  1. La profundidad máxima para el funcionamiento de una bomba de vejiga de 1" es 500 pies (150 m) debajo de la superficie.
  2. NO exceda una presión de funcionamiento de 250 psi.
  3. Si utiliza un compresor para el funcionamiento de la bomba de vejiga, se recomienda el uso de secadores de aire.



Conjunto de la bomba

Portátil: La bomba de vejiga se puede conectar a tuberías dobles con un diámetro exterior de 1/4" unidas de manera intermitente, montada en un carrete.

  1. Empuje la manguera de muestreo y de inyección de gas en los vástagos con conexión rugosa. La manguera de inyección de gas se conecta al vástago que tiene un pequeño hoyo junto a la base.
  2. Baje el conjunto de la bomba de vejiga dentro del pozo, usando una línea de seguridad de acero inoxidable conectada a la bomba por un vástago de seguridad de ojal. La Tag Line Modelo 103 de Solinst se puede usar como línea de seguridad si fuera necesario.
  3. Conecte la línea de alimentación de la fuente de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control hasta el carrete (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).
  4. Conecte una línea de muestreo corta (3 pies o 1 m) con un diámetro exterior de 1/4" al conector de muestreo en el carrete.

Dedicado La bomba de vejiga se monta conectándola a un cabezal de pozo dedicado con tuberías de muestreo con un diámetro exterior de 1/4" y línea de impulsión.

  1. Corte la manguera a la longitud deseada. Empuje la manguera de muestreo y de inyección de gas en los vástagos con conexión rugosa. La manguera de inyección de gas se conecta al vástago que tiene un pequeño hoyo junto a la base.
  2. Conecte la línea de muestreo y la línea de impulsión al acople a presión correcto en el lado inferior del cabezal del pozo (consulte el diagrama de la derecha para ver el uso de los acoples a presión y adaptadores).
  3. Baje la bomba de vejiga dentro del pozo usando un cable de Kevlar o una línea de seguridad de acero inoxidable conectada al gancho de suspensión en el cabezal del pozo, si se desea. Empuje hacia abajo firmemente el cabezal del pozo en la prolongación del encamisado.
  4. Conecte una línea de muestreo corta (3 pies o 1 m) al acople de muestreo del cabezal del pozo (consulte el diagrama a la derecha para ver el uso de los acoples a presión y adaptadores).
  5. Conecte la línea de alimentación del suministro de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control en la parte superior del cabezal del pozo (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).

Para obtener instrucciones de bombeo detalladas, consulte las Instrucciones de funcionamiento de la unidad de control Modelo 464 de Solinst.

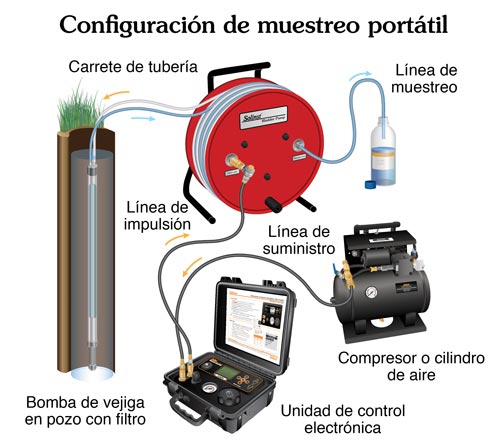

configuración de muestreo de la bomba de vejiga portátil solinst

solinst dedicated wellhead manifold setup para bombas de vejiga



Adaptador Opcional para la Línea de Inyección de Gas (107117)

Línea de Inyección de Gas con Conector Rápido Estilo "M"

adaptador de línea de impulsión opcional solinst para bombas de vejiga neumáticas

Línea de Inyección de Gas con Conector de Presión de 1/4" (6,4 mm)
