Principios de Funcionamiento

La unidad de control de bomba controla el suministro de gas comprimido a las bombas neumáticas, incluso las bombas de vejiga y las bombas de doble válvula de Solinst. Los períodos de impulsión (presión) y venteo se producen en ciclos para proporcionar un caudal de agua. Durante los períodos de presurización, el agua se empuja dentro de la tubería de muestra. El período de venteo permite que el agua vuelva a entrar (recargar) la bomba. La repetición del ciclo puede controlarse manual o automáticamente con velocidades de bombeo configuradas previamente.

solinst unidades de control neumático de la bomba bombas neumáticas unidades de control de la bomba de vejiga unidades de control neumático de la bomba de vejiga unidades de control neumático de la bomba de válvula doble unidades de control neumático unidades de control de la bomba impulsada a gas image

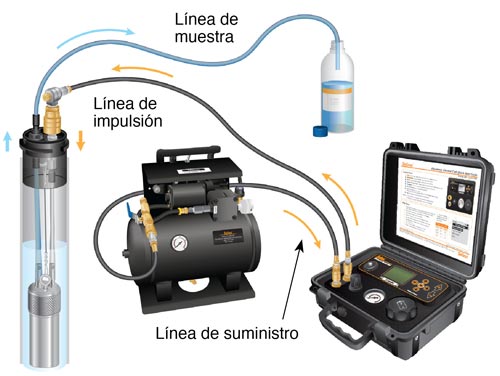

Configuración de bombeo con la unidad de control electrónica de la bomba
Solisnt Modelo 464 a 125 psi, con compresor de 12 voltios

Solicitud de Cotización



Ciclos de impulsión y venteo

solinst unidades de control neumático de la bomba bombas neumáticas unidades de control de la bomba de vejiga unidades de control neumático de la bomba de vejiga unidades de control neumático de la bomba de válvula doble unidades de control neumático unidades de control de la bomba impulsada a gas image

Menú principal del Modelo 464

solinst unidades de control neumático de la bomba bombas neumáticas unidades de control de la bomba de vejiga unidades de control neumático de la bomba de vejiga unidades de control neumático de la bomba de válvula doble unidades de control neumático unidades de control de la bomba impulsada a gas image

Caudal prestablecido en caudal bajo

solinst unidades de control neumático de la bomba bombas neumáticas unidades de control de la bomba de vejiga unidades de control neumático de la bomba de vejiga unidades de control neumático de la bomba de válvula doble unidades de control neumático unidades de control de la bomba impulsada a gas image

Caudal personalizado por el usuario

Hay dos maneras en que los usuarios pueden operar la unidad de control electrónica de la bomba Modelo 464 para obtener la velocidad de muestras deseadas: configuraciones de caudales prestablecidos o personalizados por el usuario.

Los caudales prestablecidos están integrados en la memoria de la unidad de control de la bomba. Hay una opción para configurar caudales bajos, medios y altos.

Los caudales del usuario son ciclos personalizados de impulsión y venteo establecidos por el usuario, que luego se guardan en la memoria de la unidad de control para eventos de muestreo futuros. Se pueden guardar en la memoria hasta 99 caudales de usuario.



Funcionamiento manual

El Modelo 464 tiene la capacidad única de funcionar incluso cuando se agotan las pilas. En ese caso, la válvula solenoide 464 se cierra automáticamente. Esto permite usar la válvula de control manual en el panel delantero de la unidad de control. Cuando se presiona, la válvula solenoide se abre, lo que permite un ciclo de impulsión, cuando se suelta, se permite la venteo del sistema. Se puede realizar un ciclo de impulsión/venteo con solo una fuente de gas comprimido conectada.

El funcionamiento manual también es una opción en sitios peligrosos donde se deben retirar las pilas por motivos de seguridad.



Obtención de muestras de alta calidad:

El Modelo 464 se presenta en dos versiones de presión, 125 psi y 250 psi. La versión de presión más alta (250 psi) es ideal para usar en aplicaciones más profundas o cuando se desean tiempos de purga más rápidos. Ambas versiones son ideales para usar con las bombas de vejiga y de doble válvula de Solinst (consulte las hojas de datos de la bomba de vejiga Modelo 407, bomba de doble válvula Modelo 408 y micro bomba de doble válvula Modelo 408M).



Accesorios

464 filtro externo con válvula de drenaje

464 Filtro Externo con
Válvula de Drenaje

El modelo 464 Unidad de Control Electrónica de la Bomba opera con el compresor Solinst de 12 Voltios. El Compresor Solinst de 12 Voltios es ideal para aplicaciones de bajo caudal (low flow) a profundidades menores a los 30 metros (100 pies).

El compresor opera usando una fuente de corriente directa (DC) de 12 voltios. Trabaja hasta una presión máxima de 150 psi y está equipado con un tanque de aire de 2 galones (US), que soporta hasta 175 psi.

Cuando se usa el compresor de 12 Voltios o cualquier otro compresor de aire con la Unidad de Control Electrónica de la Bomba, se recomienda utilizar un filtro externo. El filtro externo se conecta a la línea de suministro de aire para atrapar la humedad y así reducir el riesgo de que ingrese humedad a la Unidad de Control de la Bomba.
