Configuración de hardware

1) Inicio

Antes de que pueda comenzar a usar su LevelSender 5, necesitará configurar lo siguiente:

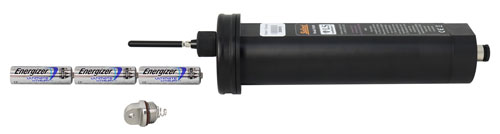

2) Instale las pilas

configuración del compartimento de la batería de solinst levelsender 5

Un LevelSender 5 usa tres pilas AA de litio de 1,5V que son reemplazables por el usuario. Para instalar las pilas:

  1. Desatornille la tapa de acero inoxidable del LevelSender 5.
  2. Instale las tres pilas con los extremos positivos primero/ hacia abajo.
  3. Reemplace la tapa de acero inoxidable.



conexión de la antena al sistema de telemetría solinst levelsender 5 para leveloggers

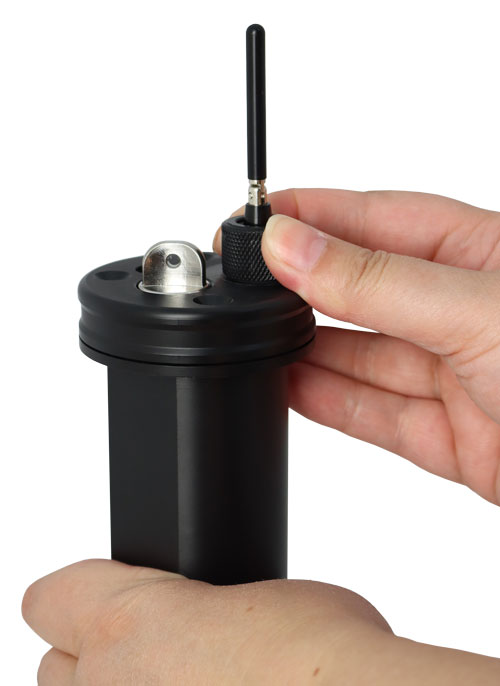

3) Conecte la antena

  1. Utilice un destonillador de estrella para remover los tres tornillos de la tapa del LevelSender 5.
  2. Remueva la tapa del LevelSender 5.
  3. Para conectar la antena, alinear el conector y atornillarlo a la conexión en la parte superior de la tapa del LevelSender 5. (La antena se dobla para poder acomodarla en una instalación con tapa pozo.

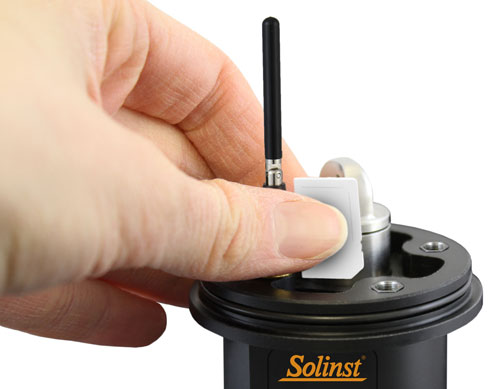

4) Instalación de la SIM card

instalación de la tarjeta sim en el sistema de telemetría solinst levelsender para leveloggers

Nota:

Si solicitó un LevelSender con una tarjeta SIM de Solinst, se enviará preinstalado.

  1. Inserte la SIM card en la ranura en la parte superior del LevelSender 5 como se aprecia en la foto.
  2. Coloque la tapa nuevamente (por sobre la antena), ajústela en su sitio y asegúrela con los tres tornillos.

    Nota:

    Puede dejar la tapa abierta si va a programar el LevelSender 5 (ver paso 8).



5) Conecte los dataloggers

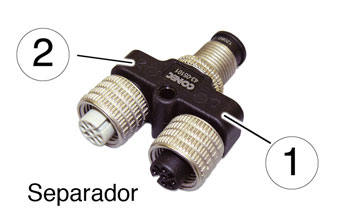

Cada LevelSender 5 tiene un puerto individual para conectar un datalogger o un Splitter. El Splitter permite la conexión de un segundo datalogger.

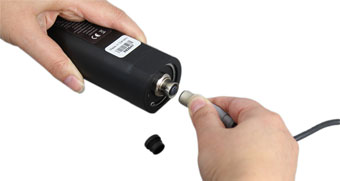

  1. Asegúrese que los pines están alineados y conecte el Cable Lector (Reader Cable) directamente al LevelSender 5 o al Splitter.

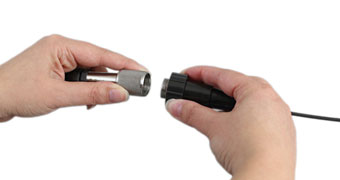

  2. Conecte el cable del lector a un cable de lectura directa con un Levelogger 5 conectado o al Cabezal del LevelVent 5.

Nota:

Cuando use un Y-Splitter, los dataloggers se identificarán con el número 1 o 2 en el software del LevelSender. Los números se etiquetarán directamente en el Y-Splitter.
