5.2 Caja de Distribución

La caja de distribución del STS tiene un procesador independiente de 16 bits para monitorizar la batería, controlar la energía del módem, realizar funciones de prueba incorporada (Built-In-Test, BIT) y seleccionar los canales de comunicación del Levelogger.

La caja de distribución tiene conexiones etiquetadas para el controlador del STS; una batería de plomo ácido sellado de 12 V, el módem y la energía del módem. Los conectores de dos cables para los cuatro dataloggers están claramente indicados en la caja. Hay otras dos conexiones reservadas para fuentes alternativas de energía; estas opciones se abordarán en la Sección 6.1.

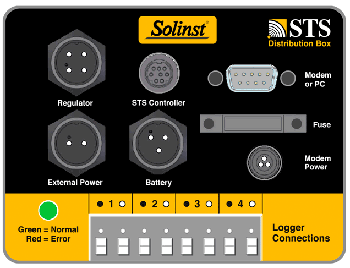

Figura 5-6 Caja de distribución



Hay un indicador LED en la parte inferior izquierda de la caja de distribución. En operación normal, el LED titilará verde cada minuto. El LED titilará rojo si se detecta una falla. A continuación se detallan los errores posibles que se pueden producir:

  1. El voltaje de la batería es demasiado bajo (es decir < 9V).
  2. Ha saltado el fusible de caja de distribución.
  3. El voltaje interno del regulador está fuera de tolerancia.
  4. Falla de la prueba de memoria del programa.
  5. Falla de la prueba de memoria programable regrabable eléctricamente.

Nota:

Para extraer as clavijas del conector del cable del lector de la caja de distribución, presione los tapones blancos sobre cada conexión en la caja de distribución mientras saca las clavijas del conector.

Se sugiere hacer lo siguiente si se visualiza un LED rojo.

  1. Para un sistema que usa únicamente una batería de 12 V, probablemente necesite recargar o reemplazar la batería.
  2. Extraiga el fusible de la caja de distribución y contrólelo. Reemplácelo si está roto. Solinst dispone de reemplazos de fusibles.
  3. Para un sistema que usa paneles solares, verifique el panel y las conexiones del regulador. Compruebe el voltaje de salida en el panel solar (debe ser de 13 V o más para recargar la batería). Si es mayor de 17 V, puede ser una indicación de que la batería está desconectada. Se debe desconectar la batería.
  4. Para un sistema que usa un cargador de AC (corriente alterna), compruebe el voltaje de salida en el cargador. Debe ser de aproximadamente 14,5 V.

Nota:

Si el indicador LED no está titilando verde o rojo, el fusible 5A (recomendado por Solinst) puede necesitar una comprobación. Esto podría significar que no está llegando energía desde la batería a la caja de distribución.

El LED titilará verde si se ha corregido el error. Si ninguna de las acciones anteriores corrige el error, verifique todas las conexiones en la estación remota del STS. Si el LED todavía está rojo, contacte a Solinst para obtener ayuda (se pueden haber producido los errores 3,4 ó 5).
