2.1 Lectores ópticos

Si va a programar dataloggers de la serie 5 en la oficina, el lector óptico más común para establecer la comunicación con una computadora es el Desktop Reader 5.

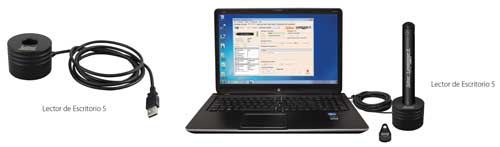

levelogger 5 conectado a computadora mediante un lector óptico desktop reader 5

Figura 2-1 Levelogger 5 conectado a computadora mediante un lector óptico Desktop Reader 5



Nota:

Siempre conecte el dispositivo USB antes de iniciar el software. Consulte la Sección 4.1.2 para obtener más información sobre la comunicación con los puertos USB.



Si instaló su Levelogger 5 en el campo utilizando un cable metálico o un cordón (y no un cable de lectura directa para el modelo L5), el cable más común para establecer la comunicación con una computadora es el Field Reader 5.

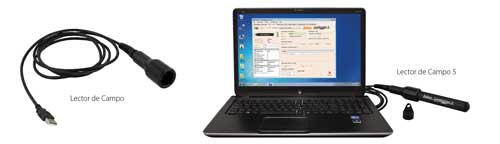

levelogger 5 conectado a computadora mediante un lector óptico field reader 5

Figura 2-2 Levelogger 5 conectado a computadora mediante un lector óptico Field Reader 5



También puede usar un adaptador para cable de lectura directa de los modelos L5-Edge para establecer la comunicación entre un lector óptico antiguo y un datalogger de la serie 5.

Nota:

El adaptador para cable de lectura directa de los modelos L5-Edge tiene una pila pequeña de larga duración (no puede reemplazarse por el usuario). Siempre guarde el adaptador a una temperatura que esté por encima del punto de congelación y con las tapas puestas para evitar que las pilas se agoten innecesariamente y proteger los sensores ópticos.

Nota:

El adaptador para cable de lectura directa de los modelos L5-Edge también permite conectar un Levelogger 5 a un cable de lectura directa más antiguo. Consulte la Sección 10.1.1.2.

levelogger 5 conectado a una computadora mediante un lector óptico más antiguo y un adaptador para cable de lectura directa de los modelos l5 y edge

Figura 2-3 Levelogger 5 conectado a una computadora mediante un lector óptico más antiguo y un adaptador para cable de lectura directa de los modelos L5 y Edge



Si va a programar un datalogger de la serie Edge o Gold, necesitará un adaptador para cable de lectura directa de los modelos Edge-L5 para poder conectar un lector Desktop Reader 5 o Field Reader 5, o también puede usar un lector óptico más antiguo.

Nota:

El adaptador para cable de lectura directa de los modelos Edge-L5 tiene una pila pequeña de larga duración (no puede reemplazarse por el usuario). Siempre guarde el adaptador a una temperatura que esté por encima del punto de congelación y con las tapas puestas para evitar que las pilas se agoten innecesariamente y proteger los sensores ópticos.

Nota:

El adaptador para cable de lectura directa de los modelos Edge-L5 también permite conectar un Levelogger Edge o Gold a un cable de lectura directa de los modelos L5. Consulte la Sección 10.1.1.2.

Nota:

Cuando conecte un adaptador para cable de lectura directa de los modelos Edge-L5, solamente debe girar el acople del adaptador y sujetar el datalogger en su sitio.

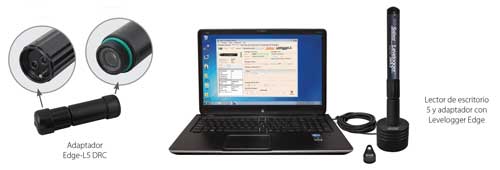

levelogger edge conectado a computadora mediante adaptador para cable de lectura directa de los modelos edge y l5 y el lector óptico desktop reader 5

Figura 2-4 Levelogger Edge conectado a computadora mediante adaptador para cable de lectura directa de los modelos Edge y L5 y el lector óptico Desktop Reader 5

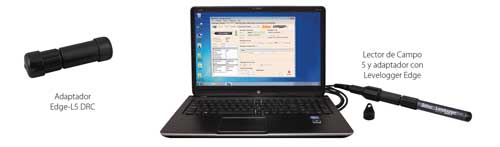

levelogger edge conectado a computadora mediante adaptador para cable de lectura directa de los modelos edge y l5 y el lector óptico field reader 5

Figura 2-5 Levelogger Edge conectado a computadora mediante adaptador para cable de lectura directa de los modelos Edge y L5 y el lector óptico Field Reader 5

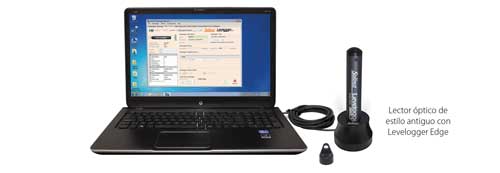

levelogger edge conectado a computadora mediante un lector óptico más antiguo

Figura 2-6 Levelogger Edge conectado a computadora mediante un lector óptico más antiguo
