5.5 Modo de muestreo del Datalogger

La sección Modo de muestreo del Datalogger le permite elegir el tipo de medición de muestreo. Las opciones son Lineal, Basado en eventos y Programa.

Nota:

Consulte la Tabla 5-1 para ver las opciones de programación específicas.

Lineal se refiere a un intervalo de tiempo predeterminado entre recolección de lecturas. La velocidad de muestreo puede ser cualquier número de 0,125 segundos a 99 horas para el Levelogger 5.

Nota:

Normalmente, la vida útil de las pilas del Levelogger 5 es de 10 años, basado en 1 lectura por minuto. Las lecturas más rápidas reducirán la vida útil de las pilas. Por ejemplo, si un Levelogger 5 se configura en Modo continuo a una velocidad de muestreo de 1 segundo, las pilas se agotarán en aproximadamente 4 meses.

Nota:

Si se usa un Levelogger 5 Junior o Levelogger 5 LTC a una velocidad de muestreo de 5 segundos, las pilas se agotarán en aproximadamente 2,4 meses.



configuración del muestreo lineal

Figura 5-8 Configuración del muestreo lineal



La recolección de muestra Basado en eventos es el medio más eficiente de recolección de datos. En el modo Evento, el Levelogger se activará en todas las Velocidades de muestreo para verificar si las lecturas han cambiado debido al 'Cambio' seleccionado en la última lectura registrada

En el Levelogger 5, 'LEVEL' o 'TEMPERATURE' es el parámetro seleccionado en el que se monitoriza un cambio. También puede seleccionar la conductividad (CONDUCTIVITY) para el Levelogger 5 LTC. El Levelogger registrará una nueva lectura solo si se produce el cambio especificado en el parámetro, en el momento específico, como lo define la "Velocidad de muestreo"

Nota:

En el modo de muestreo Basado en eventos, el consumo de las pilas es principalmente una función de la velocidad de muestreo. Por ello, con un intervalo de muestreo más corto, la energía de las pilas se agotará rápidamente tanto si las lecturas se almacenan como si no.

Nota:

En el modo de muestreo Basado en eventos, el Levelogger 5 tiene una memoria total de 60.000 conjuntos de lecturas, mientras que el Levelogger 5 LTC tiene una memoria total de 45.000 conjuntos de lecturas.

Nota:

En el modo de muestreo Basado en eventos, el Levelogger Edge tiene una memoria total de 24.000 conjuntos de lecturas, mientras que el LTC Levelogger Edge tiene una memoria total de 18.650 conjuntos de lectura. El Levelogger Gold tiene una memoria total de 25.000 conjuntos de lecturas.

También se guardará una lectura predeterminada en la memoria del datalogger cada 24 horas a partir del último registro si no se produce ningún "Cambio"

Nota:

Los Rainloggers solo registran en el modo basado en eventos. Registran la cantidad de inclinaciones de un balancín conectado.

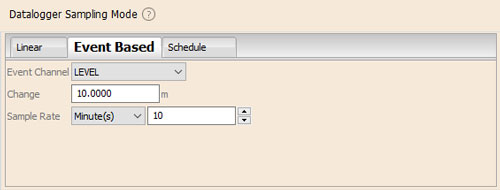

configuración del muestreo basada en eventos

Figura 5-9 Configuración del muestreo basada en eventos



Programa de muestreo le permite seleccionar un programa de muestreo de estilo algorítmico adaptado a las necesidades de cada aplicación.

El Programa de muestreo se ajusta usando los botones más y menos para sumar o restar elementos de línea en la ventana Programa. La cantidad máxima de elementos de línea en un programa es de 30, cada uno con su propio intervalo de muestreo de segundos, minutos u horas y duración de segundos, minutos, horas, días o semanas. También se puede seleccionar un intervalo de "Pause" (Pausa) que detiene el registro del Levelogger durante un periodo de tiempo especificado.

Todavía es posible obtener totales del número de lecturas y se mostrará el tiempo de ejecución a la fecha. Si la cantidad de lecturas seleccionada sobrepasa la capacidad de memoria de los Leveloggers, aparecerá un mensaje de error.

Si se marca Repeat (Repetir), el Levelogger continuará ejecutando el programa hasta que su memoria se llene o se detenga.

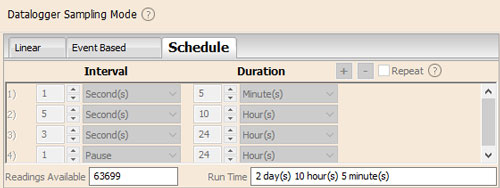

configuración del muestreo de programa

Figura 5-10 Configuración del muestreo de programa
