Sujeción del cabezal de pozo estándar (después de instalar el pozo)

Paso 23) Sujete el cabezal de pozo

Después de que se haya construido el pozo, corte la tubería del CMT a la altura final. Puede terminar la instalación del CMT por encima de la superficie del suelo. Si es así, puede dejar como está la tubería del CMT que sobresale e instalar el registrador del cabezal de pozo estándar o "alojar" el CMT dentro de un tubo vertical de PVC de 2" de diámetro (no provisto).

Si lo aloja en un tubo de PVC, primero deslice el tubo de PVC sobre la parte que sobresale del CMT y empuje por debajo de la altura final del CMT. Deslice la base del cabezal de pozo por encima de la tubería y sobre el tubo de PVC. La base del cabezal de pozo brinda un ajuste de fricción estrecho en el tubo de PVC.

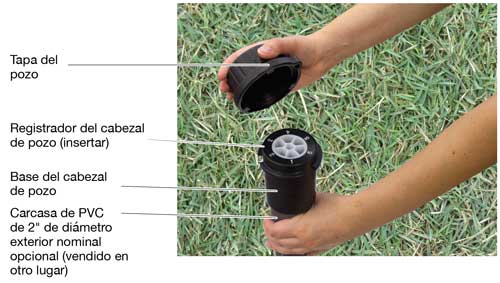

Deslice el registrador del cabezal de pozo al ras con el extremo de la tubería del CMT. Alinee el número uno grabado en el registrador con la marca del identificador del canal 1 en la parte exterior de la tubería. Asegure el cabezal de pozo a la tubería del CMT ajustando el tornillo hexagonal en el lateral del registrador del cabezal de pozo con una llave Allen de 1/8". Levante el tubo de PVC para que el registrador se asiente en la base del cabezal de pozo (Figura 23). Coloque el tubo de PVC en su lugar con una lechada o cemento.



Conjunto de monitoreo del control del flujo opcional

Bajos condiciones artesianas de flujo o para muestreo de vapor, se puede colocar en el CMT un conjunto de sello de caudal (Figura 24) para permitir al usuario recolectar una muestra, medir la presión hidráulica o neumática y evitar un flujo sin control en el pozo.

solinst cmt cmt sistemas multinivel sistemas multinivel muestreo de aguas subterráneas tubos multicanal continuos fijación de cabezas de pozo estándar montaje de monitoreo de control de flujo opcional montaje de control de fijación image

Figura 24



El conjunto de sello de caudal se ajusta con una llave de 11/32" (9 mm). Una vez ajustado, presione sobre el anillo negro tirando hacia arriba para quitar el tapón rojo. Luego, empuje la tubería de diámetro externo de 1/4" en el accesorio, lo que crea un sello hermético.

solinst cmt cmt sistemas multinivel sistemas multinivel muestreo de aguas subterráneas tubos multicanal continuos fijación de cabezas de pozo estándar montaje de monitoreo de control de flujo opcional montaje de control de fijación image

Figura 25
