Reempiazo de la Sonda Modelo 122 P8

solinst principios de funcionamiento del medidor de interfase principios de funcionamiento del medidor de interfase de solinst medidores de interfase aprobados por la csa medidores de interfase de solinst image

Herramientas y materiales requeridos

  1. 122/122M Sensor P8 (pt#111260)
    • Incluye dos O-rings de reemplazo #V013
  2. Pinzas (si las requiere)



Instrucciones

Nota:

Antes de intentar reemplazar el sensor, favor asegurarse que la Sonda de Interfase está conectada a tierra. Conecte el clip del cable de polo a tierra a una varilla o a alguna conexión a tierra adecuada.

  1. Asegúrese que el instrumento este apagado.
  2. Remueva el sensor viejo haciendo un giro contrario a las agujas del reloj, y lentamente hale y remueva del conector de cinta.

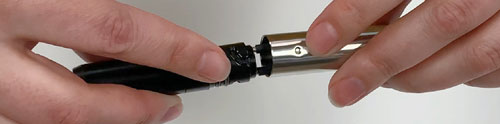

  3. Se requiere un poco de esfuerzo para sobrepasar los O-rings del conector de cinta. Asegúrese de no sobre-extender los alambres que están adentro del sensor.

    4. Nota:

    Los tapones de sellado en los modelos más antíguos solamente tienen un O-ring.

    tenga cuidado de no extender en exceso los conectores de cable dentro de la sonda al separar la sonda del medidor de interfaz solinst modelo 122 p8 del conjunto del tapón de sellado de la cinta

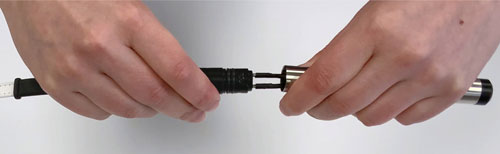

  4. Remueva los dos conectores de los pines conectores de cobre.
  5. Remueva el O-ring viejo. Utilice sus dedos para empujar y remover los O-rings del tapón de sellado.

    6. Nota:

    Para evitar daño al conector de cinta, no utilice herramientas corto-punzante para remover o instalar los O-rings.

    no use herramientas afiladas cuando retire el oring del tapón de sellado de cinta solinst, en su lugar use sus dedos

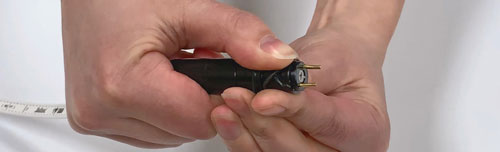

  6. Utilice sus dedos para instalar los O-rings nuevos. Los puede lubricar con un poco de agua si se requiere.
  7. Coloque la cinta y conector con los números de la cinta hacia arriba.
  8. Si se requiere, utilice pinzas para sacar con cuidado los alambres verde y blanco del cuerpo del sensor nuevo.

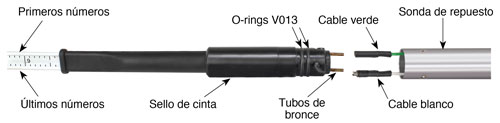

  9. Para conectar el sensor, conecte el cable verde al pin conector de cobre de arriba y el cable blanco al pin conector de cobre de abajo. Asegúrese que los alambres queden bien insertados en los tubos de cobre del conector.
  10. Sin desconectar los cables, gire el sensor despacio para que los cables se enrosquen y de esa forma acortarlos para que queden bien plegados dentro del cuerpo sensor.

    11. Nota:

    Para evitar cortes en los cables, asegúrese que estos queden bien plegados dentro del cuerpo del sensor cuando empuje el sensor sobre el conector de cinta.

    para evitar mellas, asegúrese de que los cables del medidor de interfaz solinst 122 estén metidos nuevamente en el cuerpo de la sonda al presionar la sonda en el tapón de sellado de la cinta



  11. Alinee las muescas del sensor con las ranuras del conector de cinta. Empuje el sensor sobrepasando los O-rings y luego gire el sensor en el sentido de las agujas del reloj hasta que el sensor quede bien ajustado sobre el conector de cinta.
  12. Coloque el sensor en un recipiente con aguade grifo y producto (por ejemplo aceite de lampara) y encienda el instrumento. Un tono y luz continuos indicará producto y un tono y luz intermitentes indicará agua. Si las conexiones están correctas, las alarmas auditiva y luminosa se encenderán. De lo contrario, revise todas las conexiones realizadas.



Video cómo reemplazar sensor
