Montaje

Muestreo con el Muestreador Discreto de Intervalos

Nota:

La bola de retención de PTFE se hunde en el agua. La bola de retención de polipropileno flota en el agua

  1. Asegúrese de que hay una junta tórica V-116 instalada en el cuerpo del decantador.
  2. Empuje la junta tórica V-010 dentro del cuerpo del decantador
  3. Coloque la junta tórica V-203 dentro del cuerpo del decantador.
  4. Coloque la bola de retención de PTFE en el cuerpo del decantador.
  5. Inserte y empuje el retén de la bola de retención en el cuerpo del decantador hasta que quede enrasado con el borde exterior.
  6. Enrosque el cuerpo del decantador en el plato inferior hasta que quede apretado con los dedos.
  7. Asegúrese de que hay una junta tórica V-124 instalada en la platina inferior y enrosque la platina inferior en el cuerpo del muestreador hasta que quede apretada con los dedos.
  8. Asegúrese de que hay una junta tórica V-116 instalada en el cuerpo superior de la bola de retención.
  9. Coloque la junta tórica V-203 dentro del cuerpo superior de la bola de retención.
  10. Coloque la bola de retención de polipropileno en el cuerpo superior de la bola de retención.
  11. Inserte y empuje el retén de la bola de retención en el cuerpo superior de la bola de retención hasta que quede enrasado con el borde exterior.
  12. Enrosque el cuerpo superior de la bola de retención en el plato superior hasta que quede apretado con los dedos.

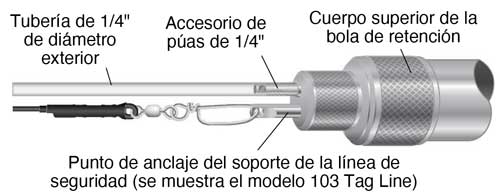

  13. Conexión de tubos

    conexión de tubo de muestreo de intervalo discreto solinst

  14. Asegúrese de que hay una junta tórica V-124 instalada en la placa superior y enrósquela en el cuerpo del muestreador hasta que quede apretada con los dedos.
  15. Si es necesario, se puede utilizar una llave Allen pequeña (2 mm) para apretar y/o aflojar el accesorio de lengüeta y el soporte de la línea de seguridad en el cuerpo superior de la bola de retención.
  16. Introduzca el tubo en el racor. Compruebe la conexión tirando firmemente del tubo. No debe salirse del racor.

Nota:

Utiliza un punzón para abrir la punta del tubo o caliéntalo para empujarlo completamente sobre todas las púas.

solinst muestreo a intervalos discretos muestreadores a intervalos discretos muestreadores de agua subterránea recolección de muestras de distintos niveles o puntos de entrada muestreo de lnapl muestreo de dnapl image

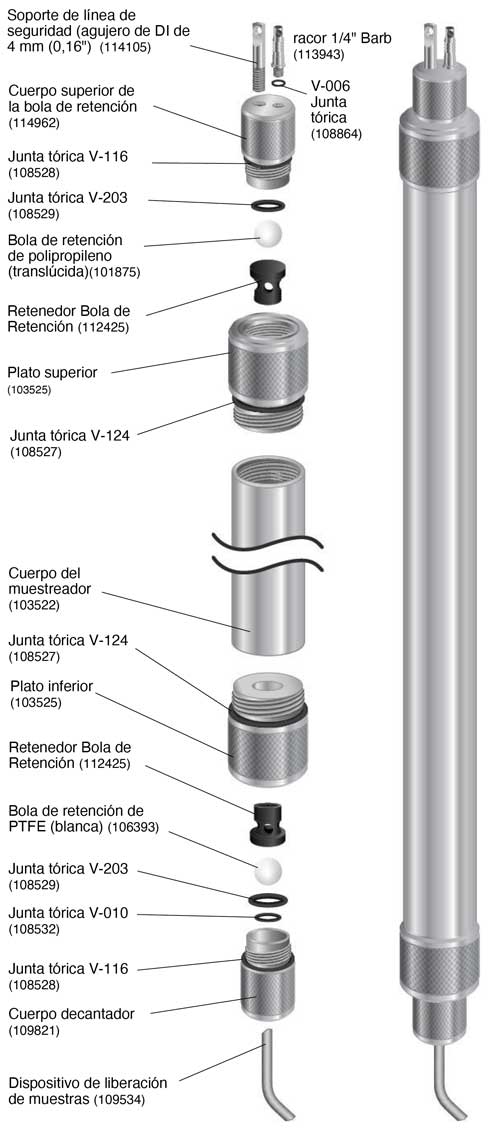

Muestreador de intervalos discretos modelo 425 de 1,66" x 2 pies (114968)
