5.0 Configuración del Hardware de la Estación Remota

Figura 5-2 Cable de energía
de módem (N.º 108845)

Los sistemas STS Gold Telemetry vienen con configuraciones normalizadas de equipo. El controlador del STS Gold, la caja de distribución, módem con antena (antena opcional de alta ganancia también disponible), todos los cables requeridos, conducto blindado y 3 acoples NPT impermeables son estándar. Los sistemas STS Gold también requieren una batería de plomo ácido sellado de 12 V suministrada por el usuario para suministrar energía al sistema (consulte la Sección 5.4 para obtener información sobre las especificaciones de la batería). Los Leveloggers, cables de lectura directa y cables del lector se que han de utilizar con el sistema se compran aparte. Las siguientes figuras muestran las configuraciones estándar y los cables para estaciones remotas que emplean el módem GSM (CDMA). Las figuras 5-2 y 5-3 muestran los cables de energía del módem y la configuración.

Nota:

Necesitará un destornillador pequeño de cabeza ranurada para conectar los cables al módem GSM.

Nota:

Después de haber realizado todas las conexiones en la estación remota, configurado el módem y establecido un sitio de STS que utilice el software de STS, tendrá que inicializar el sistema STS para comenzar la comunicación. (Consulte la Sección 5.6).

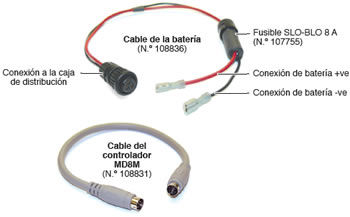

Figura 5-1 Cables estándar de la estación remota

Nota:

Se recomienda verificar todo el equipo cuando lo reciba para asegurarse de que estén todos los cables y componentes.

También se recomienda que configure la estación remota en la oficina e inicialice como prueba antes de instalar en el campo.

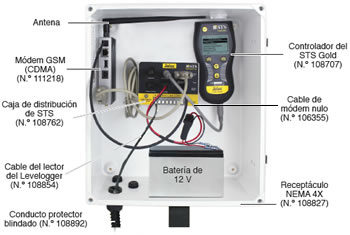

Figura 5-3 Estación remota del STS Gold que usa GSM (sistema norteamericano N.º 108846)
(Solinst no provee la batería de 12 V)

Nota:

Las configuraciones del módem también vienen con un cable de módem nulo (N.º 106355) que conecta el módem a la caja de distribución y también el módem a la computadora personal cuando se activa el módem.
