Instrucciones de funcionamiento del medidor de nivel de agua y abatimiento

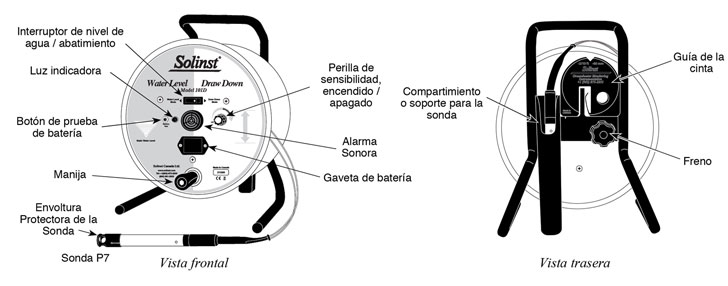

medidor de reducción de nivel de agua solinst vista frontal y vista posterior ilustración con componentes etiquetados



Modo de nivel de agua: la luz y la alarma sonora se activan cuando la sonda está sumergida.
Modo de abatimiento: la luz y la alarma sonora se activan cuando la sonda está en el aire.



Verificación de equipo

  1. Asegúrese de que el medidor esté en el modo de nivel de agua. Gire la perilla de sensibilidad completamente hacia la derecha (sentido del reloj).
  2. Nota:

    1. La rotación en el sentido de las agujas del reloj de la perilla de sensibilidad enciende el medidor y aumenta la sensibilidad.
    2. Coloque siempre el interruptor en la posición de sensibilidad más alta, luego disminúyalo si es necesario.
  3. Presione el botón de prueba de la batería para probar la batería y el circuito principal (esto no prueba la cinta o la sonda). La luz y la alarma sonora se activarán.
  4. Sumergir la sonda en agua del grifo. Esto completa el circuito y activa la alarma sonora y la luz.
  5. Cambia al modo Abatimiento. La alarma sonora y la luz se apagarán cuando la sonda esté sumergida.
  6. Retire la sonda del agua para activar la alarma sonora y la luz. Presione el botón de prueba de la batería y la luz y la alarma sonora se apagarán.



La guía de la cinta

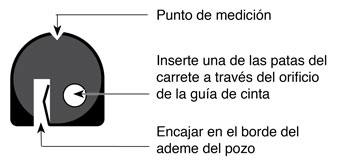

medidor de nivel de agua solinst cinta guía guía de referencia

  1. Coloque el extremo pequeño de la guía de cinta en el borde del ademe del pozo de 2" (50 mm) de diámetro o más.
  2. Solo para carretes pequeños, inserte una de las patas en el orificio de la guía de cinta y apoye el carrete en el ademe del pozo.
  3. Para almacenar la guía de cinta, simplemente fíjela en el soporte ubicado en la parte posterior del carrete.



Cuidados de rutina

  1. Después del uso, la cinta debe rebobinarse con cuidado en el carrete, la sonda debe secarse y colocarse en el compartimiento o soporte de la sonda.
  2. La sonda, la cinta y el carrete se pueden limpiar con detergente sin fosfatos (no abrasivo) y agua tibia. No sumerja el carrete.
  3. El uso de una bolsa de transporte aumenta la vida útil del medidor.
  4. El uso de la guía de cinta aumenta la vida útil de la cinta.



Cuidado y limpieza de la sonda

  1. La sonda P7 debe limpiarse después de cada uso.
  2. Retire la suciedad o el agua alrededor de la clavija central en el sensor o punta.
  3. Si la clavija central en el sensor está corroído o recubierto, use un paño para pulirlo.
  4. Después de limpiar, vuelva a colocar la sonda en su soporte.



Cambio de batería

  1. La batería se encuentra en un compartimiento para baterías ubicado en la placa frontal del medidor de nivel de agua.
  2. Para reemplazar la batería, simplemente presione la gaveta, levante y tire.
  3. El compartimiento de la batería se deslizará hacia afuera para sacarlo.
  4. Tenga en cuenta que la polaridad (el terminal positivo (+) debe estar hacia la muesca pequeña en el extremo la gaveta) y coloque una batería nueva en el cajón y deslícela de nuevo en la placa frontal.



Piezas de repuesto

Se pueden proporcionar las siguientes partes en caso de que se pierdan o dañen.

  1. Sondas o puntas
  2. Cinta con tapón de sellado de cinta, tapón de sellado de cinta en tramos más cortos de cinta (10 pies o 3 m) y kit de empalme
  3. Luces, interruptores, etc.
  4. Carretes



Mediciones cero Nivel de Agua y Abatimiento

Medición del nivel de agua

  1. Asegúrese de que el medidor esté en el modo de nivel de agua.
  2. Baje la sonda. La luz y la alarma sonora se activan cuando la punta negra Delrin se sumerge y se alcanza el punto cero. Para garantizar la precisión, baje y levante la sonda unas cuantas veces y luego registre la medición de profundidad de la cinta en la parte superior del ademe del pozo.

Medida de abatimiento

  1. Con el medidor en el modo Nivel de agua, baje la sonda a la profundidad deseada.
  2. Una vez que haya sumergido la sonda a la profundidad deseada, cambie al modo Abatimiento. La luz y la alarma sonora se apagarán.
  3. Mientras realiza la aplicación de bombeo / muestreo, la luz y la alarma sonora se activarán si la sonda sale del agua cuanda haya ocurrido el abatimiento del nivel de agua.

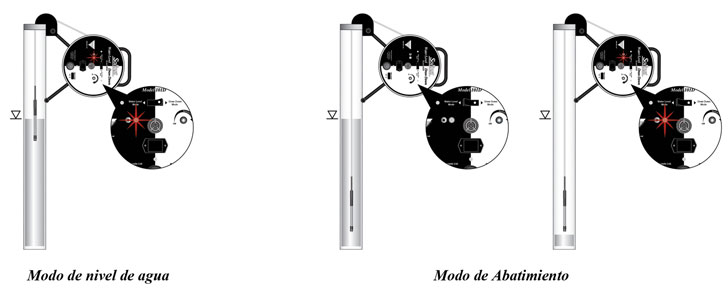

el diagrama del medidor de reducción de nivel de agua solinst muestra cómo funciona el modo de nivel de agua y el modo de reducción



Resolución de problemas

SÍNTOMA CAUSA REMEDIO
En modo de nivel de agua: No hay sonido cuando la sonda se sumerge en agua. Batería muerta. Reemplazar con 9V alcalina.
La conductividad del agua es muy baja. Aumente la configuración del interruptor de sensibilidad (gire en el sentido de las agujas del reloj) o llame a Solinst para obtener ayuda.
Cables desconectados en placa de circuito. Verifique todas las conexiones dentro del plato del carrete para ver si hay cables sueltos / desconectados: suelde o vuelva a conectar.
Alambre roto en la cinta. Localice la rotura en la cinta - empalme y selle, o reemplace. (Contacte a Solinst)
Cable desconectado dentro de sonda. Póngase en contacto con Solinst para obtener las piezas / instrucciones de reparación.
En el modo Nivel de agua: el instrumento suena continuamente después de sumergirse en agua. Agua en sonda. La sonda puede estar sucia, lo que podría interferir con la conexión del circuito. Retire la sonda. Si el sonido se detiene, revise / reemplace el anillo de Viton (o-ring). Si el sonido continúa, verifique la conexión de los componentes electrónicos y el cableado en el carrete. Si el sonido continúa, comuníquese con Solinst para una evaluación o reemplace la sonda con una nueva sonda.
