8.1.1 Cómo instalar el LevelVent en un pozo de 2” (50 mm)

Todos los cabezales de pozo del LevelVent vienen con un soporte colgante de sujeción y un conjunto de tapa pozos de 2" (50 mm) que consiste en un inserto, una base para el tapa pozos y un tapa pozos.

El inserto del conjunto de tapa pozos de 2" (50 mm) tiene dos aberturas que pueden usarse para instalar y sujetar un cabezal de pozo del LevelVent. La segunda abertura puede usarse para tomar medidas manuales del nivel de agua mientras el logger LevelVent 5 se encuentra realizando registros dentro del pozo. Se proporcionan dos tapones rojos con el conjunto para tapar las aberturas cuando no se usen.

Nota:

Hay un tercer orificio con un diámetro interno de 1,77 mm (0,7") que permite instalar un equipo de monitorización adicional dentro del pozo como, por ejemplo, un medidor de nivel de agua para realizar mediciones en el campo.

Nota:

Para acomodar pozos de 4", hay un adaptador para bases de tapa pozos de 2" (5 mm) que puede adquirirse por separado.

conjunto de tapa pozos de 2" (50 mm) y soporte colgante de sujeción

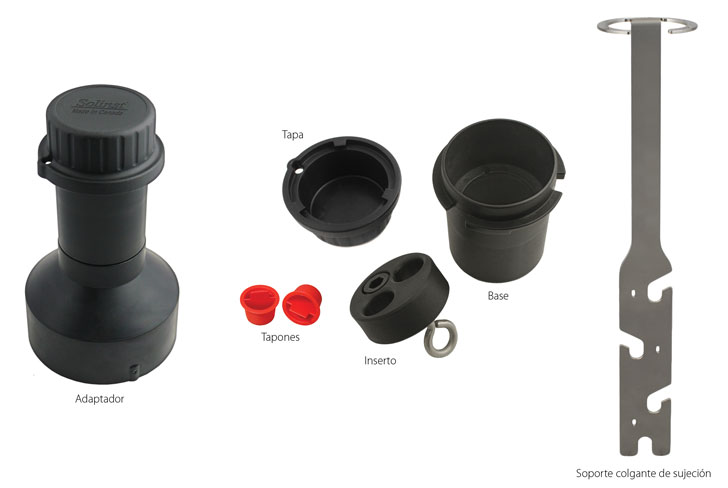

Figura 8-1 Conjunto de tapa pozos de 2" (50 mm), adaptador y soporte colgante de sujeción



Los siguientes pasos muestran cómo instalar el LevelVent con el soporte colgante de sujeción y el conjunto de tapa pozos de 2" (50 mm):

conecte el cable venteado al cabezal de pozo y al logger levelvent

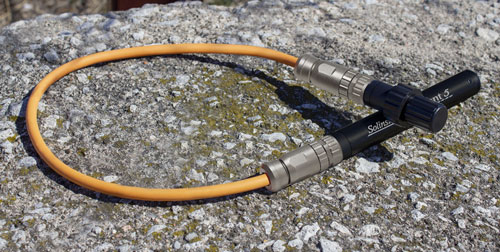

Conecte el cable venteado al cabezal de pozo y al logger LevelVent 5. Consulte la sección 1.5.1 para ver más detalles.

Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie en la conexión del cabezal de pozo en la superficie.



deslice la base del tapa pozos en el encamisado del pozo

Deslice la base del tapa pozos en el encamisado del pozo. No lo fije en este punto.

coloque el soporte colgante de sujeción en la base del tapa pozos hasta que se asiente en el soporte de la base

Coloque el soporte colgante de sujeción en la base del tapa pozos hasta que se asiente en el soporte de la base. Coloque el inserto en la base del tapa pozos.

Nota:

Hay tres orificios en la parte superior del soporte colgante de sujeción que pueden utilizarse para fijar el soporte a la base del tapa pozos utilizando unos tornillos.



baje el logger levelvent y el cable venteado a través de la abertura y hacia dentro del pozo hasta que el cabezal de pozo se asiente en el inserto

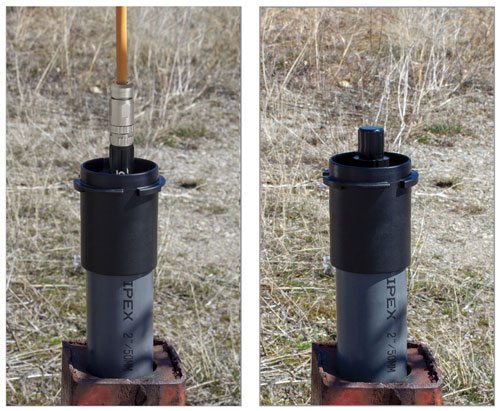

Retire uno de los tapones rojos del inserto. Baje el logger LevelVent 5 y el cable venteado a través de la abertura y hacia dentro del pozo hasta que el cabezal de pozo se asiente en el inserto. Retire el otro tapón rojo del inserto y realice una medición manual de la profundidad del nivel de agua para registrarla.

levante la base del tapa pozos con el soporte colgante de sujeción y el inserto del encamisado del pozo

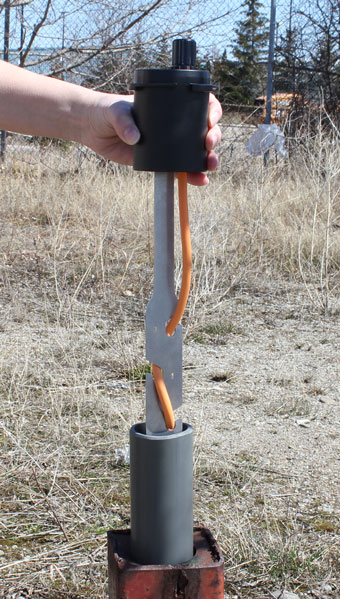

Levante la base del tapa pozos con el soporte colgante de sujeción y el inserto del encamisado del pozo. Enrosque el cable venteado alrededor del soporte colgante de sujeción y deslícelo dentro de las ranuras para fijar el cable al soporte.

Nota:

Los orificios del soporte pueden alojar abrazaderas de alambre o plásticas para fijar el cable al soporte según se desee.



baje el conjunto de tapa pozos de vuelta al encamisado del pozo

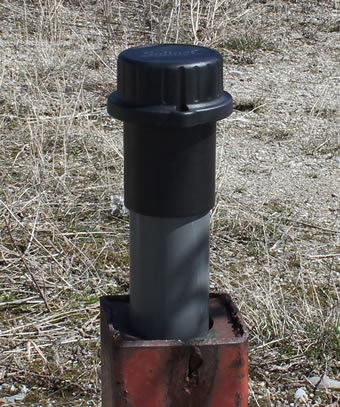

Baje el conjunto de tapa pozos de vuelta al encamisado del pozo. Fije la base del tapa pozos al encamisado del pozo si lo desea. Instale el tapa pozos. Tenga en cuenta que, puede que necesite retirar la tapa antipolvo del cabezal de pozo del LevelVent antes de instalar el tapa pozos.

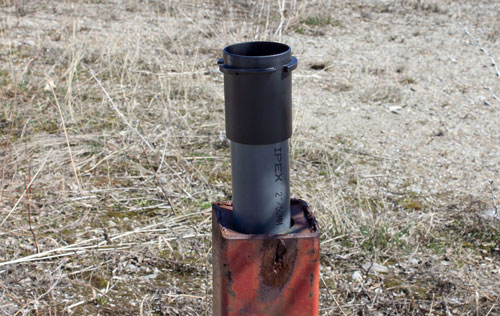

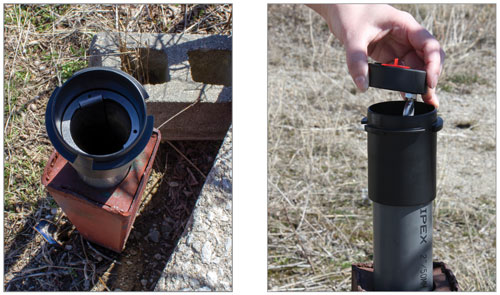

Figura 8-2 Instalación con el conjunto de tapa pozos de 2" (50 mm) y el soporte colgante de sujeción
