Instalación e inflado

Empaquetador doble: instalación e inflado

Los mini empacadores neumáticos modelo 800M se inflan con aire a través de una manguera de 1/8 "(3.2 mm) que se extiende desde el obturador hasta la superficie. Se puede usar una bomba manual con un manómetro para inflar el obturador. Lea estas instrucciones en su totalidad antes de continuar.

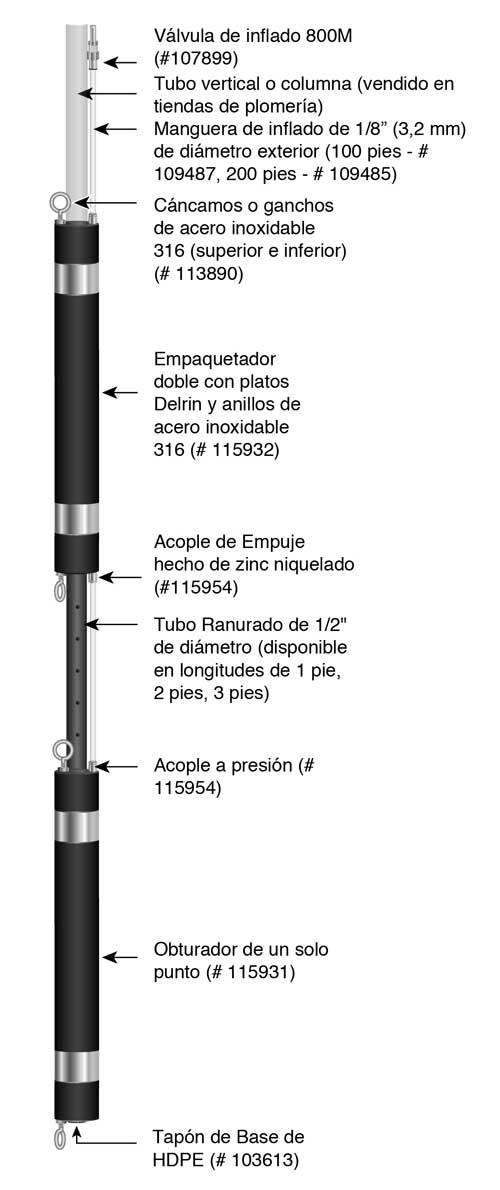

Empaquetador doble: Montaje y conexión de manguera

1. Para ensamblar el sistema Straddle Packer, conecte los empacadores inferior y superior con una longitud adecuada de tubería perforada NPT de 1/2" (por donde ingresa el agua).
2. Coloque una manguera de inflado de 3,2 mm (1/8 ") entre la parte superior del empaquetador inferior y la parte inferior del empaquetador superior. Simplemente presione los acoples de presión (para soltar el tubo, empuje hacia abajo en ambos lados del conector y sacar la manguera).

Nota:

El empaquetador inferior del sistema Straddle Packer solo tiene un acople de línea de inflado.

3. Corte suficiente manguera de 3,2 mm (1/8 ") de longitud adecuada para que se extienda desde el empaquetador superior hasta la superficie, con suficiente holgura para permitir el inflado fácil.
4. Empuje el extremo superior de la manguera de inflado en el accople de empuje de la válvula de inflado (para soltar el tubo, empuje hacia abajo en ambos lados del accople y extraiga la manguera).
5. Empuje el extremo superior de la manguera de inflado en el accople de empuje de la válvula de inflado (para soltar el tubo, empuje hacia abajo en ambos lados del accople y extraiga la manguera).
6. El sistema ahora está completo y debe instalarse conectando el tubo de columna de longitud adecuada y bajando el sistema al pozo.

Nota:

Si se conecta a una bomba de 12 V modelo 415 de Solinst, una bomba de vejiga modelo 407 o una bomba de válvula doble modelo 408 a la parte superior de la configuración del empacador, no necesitará una tubería o columna, pero se puede conectar un cable de seguridad o un Tag Line Solinst a la bomba o gancho del Packer.
