Instrucciones de mini empaques neumáticos

Nota:

Los empaques 800M están diseñados para aplicaciones a corto plazo dentro de pozos de diámetro nominal de 2 ". Sin embargo, si es necesario un uso continuo más prolongado, es probable que se requiera un monitoreo diario de la presión de inflado y del sello del empaque.



Empaquetador de un solo punto: instalación e inflado

Los mini empaques neumáticos modelo 800M se inflan con aire a través de un tubo de 1/8 "(3.2 mm) de diámetro exterior que se extiende desde el empacador hasta la superficie. Se puede usar una bomba manual con un manómetro para inflar el empaque. Lea estas instrucciones en su totalidad antes proceder.

  1. Corte una manguera de inflado de diámetro exterior de 3,2 mm (1/8 ") de longitud adecuada para extenderse desde el obturador hasta la superficie. Este tubo debe extenderse hasta la superficie con suficiente holgura para permitir el inflado fácil.

    2. válvula de inflado 800m

    Válvula de inflado 800M



  2. Empuje el extremo superior de la manguera de inflado en el accople de empuje de la válvula de inflado (para soltar el tubo, empuje hacia abajo en ambos lados del accople y extraiga la manguera).
  3. Empuje el extremo superior de la manguera de inflado en el accople de empuje de la válvula de inflado (para soltar el tubo, empuje hacia abajo en ambos lados del accople y extraiga la manguera).
  4. El sistema ahora está completo y se puede bajar a su posición usando un cable de soporte conectado al gancho. Se puede utilizar el Tag Line Solinst Modelo 103, que proporciona una profundidad de despliegue medida exacta.

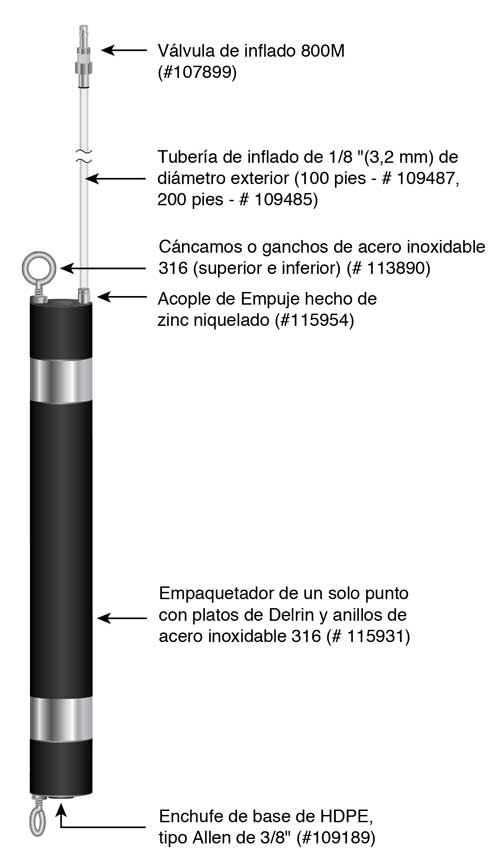

    5. configuración estándar de empaque de un solo punto con línea de inflado

    Configuración estándar de empaque de un solo punto con línea de inflado
    (la manguera y la válvula de inflado no se incluyen con el empacador)





Especificaciones del empacador 800M (Empacadoras de un solo punto y doble punto)

Tamaño del pozo y presiones de inflado
Tamaño de la perforación 1,9 - 2,1" (48 - 53 mm)
Presión de inflado 20 - 30 psi, 140 - 205 kPa

Notas:

  1. Presiones de inflado debe agregarse a la presión hidrostática en la ubicación del obturador.
  2. Profundidad máxima desde la superficie = 275 pies (84 m)
  3. Sumergencia máxima = 46 m (150 pies)
  4. Presión máxima = 30 psi o 205 kPa sobre presión hidrostática. (1 pie de agua = 0,43 psi, 1 m de agua = 9,8 kPa) ejemplo; Presión requerida para: Empacador colocado a 100 pies (30 m) debajo del agua
    • Empacador en pozo de 2": 20 psi mínimo + (100 pies x 0.43 psi / pie) = 20 + 43 = 63 psi. (Empacador de 46 mm: 140 kPa mínimo + (30 x 9.8 kPa / m) = 140 + 294 = 434 kPa)



Especificaciones de los empaques 800M
Diámetro externo del empaquetador 1,8 "(46 mm)
Diámetro interno del acceso 1/2 "(12,7 mm)
Longitud de la glándula 7" (178 mm)
Longitud general 12" (305 mm)
Peso: 0,5 kg (1,2 libras)
Tamaño de la perforación 1.9 - 2,1" (48 - 53 mm)
Acoples de tubería 1/2 "NPT hembra
Línea de inflado de LDPE de 1/8" de diámetro exterior 100 pies (#109487), 200 pies (#109485)
