11.0 Utilidad de actualización de firmware

Nota:

Para verificar las actualizaciones de firmware usando el software del Levelogger, recupere las configuraciones desde el AquaVent conectado (consulte la sección 4). Aparecerá "Actualización de firmware disponible" en la parte superior derecha de la barra de menú si hay una actualización disponible. Haciendo clic en el mensaje se abrirá una página web donde puede descargar la actualización del firmware. También puede utilizar el menú de Ayuda del software.

Con el logger AquaVent conectado al cabezal de pozo a través del cable venteado, use el cable conector USB para conectar el cabezal de pozo SP o SPX a la computadora.

El cabezal de pozo SPX también necesita una fuente de alimentación conectada al cable conector SDI-12/MODBUS para realizar la actualización de firmware. Consulte las guías del usuario que se proporcionan por separado para ver las instrucciones de conexión de la alimentación.

La Firmware Upgrade Utility (Utilidad de actualización de firmware) se usa para descargar los nuevos archivos de firmware hacia un logger AquaVent y/o cabezal de pozo SP/SPX. La utilidad de actualización de firmware puede iniciarse desde el menú Utilidades en la parte superior del software del Levelogger. El archivo comprimido del firmware puede obtenerse de: www.solinst.com/downloads/

Nota:

Es importante que la comunicación entre la computadora y el AquaVent no se interrumpa durante la carga de firmware. Por ello, asegúrese de cerrar todos los programas que estén en ejecución, incluyendo los protectores de pantalla, y no desconecte el AquaVent antes de que termine la carga.

Asegúrese de descomprimir el archivo de firmware después de descargarlo para poder acceder al archivo *.ssf. Hay disponible dos archivos de firmware que se proporcionan por separado; uno para el logger AquaVent y otro para los cabezales de pozo SP/SPX. Actualice cada componente de hardware por separado; actualice el cabezal de pozo antes de actualizar el logger AquaVent.

Para cargar un firmware nuevo a un AquaVent, siga estos pasos:

  1. Abra la Firmware Upgrade Utility de Solinst desde el menú Utilidades en la ventana principal del software del Levelogger. Escoja el puerto de comunicación al que está conectado el AquaVent y asegúrese de que la velocidad de baudios esté establecida en 9600.
  2. Haga clic en el botón "Abrir" , que debería abrir un diálogo de archivo pidiendo que cargue el archivo de firmware (*.ssf). Navegue hacia el directorio donde se guardó el archivo de firmware en su computadora, y luego haga clic en el archivo y haga clic en "Abrir".
  3. Verifique la casilla "Firmware File Information" (Información del archivo de firmware) para asegurarse de que el archivo abierto sea el correcto.
  4. Haga clic en el botón "Upload Firmware" (Cargar firmware) , para iniciar el proceso de carga de firmware.
  5. Nota:

    Cuando se esté actualizando el firmware, el cabezal de pozo SPX ignorará o proporcionará una respuesta fuera de tiempo a cualquier solicitud realizada desde la red MODBUS o SDI-12.

  6. Si se produce un error de comunicación y se indica en la ventana de información del AquaVent (Figura 11-1) antes del mensaje "Verified Program Checksum" (Redundancia del programa verificada), o después del mensaje "Program Information Section" (Sección de información del programa), reinicie el proceso de actualización.
  7. No obstante, si se produce un error de comunicación entre los mensajes "Verified Program Checksum" y "Program Information Section", contacte a Solinst. Necesitará dar el número de serie del AquaVent y explicar la ubicación exacta del mensaje de error.
  8. Nota:

    Si un proceso de actualización en el cabezal de pozo SPX falla o se interrumpe, la recuperación podría requerir un ciclo de alimentación que usualmente se realiza desconectando el cable conector USB y el cable conector SDI-12/ MODBUS y volviendo a conectar luego de 30 segundos.

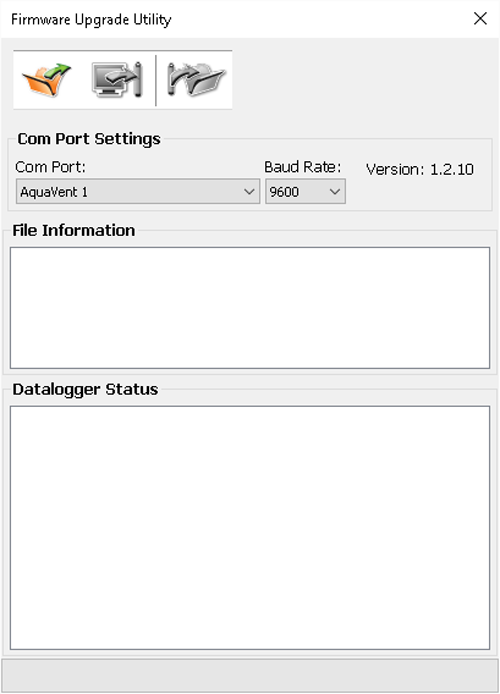

figura 11-1 ventana de utilidad de actualización de firmware

Figura 11-1 Ventana de utilidad de actualización de firmware
