Los extremos del cable venteado terminan con conexiones giratorias tipo hembra para conectarlos al logger LevelVent 5 o AquaVent 5 y a los cabezales de pozo. Por lo tanto, los cables venteados son intercambiables (es decir, no importa qué extremo se instala en el cabezal de pozo o en el logger).
Nota:
Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie en la conexión del cabezal de pozo en la superficie.
1.5.1.1 Conexión al cabezal de pozo del LevelVent

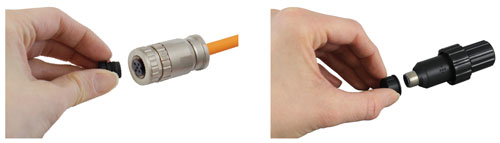

Retire las tapas de almacenamiento de los conectores del cabezal de pozo y del cable venteado.
Nota:
Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.

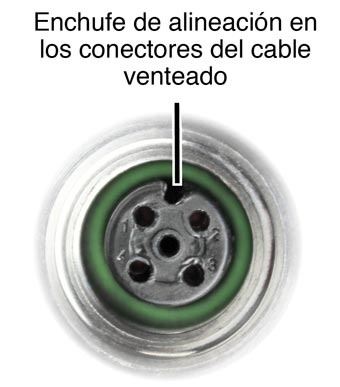

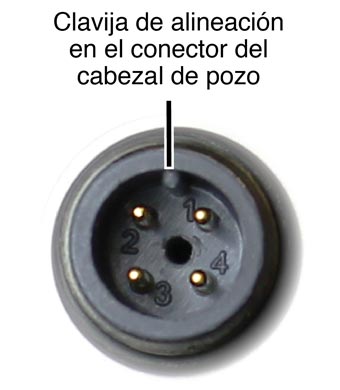

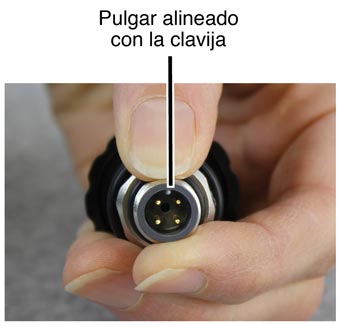

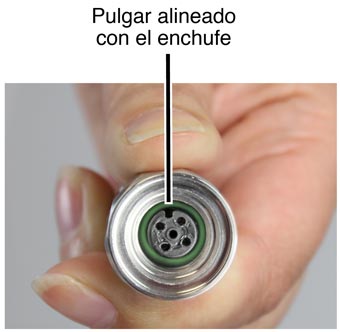

Alinee la clavija de alineación con el enchufe.

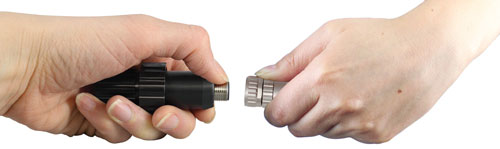

Presione suavemente el cabezal de pozo contra el cable venteado y gírelos ligeramente hasta que escuche o sienta un pequeño sonido de clic que indicará que la conexión se alineó correctamente.

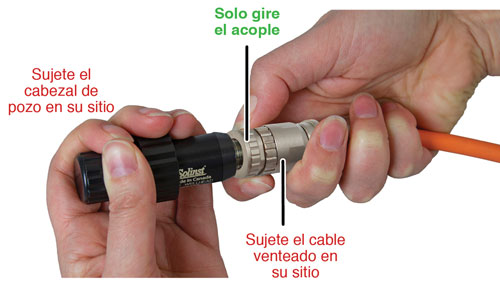

Apriete solo el acople mientras sujeta el cable venteado y el cabezal de pozo. Apriete el acople hasta que se asiente. No gire el cable venteado ni el cabezal de pozo.
Figura 1-11 Cómo conectar un cable venteado al cabezal de pozo del LevelVent
Nota:
No gire el cable venteado cuando lo conecte al cabezal de pozo o al logger LevelVent. Gire solamente el acople.
