3.2.2 Conexión de la RS-485

Nota:

Solinst solo proporciona los cables conectores que se conectan al cabezal de pozo SPX. El cliente debe suministrar todo el cableado para conectar el equipo MODBUS, y debe asegurarse de realizar una conexión clavija a clavija correcta con los cables conectores de acuerdo a los diagramas de clavijas proporcionados.

solinst aquavent aquavent modbus aquavent modbus user guide modbus pressure transducers aquavent modbus rs485 connection solinst aquavent modbus rs485 connection aquavent rs485 solinst aquavent rs485 aquavent rs485 connector cable solinst aquavent rs485 connector cable image

Figura 3-6 Cable conector de la RS-485



El cable conector de dos alambres MODBUS para la RS-485 está equipado con un conector DE-9 macho. El otro extremo del cable conector se conecta a la conexión de 12 clavijas del cabezal de pozo SPX.

solinst aquavent aquavent modbus aquavent modbus user guide modbus pressure transducers aquavent modbus rs485 connection solinst aquavent modbus rs485 connection aquavent rs485 solinst aquavent rs485 aquavent rs485 connector cable solinst aquavent rs485 connector cable image



Armazón: Drenaje con cable blindado
1: Circuito de polo a tierra
2: (+) Alimentación hacia el cabezal de pozo
3: N.C.
4: N.C.
5: RS-485 B/B'/Z/+, MODBUS D1
6: N.C.
7: N.C.
8: N.C.
9: RS-485 A/A'/Y/-, MODBUS D0

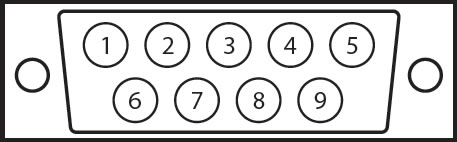

Figura 3-7 Conector DE-9 macho de la RS-485 (vista frontal)

Nota:

El AquaVent usa un Modbus de dos alambres. Para los equipos de 4 alambres, conecte los cables del cliente como se muestra en la etiqueta.



solinst aquavent aquavent modbus aquavent modbus guía del usuario modbus transductores de presión aquavent modbus rs485 conexión solinst aquavent modbus rs485 conexión aquavent rs485 solinst aquavent rs485 aquavent rs485 conector cable solinst aquavent rs485 conector cable imagen

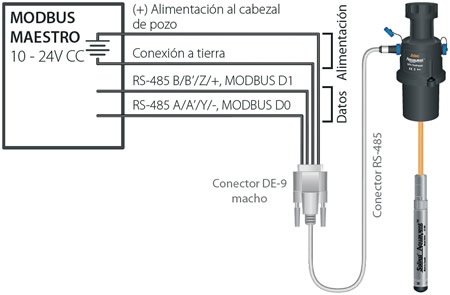

Figura 3-8 Vista general del cableado de la RS-485
