3.2 Instalación del SDI-12 del AquaVent

Nota:

Consulte la Guía del Usuario de los datalogger venteados para obtener instrucciones detalladas de instalación de AquaVent.

  1. Asegúrese de que el logger AquaVent esté conectado de forma correcta al cabezal de pozo SPX usando un cable venteado.
  2. Apague la alimentación del SDI-12 maestro y/o de la red SDI-12.
  3. Desde el cable conector del SDI-12, tome el cable negro de tierra y conéctelo a la terminal de tierra del maestro; tome el cable de señal blanco y conéctelo al cable de señal de datos del SDI-12 maestro; tome el cable rojo y conéctelo a la fuente de alimentación de 12 V CC del maestro o de la red SDI-12.
  4. Asegúrese de que el cable conector del SDI-12 esté conectado al cabezal de pozo SPX. (Asegúrese de haber desconectado el cable conector USB después de programar el AquaVent con el software del Levelogger).
  5. Encienda la alimentación del SDI-12 maestro y/o de la red SDI-12 de tal manera que se energice el cable conector del SDI-12. El LED del cabezal de pozo SPX debería emitir las siguientes señales en orden:
    • Giro tricolor (3 repeticiones) para indicar un evento de encendido.
    • Las 10 repeticiones rápidas alternadas entre amarillo/verde indican que se ha establecido la comunicación con el AquaVent y que se ha configurado la dirección del dispositivo SDI-12 para indicar que el AquaVent y la interfaz SDI-12 están en línea.
    • Por otra parte, las 10 repeticiones rápidas entre amarillo/rojo indicarán que NO se ha establecido la comunicación, por lo tanto, la interfaz SDI-12 se conectó a la red con la dirección de dispositivo predeterminada de ASCII '0'. (Compruebe las conexiones del logger AquaVent).
  6. El cabezal de pozo SPX y el logger AquaVent se ingresarán física y apropiadamente en el SDI-12 maestro y la red SDI-12.

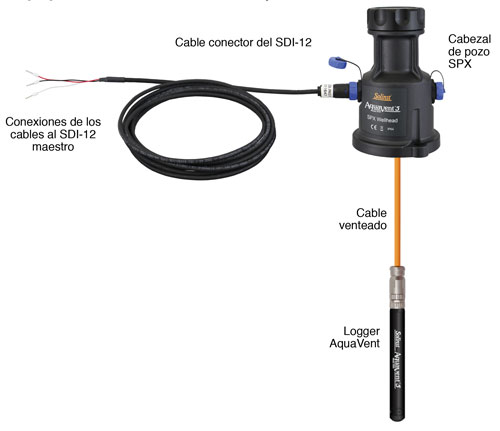

Figura 3-3 Instalación del SDI-12 de AquaVent
