Remplacement de tous les composants électroniques d'une sonde de niveau d'eau

Outils et matériaux nécessaires

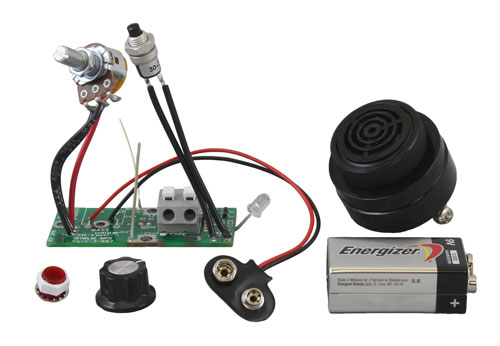

  1. Le kit complet de composants électroniques pour sonde Mk2 102M (n° 107485) comprend :
    • Kit de réparation pour composants électroniques de plaque frontale 102M (avec câblage, bouton et sélecteur de sensibilité, bouton de test et connecteur de batterie)
    • Sonalert
    • Pile alcaline 9 V
  2. Utilisez un tournevis cruciforme ou Robertson n° 2
  3. Utilisez un petit tournevis plat de 3 mm (1/10 po)
  4. Clé plate de 10 mm (3/8 po)
  5. Pince coupante (si nécessaire)
  6. Pince

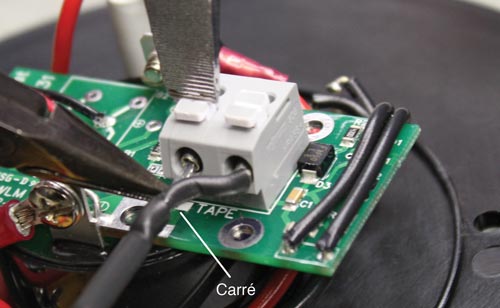

mini carte d'indicateur de niveau d'eau de modèle de solinst 102m montrant des connexions de fil



Pour sonde de niveau d'eau Mk2
(connexion du ruban plat avec raccord pousser-relâcher)

  1. Dévissez les 3 vis sur la partie avant de la plaque frontale.
  2. Débranchez la pile.
  3. Appuyez sur les bornes blanches des raccords pousser-relâcher sur la carte de circuits imprimés, puis tirez pour faire sortir les fils du câble.
  4. Sur la partie avant de la plaque frontale, utilisez un petit tournevis plat pour dévisser la vis fixant le bouton du sélecteur de sensibilité. Retirez le bouton du sélecteur de sensibilité.
  5. Utilisez une clé plate ou une pince pour desserrer l'écrou maintenant le sélecteur de sensibilité à la plaque frontale. Poussez le sélecteur de sensibilité à travers la plaque frontale.
  6. Utilisez une clé plate ou une pince pour desserrer l'écrou maintenant le bouton de test à la plaque frontale. Poussez le sélecteur de sensibilité à travers la plaque frontale.
  7. arrière de la plaque frontale de la sonde de niveau d'eau mk2

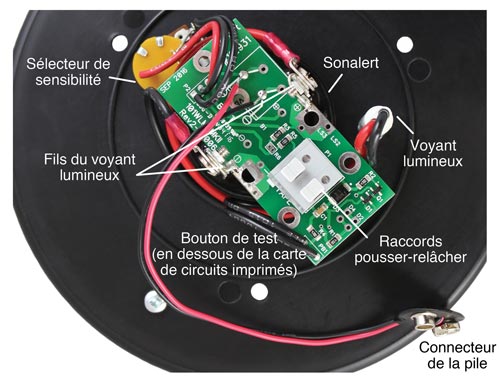

    Arrière de la plaque frontale de la sonde de niveau d'eau Mk2 avec voyant lumineux ancien modèle



  8. Si vous avez un voyant lumineux ancien modèle (fils raccordés aux bornes du Sonalert - voir la photo ci-dessus), coupez les fils rouge et noir raccordés au voyant lumineux, puis poussez le voyant lumineux par l'avant de la plaque frontale.
  9. arrière de la plaque frontale de la sonde de niveau d'eau mk2

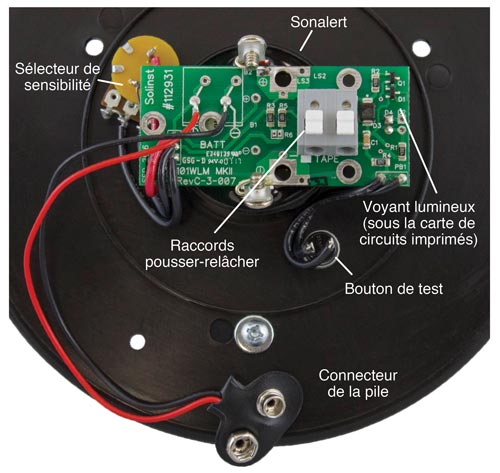

    Arrière de la plaque frontale de la sonde de niveau d'eau Mk2 avec un voyant lumineux nouveau modèle



  10. Dévissez la bague de retenue du dispositif Sonalert de la plaque frontale, puis retirez le vieux Sonalert et l'ensemble de sa carte de circuits imprimés.
  11. Insérez le nouveau dispositif Sonalert dans l'ouverture, puis fixezle à l'aide de la bague de retenue. Utilisez la photo de la plaque frontale entièrement assemblée ci-dessus comme référence pour la position des composants.
  12. Si vous avez un voyant lumineux ancien modèle (ou si la lentille a besoin d'être remplacée), insérez la nouvelle lentille rouge à travers l'ouverture dans la plaque frontale, puis fixez-la avec l'écrou blanc.
  13. Placez l'ensemble de la carte de circuits imprimés en position audessus du dispositif Sonalert, en veillant à ce que les côtés marqués +ve et -ve soient alignés avec les bornes correspondantes sur le dispositif Sonalert et le voyant lumineux en place dans la lentille.

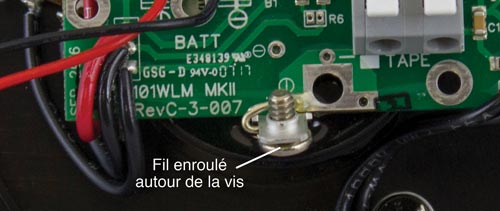

  14. Pour raccorder la carte à circuits imprimés, desserrez les deux vis du dispositif Sonalert. Enroulez les deux fils dénudés de la carte de circuits imprimés autour des vis, entre la tête de la vis et les bornes du dispositif Sonalert. Commencez par mettre les fils sous les vis (voir la photo ci-dessous). Serrez les deux vis.
  15. pour connecter la carte de circuit imprimé, desserrez les deux vis du sonalert et enroulez les deux fils nus de la carte de circuit imprimé autour des vis situées entre la tête de vis et les bornes de sonalert.



  16. Insérez le bouton de test dans l'ouverture de la plaque frontale, puis fixez-le avec l'écrou.
  17. Insérez le sélecteur de sensibilité à travers la plaque frontale en orientant les trois broches de connexion orientées dans la direction opposée au centre de la plaque frontale et orientées vers le bas (voir la photo ci-dessous). Fixez le bouton de sensibilité sur la partie avant du sélecteur à l'aide de la vis en laiton.
  18. arrière de la plaque frontale de la sonde de niveau d'eau mk2

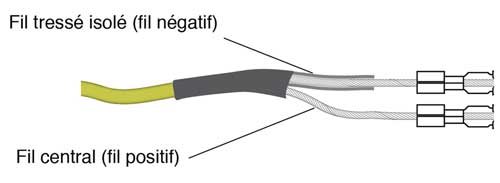

  19. Rebranchez le câble à la nouvelle carte de circuits imprimés, appuyez sur les bornes blanches de la carte de circuits imprimés, puis insérez les fils. Relâchez les bornes ; les fils doivent rester maintenus. Insérez le fil positif dans la borne avec le carré blanc en dessous de la carte de circuits imprimés. (La fiche du fil positif est raccordée au fil isolé, la fiche du fil négatif est raccordée au fil tressé, voir l'illustration ci-dessous)
  20. connectez le câble au nouvel ensemble de carte de circuit imprimé en appuyant sur les bornes blanches de la carte de circuit imprimé et en insérant les câbles, relâchez les bornes et les câbles doivent être fixés



  21. Raccordez la pile neuve.
  22. Placez la sonde dans un verre d'eau du robinet, puis allumez la sonde de niveau d'eau en plaçant son interrupteur sur la position « ON ». Si les connexions sont correctes, l'avertisseur sonore retentit et le voyant lumineux sur l'appareil s'allume. Si l'avertisseur sonore et le voyant lumineux ne s'activent pas, vérifiez toutes les connexions, ainsi que la polarité de la pile.
  23. Remettez la plaque frontale en place sur l'enrouleur à l'aide des trois vis.



Pour sonde de niveau d'eau Mk1
(connexion du ruban plat avec connecteur Molex)

Outils et matériaux nécessaires

  1. Le kit complet de composants électroniques pour sonde Mk2 102M (n° 107485) comprend :
    • Kit de réparation pour composants électroniques de plaque frontale 102M (avec câblage, bouton et sélecteur de sensibilité, bouton de test et connecteur de batterie)
    • Sonalert
    • Pile alcaline 9 V
  2. Utilisez un tournevis cruciforme ou Robertson n° 2
  3. Utilisez un petit tournevis plat de 3 mm (1/10 po)
  4. Clé plate de 10 mm (3/8 po)
  5. Pince coupante
  6. Pince

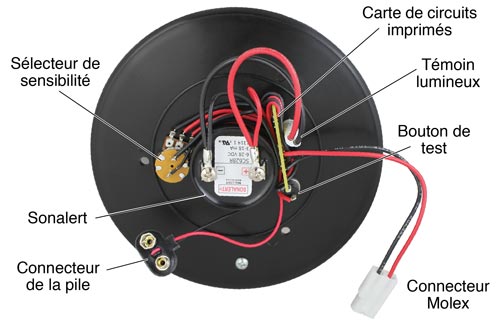

schéma de remplacement de l'électronique 102m

Arrière de la plaque frontale de la sonde de niveau d'eau Mk1

  1. Dévissez les 3 vis sur la partie avant de la plaque frontale.
  2. Débranchez la pile.
  3. Débranchez le connecteur Molex reliant la carte de circuits imprimés au câble.
  4. Il est possible qu'il existe un élastique maintenant le câblage interne serré contre le dispositif Sonalert. Si c'est le cas, retirez l'élastique pour accéder au câblage.
  5. Sur la partie avant de la plaque frontale, utilisez un petit tournevis plat pour dévisser la vis fixant le bouton du sélecteur de sensibilité. Retirez le bouton du sélecteur de sensibilité.
  6. Utilisez une clé plate ou une pince pour desserrer l'écrou maintenant le sélecteur de sensibilité à la plaque frontale. Poussez le sélecteur de sensibilité à travers la plaque frontale.
  7. Utilisez une clé plate ou une pince pour desserrer l'écrou maintenant le bouton de test à la plaque frontale. Poussez le sélecteur de sensibilité à travers la plaque frontale.
  8. Coupez les fils électriques rouge et noir reliés au voyant lumineux, puis repoussez le voyant lumineux pour le faire sortir par l'avant de la plaque frontale.
  9. Dévissez la bague de retenue du dispositif Sonalert de la plaque frontale, puis retirez le vieux Sonalert et l'ensemble de sa carte de circuits imprimés.
  10. Insérez le nouveau dispositif Sonalert dans l'ouverture, puis fixezle à l'aide de la bague de retenue. Utilisez la photo de la plaque frontale entièrement assemblée ci-dessous comme référence pour la position des composants.
  11. Insérez la nouvelle lentille rouge à travers l'ouverture pour le voyant lumineux dans la plaque frontale, puis fixez-la avec l'écrou blanc.
  12. Placez l'ensemble de la carte de circuits imprimés en position audessus du dispositif Sonalert, en veillant à ce que les côtés marqués +ve et -ve soient alignés avec les bornes correspondantes sur le dispositif Sonalert et le voyant lumineux en place dans la lentille.
  13. Pour raccorder la carte à circuits imprimés, desserrez les deux vis du dispositif Sonalert. Enroulez les deux fils dénudés de la carte de circuits imprimés autour des vis, entre la tête de la vis et les bornes du dispositif Sonalert. Commencez par mettre les fils sous les vis (voir la photo ci-dessous). Serrez les deux vis.
  14. pour connecter la carte de circuit imprimé, desserrez les deux vis du sonalert et enroulez les deux fils nus de la carte de circuit imprimé autour des vis situées entre la tête de vis et les bornes de sonalert.



  15. Insérez le bouton de test dans l'ouverture de la plaque frontale, puis fixez-le avec l'écrou.
  16. Insérez le sélecteur de sensibilité à travers la plaque frontale en orientant les trois broches de connexion orientées dans la direction opposée au centre de la plaque frontale et orientées vers le bas (voir la photo ci-dessous à gauche). Fixez le bouton de sensibilité sur la partie avant du sélecteur à l'aide de la vis en laiton.

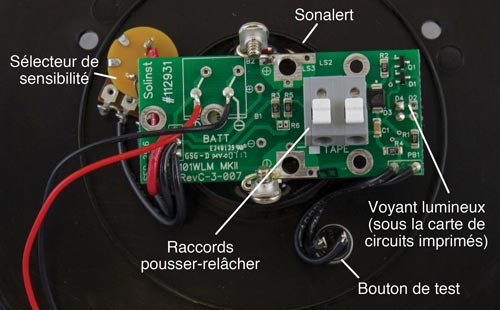

  17. face arrière de la plaque frontale du compteur d'eau entièrement assemblée

    Arrière de la plaque frontale de la sonde de niveau d'eau complètement assemblée

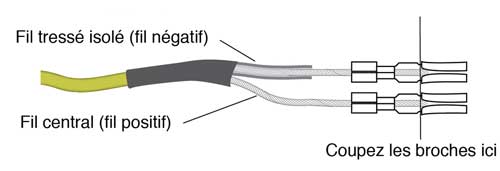

  18. Retirez le connecteur Molex des fils du câble en repoussant les deux broches vers l'extérieur. Coupez la moitié de chaque broche (reportez-vous à l'illustration ci-dessous pour connaître l'emplacement exact). Utilisez une pince pour aplatir le reste des broches contre les fils du câble, afin de sorte qu'ils s'emboîtent aisément dans les bornes de la carte de circuits imprimés.
  19. retirez le connecteur molex des câbles en poussant les deux broches coupées en deux



  20. Rebranchez le câble à la nouvelle carte de circuits imprimés, appuyez sur les bornes blanches de la carte de circuits imprimés, puis insérez les fils. Relâchez les bornes ; les fils doivent rester maintenus. Insérez le fil positif dans la borne avec le carré blanc en dessous de la carte de circuits imprimés. La fiche du fil positif est raccordée au fil isolé, la fiche du fil négatif est raccordée au fil tressé.
  21. connectez le câble au nouvel ensemble de carte de circuit imprimé en appuyant sur les bornes blanches de la carte de circuit imprimé et en insérant les câbles, relâchez les bornes et les câbles doivent être fixés



  22. Raccordez la pile neuve.
  23. Placez la sonde dans un verre d'eau du robinet, puis allumez la sonde de niveau d'eau en plaçant son interrupteur sur la position « ON ». Si les connexions sont correctes, l'avertisseur sonore retentit et le voyant lumineux sur l'appareil s'allume. Si l'avertisseur sonore et le voyant lumineux ne s'activent pas, vérifiez toutes les connexions, ainsi que la polarité de la pile.
  24. Remettez la plaque frontale en place sur l'enrouleur à l'aide des trois vis.
