Après avoir lancé le logiciel Levelogger, la fenêtre principale s'affiche, avec l'onglet Datalogger Settings (Paramètres de l'enregistreur) ouvert. Sélectionnez le périphérique approprié dans menu déroulant « Com Port » en haut de la fenêtre, dans la partie centrale.
Cliquez sur
pour récupérer les réglages actuels de l'enregistreur de données connecté.
Remarque :
Cliquez sur les icônes
pour obtenir une explication de la fonction correspondante du logiciel.

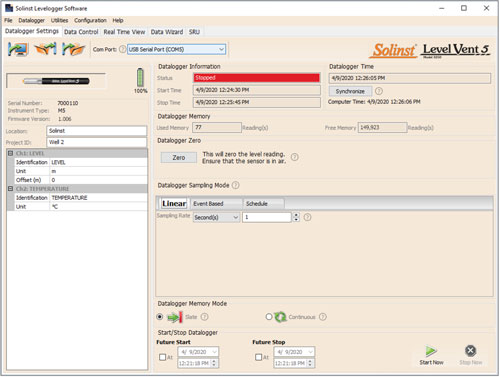

Figure 4-1 : Onglet Datalogger Settings (Paramètres de l'enregistreur) - LevelVent 5

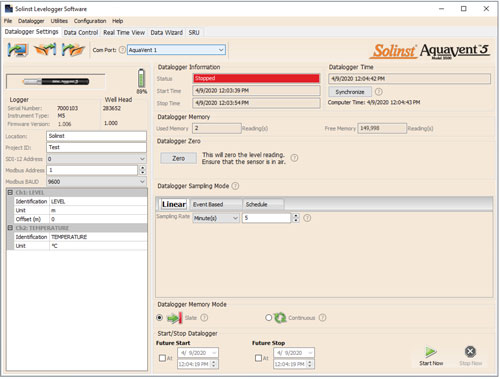

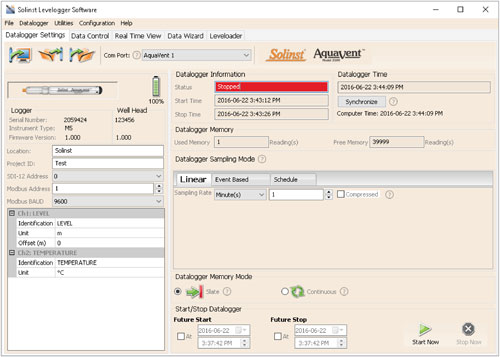

Figure 4-2 : Onglet Datalogger Settings (Paramètres de l'enregistreur) - AquaVent 5
Remarque :
Après avoir récupéré les paramètres, si les piles de la tête de puits AquaVent Wellhead sont drainées à 20 % ou moins de leur charge, un message d'avertissement apparaît pour inviter l'utilisateur à remplacer les piles.
4.1 Paramètres de l'enregistreur de données
Une fois que vous avez récupéré les paramètres de configuration de l'enregistreur de données connecté, l'onglet Datalogger Settings (Paramètres de l'enregistreur de données) permet d'identifier le type d'appareil, le numéro de série, la ou les versions du microprogramme, le numéro d'identification du projet, l'emplacement, le niveau de batterie et la configuration des voies.
- Instrument Type (Type d'instrument) : indique le modèle de l'enregistreur connecté, c.-à-d. : M5
- Serial Number (Numéro de série) : indique le numéro de série unique de l'enregistreur de données connecté. Si un enregistreur AquaVent est connecté, le numéro de série de la tête de puits est également affiché.
- Firmware Version (Version du microprogramme) : indique la version du microprogramme de l'enregistreur connecté. Si un enregistreur AquaVent est connecté, la version du microprogramme de la tête de puits est également affichée.
- Project ID (Numéro d'identification du projet) : saisissez le numéro de votre propre système d'identification. Le numéro d'identification du projet est limité à 32 caractères.
- Location (Emplacement) : saisissez des renseignements sur le site/l'emplacement spécifique. L'emplacement est limité à 32 caractères.
Les paramètres d'adresse MODBUS et SDI-12, et le débit de transmission en Baud se rapportent uniquement à la tête de puits AquaVent SPX Wellhead. Reportez-vous aux manuels d'utilisation séparés pour de plus amples informations sur les communications utilisant les protocoles MODBUS et SDI-12.
4.1.1 Configuration des paramètres des voies
Dans la partie inférieure gauche de l'onglet Datalogger Settings (Paramètres de l'enregistreur) se trouve la zone consacrée à la configuration des paramètres des voies (niveau, température). Après avoir récupéré les paramètres de configuration de l'enregistreur, le logiciel détecte les voies disponibles.
4.1.1.1 Voie de niveau (Ch1)
- Identification (Identification) : décrit le paramètre de mesure de la voie et a déjà été configuré en tant que « LEVEL » (Niveau). La voie peut être renommée en fonction de chaque projet. La voie surveille la pression de colonne d'eau équivalente. Le champ d'identification est utilisé pour l'en-tête de la voie, l'en-tête de la colonne de données et le nom du graphique lors de l'affichage des données. L'identification est limitée à 32 caractères.
- Unit (Unité) : indique l'unité de mesure de la voie. Il existe six options de mesure d'un niveau d'eau : m (par défaut), cm, pied, kPa, bar et psi.
- Offset (Décalage) : fait référence à un ajustement, par exemple la distance entre la pointe de l'enregistreur de données et le couvercle du puits de surveillance ou le niveau statique de l'eau. Il est recommandé d'utiliser la valeur de 0.00, afin que tous les relevés effectués par la suite soient relatifs à la pointe de l'enregistreur. La plage de référence est de -300 à 5 000 mètres (de -1 000 à 16 400 pieds).
Remarque :
Les relevés peuvent être convertis à d'autres unités en utilisant l'Assistant de données.
Remarque :
Les relevés peuvent être corrigés ou décalés par rapport à une altitude ou un point de référence spécifique pour disposer d'un plus large éventail de décalages numériques avec l'Assistant de données.

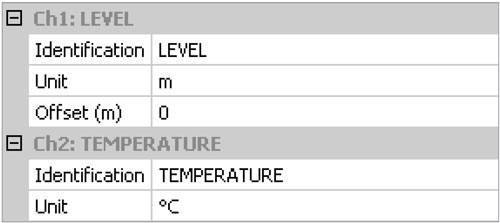

Figure 4-3 : Configuration d'une voie d'enregistreur de données
4.1.1.2 Voie de température (Ch2)
- Identification (Identification) : décrit le paramètre de mesure de la voie et a déjà été configuré en tant que « TEMPERATURE » (Température). La voie peut être renommée en fonction de chaque projet. Le champ d'identification est utilisé pour l'en-tête de la voie, l'en-tête de la colonne de données et le nom du graphique lors de l'affichage des données. L'identification est limitée à 32 caractères.
- Unit (Unité) : indique l'unité de mesure de la voie. La voie de température peut être configurée sur °C (défaut) ou °F.
