4.5 Mode d'échantillonnage de l'enregistreur

REMARQUE :

L'autonomie des piles est de l'AquaVent Wellhead est de 8 à 10 ans, en se basant sur 1 relevé par minute. Des prises de mesures plus fréquentes réduisent la durée de vie des piles. Par exemple, si un AquaVent est configuré en mode continu avec une fréquence d'échantillonnage de 1 seconde, les piles s'épuiseront après environ 3 mois.

La section Datalogger Sampling Mode (Mode d'échantillonnage de l'enregistreur) vous permet de choisir le type de mesures. Les options possibles pour l'AquaVent sont un échantillonnage linéaire, basé sur des événements ou programmé par l'utilisateur.

Le mode d'échantillonnage Linear (Linéaire) dénote un intervalle de temps fixe entre des séries de mesure successives. Dans le cas de l'AquaVent, la fréquence d'échantillonnage peut être configurée sur toute valeur entre 0,125 seconde et 99 heures. Dans le cas de l'AquaVent, une option de compression des données est disponible. Elle permet d'augmenter la capacité de mémoire de 40 000 relevés jusqu'à un maximum de 120 000. Cochez la case Data Compression (Compression des données) pour permettre la compression des données.

Data Compression (Compression des données) fonctionne en n'enregistrant dans la mémoire que les changements dans les valeurs mesurées. Par exemple, si vous avez configuré un mode d'échantillonnage linéaire enregistrant toutes les secondes et que votre niveau d'eau varie très peu en 60 secondes, la mémoire n'enregistre que les valeurs incrémentielles après 60 secondes. Lorsque vous exportez vos données, les 60 intervalles sont indiqués, avec le niveau correspondant.

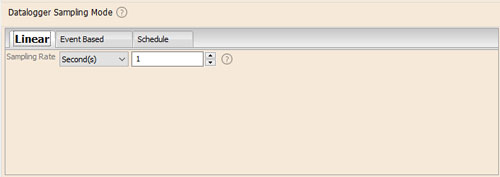

figure 4-6 : configuration du mode d'échantillonnage linéaire

Figure 4-6 : Configuration du mode d'échantillonnage linéaire



REMARQUE :

En mode d'échantillonnage basé sur des événements, l'AquaVent dispose d'une mémoire totale de 25 000 relevés de niveau et de température.

En mode d'échantillonnage basé sur des événements, la consommation des piles est principalement fonction de la fréquence d'échantillonnage. Par conséquent, avec une fréquence d'échantillonnage plus élevée, les piles s'épuisent plus rapidement, que les relevés soient enregistrés ou non.

Le mode d'échantillonnage Event Based (Basé sur des événements) est le moyen le plus efficace, du point de vue de la mémoire, de collecter des données. En mode d'échantillonnage basé sur des événements, l'AquaVent est activé à chaque instant correspondant à la valeur de Sample Rate (Fréquence d'échantillonnage), afin de vérifier si les mesures ont changé par plus de la valeur de Change (Changement) depuis la dernière mesure enregistrée.

Dans le cas de l'AquaVent, « LEVEL » (Niveau) ou « TEMPERATURE » (Température) est la mesure faisant l'objet de la surveillance. L'AquaVent enregistre un nouveau relevé seulement si la mesure a changé par la valeur spécifiée, au point précis dans le temps, telle que définie par Sample Rate (Fréquence d'échantillonnage).

Un relevé par défaut sera par ailleurs stocké dans la mémoire de l'AquaVent 24 heures après le dernier enregistrement si aucun « changement » ne s'est produit entre-temps.

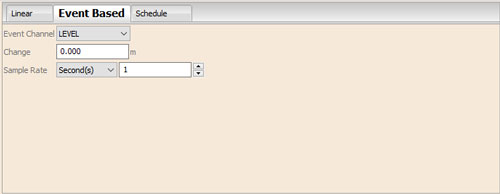

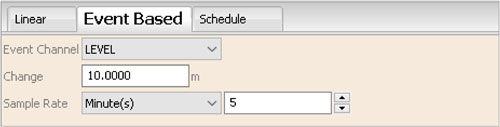

figure 4-7 : configuration du mode d'échantillonnage basé sur des événements

Figure 4-7 : Configuration du mode d'échantillonnage basé sur des événements



REMARQUE :

Il est possible de sauvegarder un programme pour pouvoir l'appliquer à d'autres AquaVents en sauvegardant le fichier de paramètres (voir Section 4.7).

Le mode d'échantillonnage Schedule Sampling (Programmé par l'utilisateur) vous permet de sélectionner un programme d'échantillonnage de type logarithmique adapté aux besoins de chaque application.

Le mode d'échantillonnage programmé par l'utilisateur se configure en utilisant les boutons plus et moins pour ajouter ou soustraire des éléments dans la fenêtre Schedule (Calendrier de programmation). Le nombre maximum d'éléments dans un calendrier de programmation est de 30, chacun ayant sa propre fréquence d'échantillonnage en secondes, minutes, heures, jours ou semaines. Il est également possible de sélectionner « Pause » (Pause), ce qui arrête l'enregistrement par l'AquaVent pendant la durée spécifiée.

Le nombre total cumulé de relevés encore disponibles, le nombre total de relevés et le temps de fonctionnement cumulé sont affichés. Si le nombre de relevés sélectionné dépasse la capacité de mémoire de l'enregistreur, un message d'erreur apparaît.

Si vous cochez la case Repeat (Répéter), l'AquaVent répète le calendrier de programmation jusqu'à ce que la mémoire soit pleine ou jusqu'à ce qu'il soit arrêté.

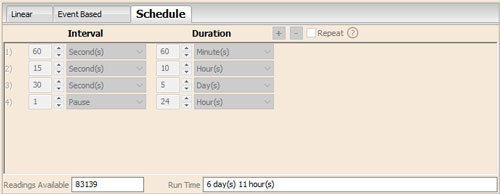

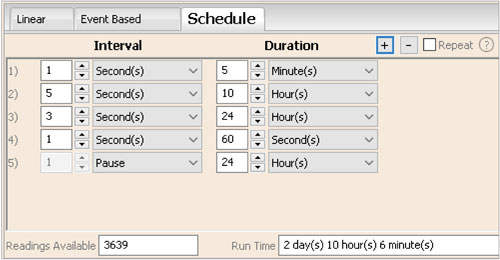

figure 4-8 : configuration du mode d'échantillonnage programmé par l'utilisateur

Figure 4-8 : Configuration du mode d'échantillonnage programmé par l'utilisateur
