Chaque SolSat 5 dispose d'un port unique pour connecter un enregistreur de données.
2.4.1 Branchement des Leveloggers
Les débimètres sont connectés au SolSat 5 à l'aide d'un câble de lecture de 6 pieds de long connecté au câble de lecture directe du débimètre.
Pour connecter un câble de lecture au SolSat 5, alignez les trous des connecteurs, insérez le connecteur du câble de lecture dans la connexion du SolSat 5 et vissez le câble de lecture dans le SolSat 5 jusqu'à ce qu'il soit serré à la main. Connectez l'autre extrémité du câble de lecture à l'extrémité supérieure du câble de lecture directe du Levelogger.
Remarque:
Un adaptateur fileté L5 peut être utilisé à la place d'un câble à lecture directe lors de l'installation d'un Barologger. L'adaptateur ne peut pas être immergé.
Remarque:
Un adaptateur fileté L5 peut être utilisé à la place d'un câble de lecture directe lors de l'installation d'un Barologger. L'adaptateur ne peut pas être immergé.

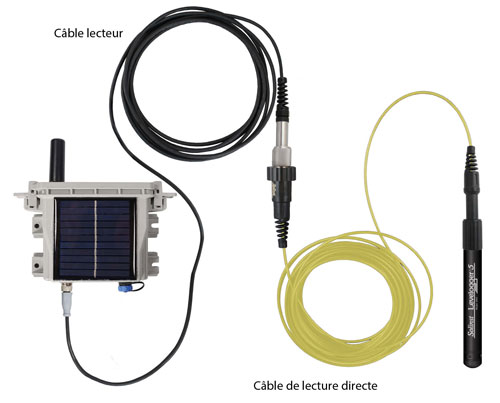

Figure 2-2 Connexion du capteur de niveau
2.4.2 Branchement d'un LevelVent
Un LevelVent est connecté au SolSat 5 à l'aide d'un câble de lecture de 6 pieds de long connecté à la tête de puits du LevelVent.
Pour connecter un câble de lecture au SolSat 5, alignez les trous des connecteurs, poussez le connecteur du câble de lecture dans la connexion du SolSat 5 et vissez le câble de lecture dans le SolSat 5 jusqu'à ce qu'il soit serré à la main. Connecter l'autre extrémité du câble de lecture à la tête de puits LevelVent.
Remarque:
Reportez-vous au manuel d'utilisation des enregistreurs de données ventilés pour plus d'informations sur les composants et les raccordements du LevelVent.

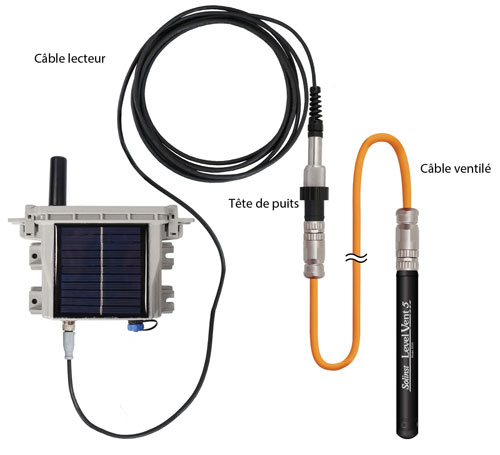

Figure 2-3 Raccordement du LevelVent
