Mode d'emploi d'une sonde d'interface

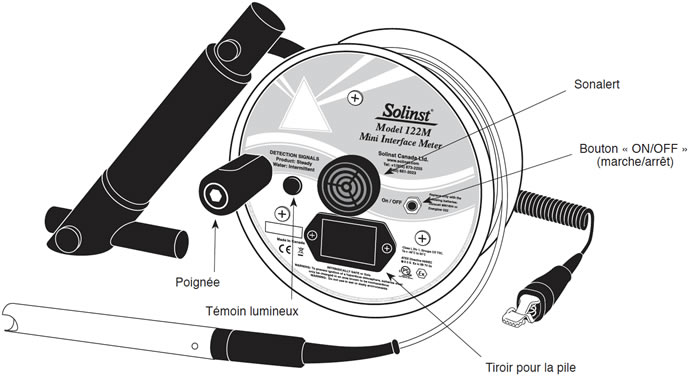

schéma de l'interface de l'eau de l'huile de solinst modèle 122m mini

obtenez un devis



Principes de fonctionnement

La mini-sonde d'interface Solinst modèle 122M utilise une sonde étroite de diamètre 16 mm (5/8 po) et un ruban plat en PVDF gradué au laser. Elle est certifiée pour l'utilisation dans des zones dangereuses de classe I, division 1, groupes C et D T3C selon les normes de l'Association canadienne de normalisation (CSA) et certifiée ATEX, conformément à la directive 94/9/CE, comme II 3 G Ex ic IIB T4 Gc. Un circuit infrarouge détecte la présence d'un liquide et un circuit de conductivité fait la distinction entre un liquide conducteur (eau) et un liquide non conducteur (produit LNAL ou LNAD).



Vérification du matériel

Vérifiez l'état des composants électroniques et de la pile en appuyant sur le bouton « ON/OFF » (marche/arrêt). Cinq bips rapides retentissent tandis que le voyant vert clignote, indiquant que l'appareil est allumé et fonctionnel. Il s'éteint automatiquement après 5 minutes pour économiser la pile.



IMPORTANT :

Par mesure de sécurité, mettez toujours l'appareil à la terre en attachant le câble de mise à la terre au tubage métallique du puits ou à une tige de mise à la terre adéquate. Ne pas mettre cet instrument correctement à la terre pourrait endommager la sonde ou ses composants électroniques, ou encore provoquer une explosion si des gaz inflammables sont piégés dans le puits.



Mesures sur le terrain

  1. Appuyez sur le bouton « ON/OFF » (marche/arrêt). Cinq bips rapides retentissent tandis que le voyant vert clignote, indiquant que l'appareil est allumé et fonctionnel. La sonde s'éteint automatiquement après 5 minutes. Si nécessaire, pendant l'utilisation, appuyez sur le bouton « ON/OFF » (marche/arrêt) pour rallumer l'appareil.
  2. Abaissez la sonde dans le puits. Si un guide-ruban est utilisé, posez le câble en PVDF gradué au laser dans la rainure sur le dessus du guide-ruban. Les mesures sont lues sur l'encoche en V sur le guide-ruban. N'oubliez pas de déduire 6,0 cm (ou 2/10e pi).

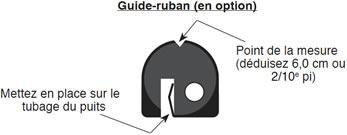

    3. diagramme du guide de bande en option



  3. Si les signaux sonore et lumineux sont activés de manière continue, cela indique un liquide non conducteur (p. ex. un hydrocarbure). Des signaux sonore et lumineux indiquent un liquide conducteur (par ex. de l'eau).
  4. Dans le cas d'un produit flottant (liquide), prenez la mesure de l'interface air/produit lors de l'abaissement dans le liquide.
  5. L'interface entre le produit LNAPL et l'eau doit être mesurée en remontant la sonde très lentement. Une fois l'interface détectée, il est possible de remonter ou abaisser la sonde par petits incréments pour déterminer avec précision la position l'interface.
  6. Répétez les mesures pour confirmer les valeurs, en lisant les niveaux directement sur le câble, puis soustrayez la première valeur de la seconde, afin de déterminer l'épaisseur.
  7. Pour déterminer si un liquide dense (qui coule) en phase non aqueuse (DNAPL) est présent dans le puits, continuez à abaisser la sonde lentement. Si des signaux constants sont activés, déterminez la partie supérieure de la couche dense par lecture directe sur le câble.
  8. Continuez à abaisser la sonde lentement jusqu'à ce que le câble ne soit plus tendu, après avoir atteint le fond du trou. Lisez le niveau directement sur le câble en PVDF gradué au laser, puis soustrayez la première valeur de la seconde, afin de déterminer l'épaisseur.
  9. Une fois les relevés terminés, nettoyez le câble et la sonde comme décrit au verso.
