3.3 Communication avec le logiciel LevelSender

Le LevelSender doit être raccordé à l'ordinateur à l'aide d'un câble mini USB pour effectuer la configuration initiale et pour communiquer directement avec le logiciel LevelSender de l'ordinateur (disponible auprès de Solinst).

Pour accéder à la connexion USB sur le LevelSender :

  1. Utilisez un tournevis cruciforme (à pointe Phillips) pour dévisser les trois vis sur la partie supérieure du LevelSender.
  2. Si l'antenne est déjà installée, desserrez l'antenne à sa base. Faites-la tourner environ trois tours complets pour la détacher complètement.
  3. Retirez le couvercle supérieur du LevelSender, en même temps que l'antenne.
  4. Raccordez le câble USB à l'un des ports mini-USB dans le LevelSender.
  5. Lorsque vous avez terminé de communiquer avec le logiciel pour PC, débranchez le câble USB.
  6. Alignez le connecteur et revissez-le sur le connecteur dans la partie supérieure du LevelSender.
  7. Abaissez le couvercle supérieur sur l'antenne. Poussez sur le couvercle supérieur pour le remettre en place. Cela peut nécessiter de forcer, car il y a un joint torique en haut du LevelSender et dans l'ouverture pour l'antenne du couvercle supérieur.
  8. Remettez les trois vis en place pour fixer le couvercle supérieur.

solinst levelsender solinst communication logicielle levelsender communication logicielle levelsender connexion réseau levelsender usb solinst image de connexion usb levelsender

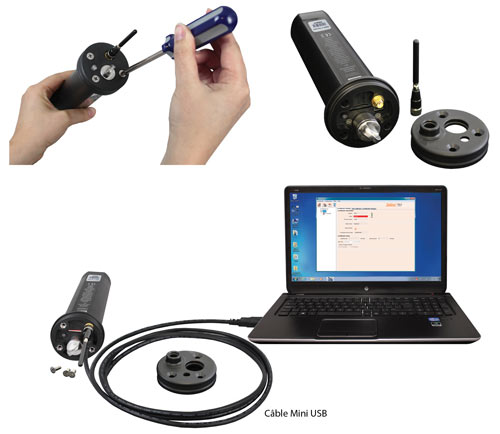

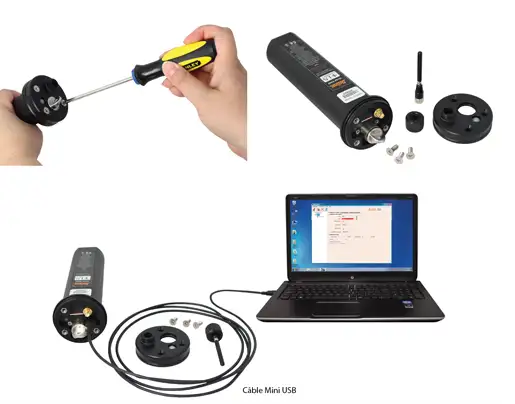

Figure 3-1 : Connexion du câble USB
