REMARQUE :
Solinst fournit uniquement les câbles de connexion qui se raccordent à la tête de puits SPX Wellhead. Le client doit fournir tout le matériel pour le raccordement des équipements MODBUS, et doit assurer que les connexions brocheà-broche sont correctes, avec les câbles de connexion branchés conformément aux schémas de brochage fournis.

Figure 3-3 Câble de connexion RS-232
Consulter les schémas de câblage ci-dessous pour la connexion correcte des câbles de connexion RS-232 et RS-484 au MODBUS maître, y compris une l'alimentation électrique externe à la tête de puits Wellhead (10 à 24 V).
3.2.1 Connexion RS-232
Le câble de connexion MODBUS sur RS-232 est muni d'un connecteur DE-9 femelle. L'autre extrémité du câble de connexion se raccorde à la prise à 12 broches sur la SPX Wellhead.

Enveloppe : blindage du câble
1 : N.R.
2 : RxD DTE du RS-232 Standard de l'industrie
3 : TxD DTE du RS-232 Standard de l'industrie
4 : N.R.
5 : Masse du circuit Standard de l'industrie
6 : N.R.
7 : N.R.
8 : N.R.
9 : (+) Alimentation électrique de la Wellhead (Remarque : cette broche serait normalement un indicateur de sonnerie)

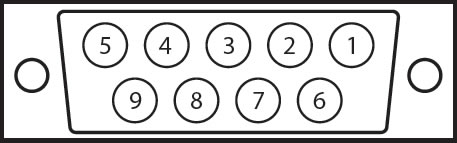

Figure 3-4 Connecteur DE-9 femelle RS-232 (vue de face)

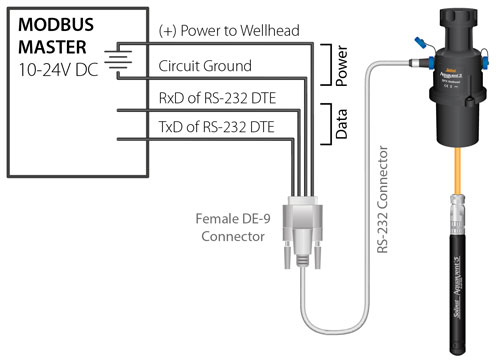

Figure 3-5 Aperçu du câblage RS-232
