Instructions d'utilisation de la pompe submersible 12V

CONSIGNES DE SÉCURITÉ

  • Le contrôleur de pompe 12V peut chauffer. Il est réglé pour s'éteindre à 65 °C.
  • Ne bloquez pas l'entrée du ventilateur ou l'évent d'échappement pendant le fonctionnement du contrôleur de pompe 12 V.
  • Ne touchez pas l'intérieur de la pompe submersible 12 V après qu'elle ait fonctionné - le module moteur devient extrêmement chaud.
  • Cette pompe submersible 12 V ne doit être utilisée que pour la purge/l'échantillonnage des eaux souterraines.
  • Le contrôleur de pompe 12V est résistant à l'eau mais pas étanche. Ne pas plonger dans l'eau.
  • N'utilisez pas le contrôleur de pompe 12 V à proximité de liquides ou de gaz inflammables.
  • La pompe submersible 12 V est conçue pour fonctionner uniquement lorsqu'elle est immergée.
  • Le contrôleur Solinst modèle 415 12V est uniquement conçu pour fonctionner avec la pompe submersible Solinst modèle 415 12V.



Source de courant

Le contrôleur de pompe 12 V fonctionne à partir d'une alimentation externe de 12 volts CC telle qu'une batterie de voiture, de camion ou de marine 12 volts pouvant fournir jusqu'à 45 ampères à une consommation maximale. Le contrôleur de pompe est doté d'un câble d'alimentation de 2,3 m (7,5 pi) avec des clips de connexion pour une connexion directe à la batterie.

Les clips de câble d'alimentation sont surdimensionnés pour une utilisation avec des batteries automobiles. Le clip rouge se connecte à la borne positive (+) de la batterie, la borne noire à la borne négative (-) de la batterie. Si la batterie est connectée avec une polarité inversée, le contrôleur ne sera pas endommagé, mais il ne fonctionnera PAS tant que la polarité n'est pas correctement connectée (la LED sur le contrôleur de pompe restera éteinte avec une polarité inversée).

Un bouton de réinitialisation du disjoncteur est situé sur le côté du contrôleur de pompe. Dans le cas où l'ampérage dépasse 50 ampères, le disjoncteur se déclenche (le bouton sort) et éteint le contrôleur. Pour réinitialiser le disjoncteur, tournez le cadran sur « 0 », puis appuyez de nouveau sur le bouton de réinitialisation pour reprendre le fonctionnement.

Si la pompe doit être alimentée par une batterie de véhicule typique de 45 Ah, démarrez le véhicule et faites fonctionner pendant 15 minutes pour recharger la batterie, puis redémarrez le véhicule toutes les 15 minutes pendant 5 minutes pour maintenir la puissance de la batterie pendant l'échantillonnage.



Opération

  • Connectez la pince de batterie négative (noire) à la borne négative d'une batterie 12 volts CC et la pince de batterie positive (rouge) à la borne positive.
  • Connectez le câble de la pompe au câble de connexion du contrôleur de pompe.
  • Connectez le tube de 3/8" de diamètre intérieur à la pompe. Assurez-vous que le tube est poussé à fond sur la cannelure du tube.
  • Abaissez la pompe à la profondeur d'échantillonnage requise. Utilisez une ligne de sécurité connectée au boulon à œil sur le dessus de la pompe, si vous le souhaitez (comme un modèle 103 Tag Line).
  • Tournez le cadran pour régler le débit comme vous le souhaitez.

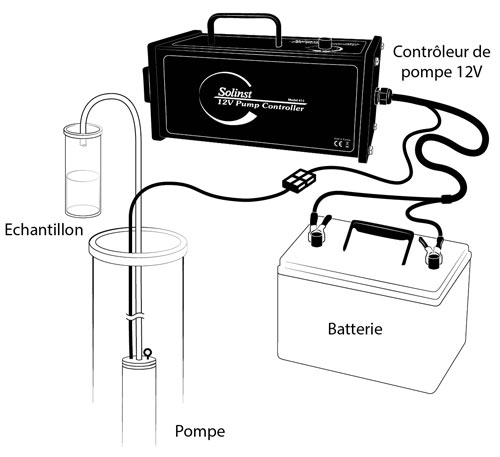

  • l'illustration montre une pompe submersible Solinst 415 12 V connectée à une configuration de batterie 12 V avec un bécher d'échantillonnage



    Remarque:

    Voir la page 3 pour une configuration dédiée à l'aide d'un assemblage de capuchon de puits de 2 po.



    Estimations du débit maximal
    Profondeur de l'eau Débit
    30 ft (10 m) 12,5 L/min
    40 ft (12 m) 11,0 L/min
    50 ft (15 m) 9,5 L/min
    70 ft (21 m) 7,5 L/min
    80 ft (24 m) 6,0 L/min
    100 ft (30 m) 4,25 L/min
    110 ft (33,5 m) 1,5 L/min

    Remarque: Voir la fiche technique de la pompe submersible modèle 415 12V pour la courbe complète de la pompe.



    Spécifications des tubes
    1/2" OD x 3/8" ID LDPE (bobine de 100 pi) 109490
    1/2" OD x 3/8" ID LDPE (bobine de 250 pi) 109489
    1/2" OD x 3/8" ID LDPE (bobine de 500 pi) 109488
