10.1.1.2 Installation d'un ensemble de câble à lecture directe

Lors d'une installation à l'aide d'un câble à lecture directe, il est possible de déployer le Solinst Levelogger avant de le programmer et de le démarrer avec le logiciel. Le câble à lecture directe se visse sur l'enregistreur Levelogger à une extrémité, tandis que le connecteur de surface à l'autre extrémité s'insère dans l'insert du couvercle de puits spécialement conçu. Le câble d'interface PC se connecte au connecteur de surface, ce qui permet au Levelogger de communiquer avec un ordinateur portatif (voir section 2). Bien que l'utilisation d'un ensemble de couvercle de puits pour modèle 3001 (voir section 10.1.1.3) soit recommandée et commode, elle n'est pas requise, du moment que vous disposez d'un point d'arrimage suffisamment sûr pour le câble à lecture directe.

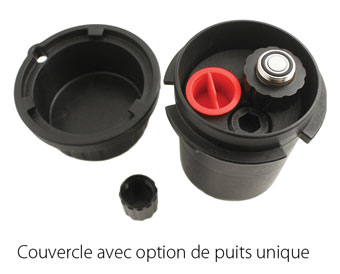

couvercle avec option de puits unique

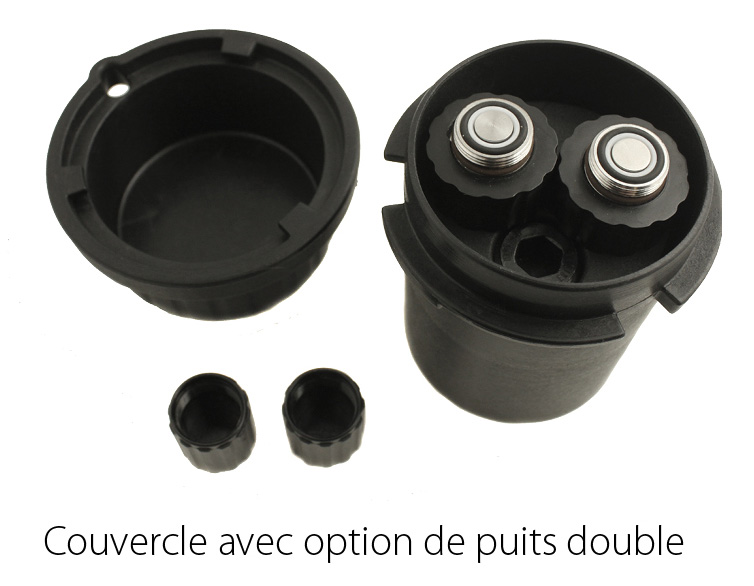

couvercle avec option de puits double

Figure 10-7 : Installation de couvercles de verrouillage de puits Solinst de 5 cm (2 pouces) pour câble à lecture directe



Remarque :

Il existe également la possibilité de communiquer avec un DataGrabber 5 ou une application Levelogger 5 App Interface (voir les guides de l'utilisateur séparés).

Les câbles L5 à lecture directe de Solinst Supplies ont une longueur allant jusqu'à 450 m (1 500 pieds). Le câble est doté d'une gaine en polyuréthane durable, flexible et résistante à l'abrasion.



dimensions du câble à lecture directe l5

Figure 10-8 : Dimensions du câble à lecture directe L5

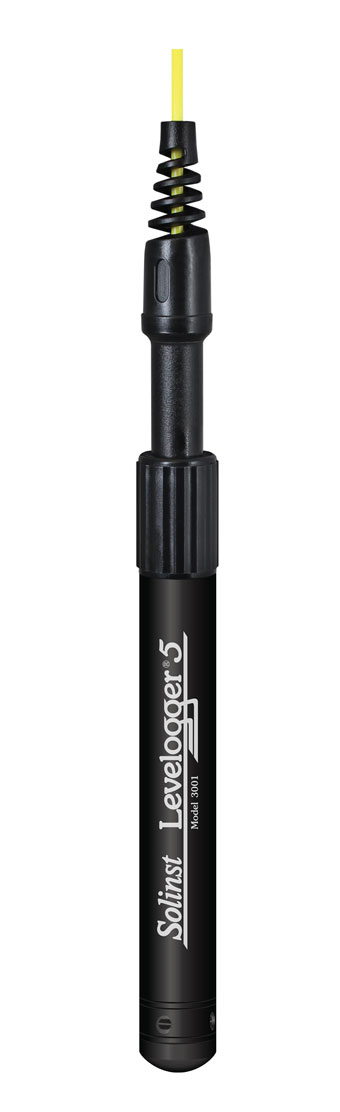

levelogger 5 raccordé à un câble à lecture directe l5

Figure 10-9 : Levelogger 5 raccordé à un câble à lecture directe L5

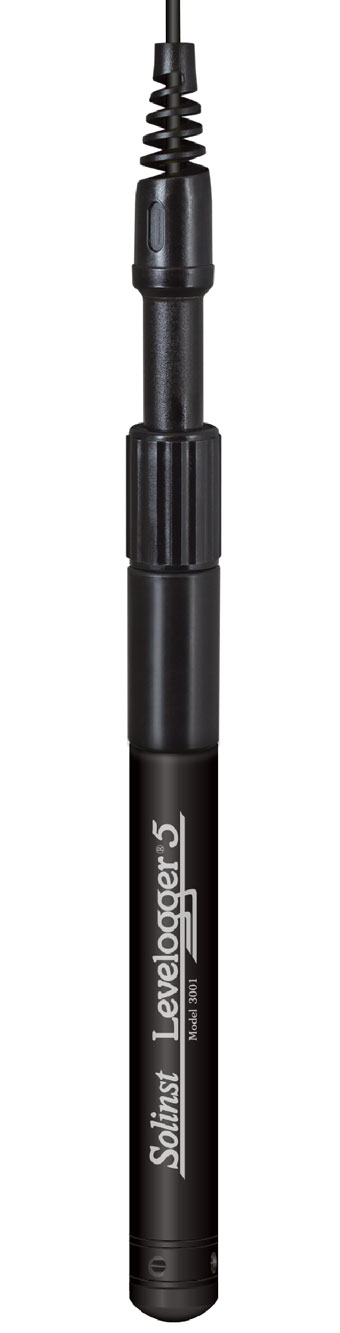

levelogger 5 raccordé à un câble à lecture directe de style plus ancien à l'aide d'un adaptateur drc l5–edge

Figure 10-10 : Levelogger 5 raccordé à un câble à lecture directe de style plus ancien à l'aide d'un adaptateur DRC L5–Edge





Les enregistreurs de données Levelogger série 5 peuvent être utilisés avec des câbles à lecture directe L5, ainsi que des câbles à lecture directe plus anciens (utilisés avec les enregistreurs de données Edge et Gold Series). Un adaptateur DRC L5–Edge est requis pour utiliser des câbles à lecture directe de style plus ancien.

Remarque :

Lors de la connexion d'un câble à lecture directe de style plus ancien à un adaptateur DRC L5– Edge, tournez uniquement le raccord sur l'adaptateur et maintenez l'enregistreur de données immobile.

Remarque :

L'adaptateur DRC L5–Edge contient une petite batterie longue durée (non remplaçable par l'utilisateur). L'adaptateur doit toujours être rangé à des températures supérieures à la température de congélation et avec des capuchons pour éviter le drainage inutile de la batterie et protéger les cellules optiques.

Les enregistreurs de données Levelogger Edge et Gold Series peuvent être utilisés avec les câbles à lecture directe L5, ainsi qu'avec des câbles à lecture directe plus anciens. Un adaptateur DRC Edge–L5 est requis pour utiliser des câbles à lecture directe L5.

Remarque :

L'adaptateur Edge–L5 DRC contient une petite batterie longue durée (non remplaçable par l'utilisateur). L'adaptateur doit toujours être rangé à des températures supérieures à la température de congélation et avec des capuchons pour éviter le drainage inutile de la batterie et protéger les cellules optiques.

Remarque :

Lors de la connexion d'un adaptateur Edge–L5 DRC, tournez uniquement le raccord sur l'adaptateur et maintenez l'enregistreur de données immobile. Maintenez l'enregistreur de données immobile pendant que vous le vissez sur le raccord du câble à lecture directe.

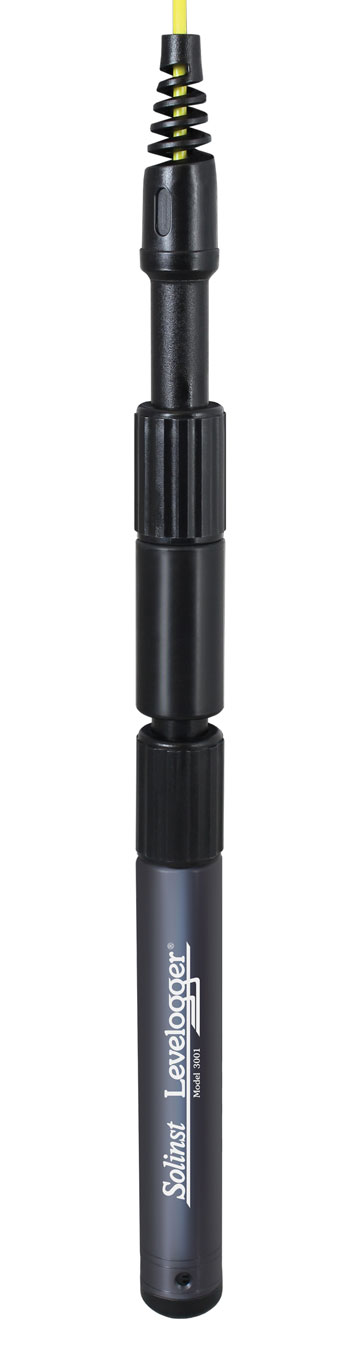

levelogger edge raccordé à un câble à lecture directe de l5 à l'aide d'un adaptateur drc edge–l5

Figure 10-11 : Levelogger Edge raccordé à un câble à lecture directe de L5 à l'aide d'un adaptateur DRC Edge–L5

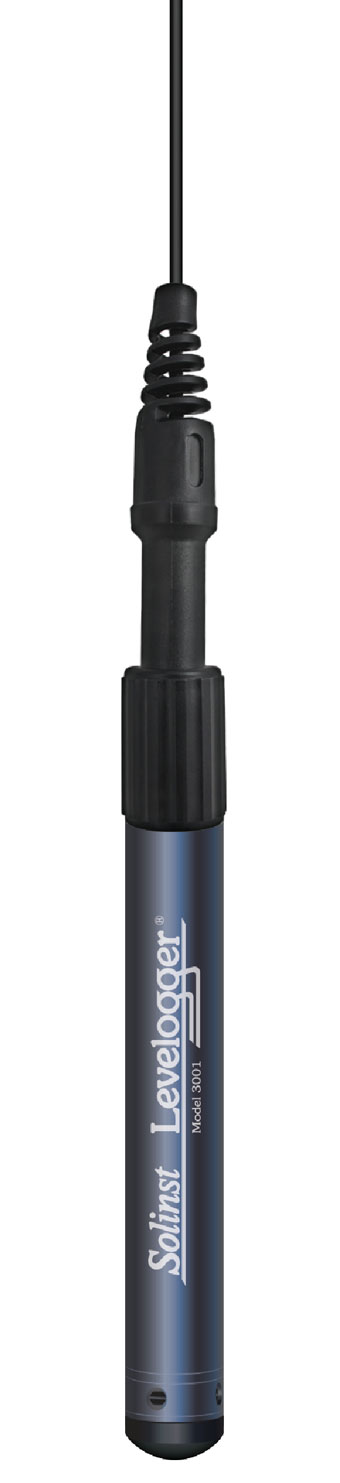

levelogger edge raccordé à un câble à lecture directe de style plus ancien

Figure 10-12 : Levelogger Edge raccordé à un câble à lecture directe de style plus ancien





Remarque :

Les dimensions d'un câble à lecture directe de style plus ancien sont les mêmes que celles du câble à lecture directe L5.



Suivez les étapes ci-dessous pour raccorder un ensemble de câble à lecture directe à un Levelogger 5 :

  1. Retirez le couvercle d'installation du Levelogger, alignez la prise optique du câble à lecture directe L5 avec le Levelogger, puis vissez fermement le raccord sur le Levelogger (tout en maintenant l'enregistreur de données immobile). Si vous utilisez un adaptateur, vissez d'abord l'adaptateur sur le Levelogger, puis vissez le raccord du câble à lecture directe sur l'adaptateur (tout en maintenant l'adaptateur immobile).
  2. Remarque :

    Le joint torique à l'extrémité optique du Levelogger doit être inspecté régulièrement et remplacé si nécessaire. Voir section 10.2.

    Afin d'assurer une étanchéité à l'eau parfaite, lorsque vous raccordez un câble à lecture directe ou à un adaptateur, serrez le raccord sur le Levelogger jusqu'à ce que le joint torique vert ne soit plus visible.



raccordement acceptable du câble à lecture directe

    Figure 10-13 : Raccordement acceptable du câble à lecture directe



  1. Le Levelogger (et l'adaptateur) et le câble à lecture directe peuvent passer à travers le trou pratiqué dans l'insert du couvercle de puits.
  2. Le connecteur de surface du câble à lecture directe s'insère dans l'insert du couvercle du puits.
  3. Il est possible d'ouvrir les deux trous obturés dans le couvercle du puits, afin d'offrir un port d'accès pour un Barologger ou à une sonde de mesure de niveau d'eau.

Lors du retrait d'un câble à lecture directe d'un Levelogger ou de l'adaptateur (ou d'un adaptateur), veillez à faire uniquement tourner le raccord. Pour éviter tout dommage possible, veillez à ne pas tordre le manchon anti-traction du câble à lecture directe.



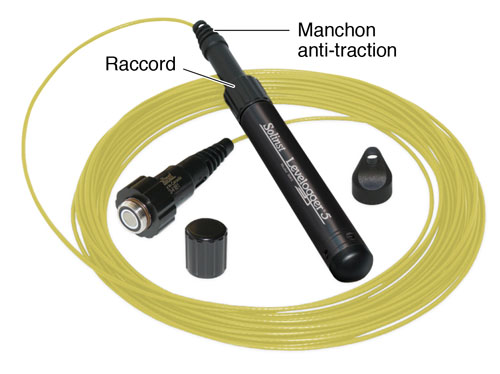

manière correcte de retirer un câble à lecture directe d'un levelogger

manière correcte de retirer un câble à lecture directe d'un levelogger

Figure 10-14 : Manière correcte de retirer un câble à lecture directe d'un Levelogger
