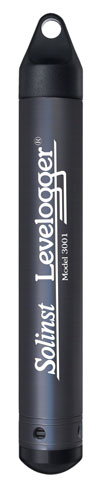

La sonde Levelogger Edge est un enregistreur de données absolu (non ventilé), qui mesure le niveau et la température d'eaux souterraines et de surface. Les niveaux d'eau sont affichés sous forme de relevés de pression compensée en température, et peuvent être compensés pour les effets barométriques à l'aide d'un Barologger.
Remarque :
Solinst recommande d'utiliser la plus récente version du microprogramme Levelogger Edge avec la dernière version du logiciel Levelogger. Voir section 2.3.
| Caractéristiques techniques de l'enregistreur Levelogger Edge | |
|---|---|
| Capteur de niveau : | Silicium piézorésistif avec capteur en Hastelloy |
| Gammes : | 15, 10, 20, 30, 100, 200 m |
| Précision : | ± 0,05 % de la pleine échelle |
| Résolution : | 0,001 à 0,0006 % de la pleine échelle |
| Normalisation : | Compensation automatique de la température |
| Plage de température de compensation : | 0 à 50 °C |
| Capteur de température : | Thermomètre à résistance de platine |
| Précision du capteur de température : | ± 0,05 °C |
| Résolution du capteur de température : | 0,003 °C |
| Autonomie des piles : | 10 ans (sur la base de 1 relevé par minute) |
| Précision de l'horloge (typique) : | ± 1 minute/an (à des températures comprises entre -20 et 80 °C) |
| Température de fonctionnement : | -20 à 80 °C |
| Nbre maximal de relevés : | 40 000 séries de relevés |
| Mémoire : | En mode d'enregistrement continu ou sans recouvrement |
| Débit de transmission : | 9600 bit/s, 38 400 bit/s avec lecteur optique USB |
| Interface de communication : | Lecteur optique infrarouge : USB, RS-232, SDI-12 |
| Dimensions : | 22 x 159 mm (7/8 x 6,25 po) |
| Poids : | 129 grammes (4,5 oz) |
| Résistance à la corrosion : | Corps avec revêtement PVD en céramique au titane et capteur de pression en Hastelloy résistant à la corrosion |
| Autres matériaux mouillés : | Delrin, Viton, acier inoxydable 316L |
| Modes d'échantillonnage : | Linear (Linéaire), Event Based & User-Selectable Schedule with Repeat Mode (Basé sur des événements et programmé par l'utilisateur avec mode répétition), Future Start (Démarrage programmé), Future Stop (Arrêt programmé), Real Time View (Visualisation en temps réel) |
| Fréquence des mesures : | De 0,125 seconde à 99 heures |
| Compensation barométrique : | Grande précision, dans l'air uniquement, Barologger Edge |
| Modèles | Pleine échelle | Précision | Résolution |
|---|---|---|---|
| M5 | 5 m (16,4 pi) | ±0,3 cm (0,010 pi) | 0,001 % de la pleine échelle |
| M10 | 10 m (32,8 pi) | ±0,5 cm (0,016 pi) | 0,0006% de la pleine échelle |
| M20 | 20 m (65,6 pi) | ±1 cm (0,032 pi) | 0,0006% de la pleine échelle |
| M30 | 30 m (98,4 pi) | ±1,5 cm (0,064 pi) | 0,0006% de la pleine échelle |
| M100 | 100 m (328,1 pi) | ±5 cm (0,164 pi) | 0,0006% de la pleine échelle |
| M200 | 200 m (656,2 pi) | ±10 cm (0,328 pi) | 0,0006% de la pleine échelle |
