3.0 Installation de l'AquaVent MODBUS

REMARQUE :

Pour plus d'informations sur le téléchargement et le démarrage du logiciel PC Levelogger, consultez le Guide de l'utilisateur des enregistreurs de données ventilés.



3.1 Configuration de l'adresse de l'appareil MODBUS

En l'absence d'un enregistreur AquaVent fonctionnel ou sans définir une adresse spécifique ou un débit de transmission, la Wellhead sera mise sous tension avec par défaut une adresse d'appareil MODBUS de 1 et un débit de transmission de 19 200 bauds.

REMARQUE :

Le câble de connexion RS-232 ou RS-485 peut rester en place pendant la programmation de l'AquaVent.

Pour définir l'adresse de l'appareil pour l'enregistreur AquaVent, celui-ci doit être connecté au logiciel PC Solinst Levelogger. L'AquaVent communique avec le logiciel à l'aide d'un câble de connexion USB connecté à la tête de puits SPX. Le câble de connexion USB se connecte à la connexion à 10 broches (protocole Solinst) de la tête de puits.

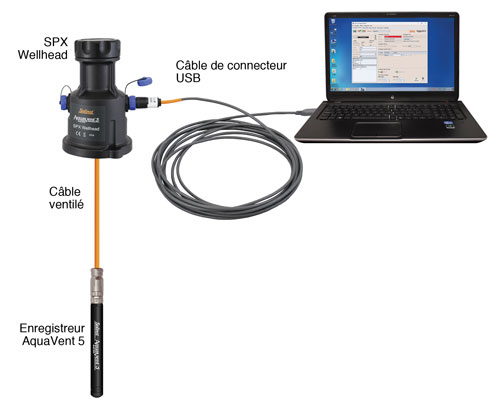

solinst aquavent communiquant avec le logiciel levelogger

Figure 3-1 : Communication avec le logiciel Levelogger



Après avoir lancé le logiciel Levelogger, la fenêtre principale s'affiche, en ouvrant l'onglet Datalogger Settings (Paramètres de l'enregistreur).

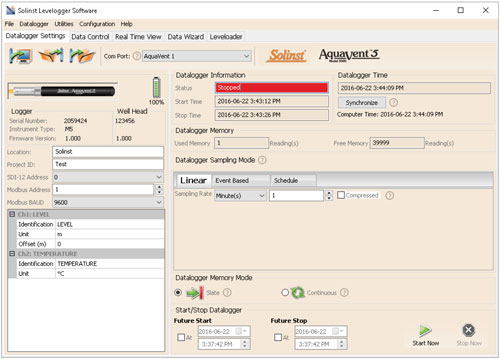

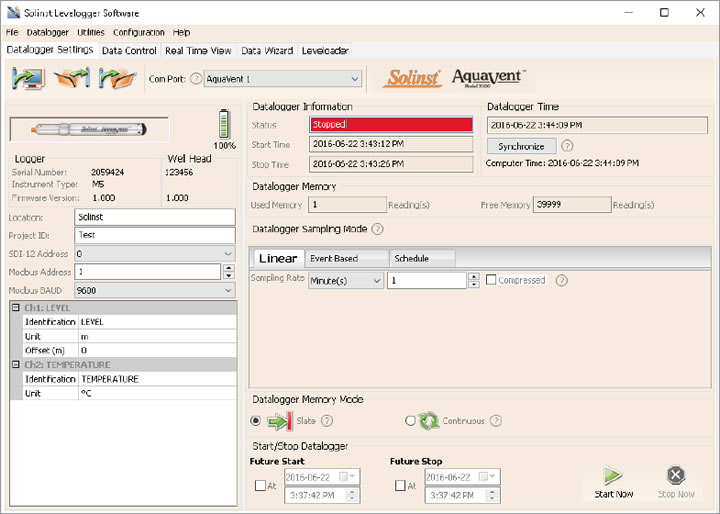

onglet des paramètres de l'enregistreur

Figure 3-2 : Onglet des paramètres de l'enregistreur



Sélectionnez l'appareil approprié dans menu déroulant « Com Port » en haut de la fenêtre, dans la partie centrale.

Cliquez sur pour récupérer les réglages actuels de l'enregistreur AquaVent actuellement connecté.

Après avoir récupéré les paramètres de l'AquaVent connecté, l'onglet Paramètres de l'enregistreur de données identifiera le type d'instrument, les numéros de série, les versions du micrologiciel, l'ID du projet, l'emplacement, les paramètres des canaux et le niveau de la batterie.

Vous pouvez définir l'adresse et le débit de transmission MODBUS sur cet onglet. Les adresses valides sont comprises entre 1 et 247.

REMARQUE :

Une fois que vous avez terminé la programmation de votre enregistreur AquaVent, débranchez le câble de connexion USB de la Wellhead. La Wellhead communique avec le réseau MODBUS uniquement lorsque seul le câble de connexion RS-232 ou RS-485 est raccordé.

Vous pouvez également modifier l'unité de mesure des voies de niveau et de température de l'AquaVent.

Une fois que vous avez défini l'adresse, le débit de transmission et tous les autres paramètres souhaités , cliquez sur le bouton de démarrage . Cela applique 'adresse et les paramètres de configuration à l'enregistreur ET commence l'enregistrement des mesures dans l'AquaVent de façon interne.

Si vous ne souhaitez pas que votre AquaVent enregistre les relevés de façon interne et indépendante du MODBUS, cliquez sur le bouton d'arrêt .

(Voir la section 2 pour plus d'informations sur l'option d'enregistrement indépendant).
