Ensemble de capuchon de puits dédié 2"

solinst 2 inch dedicated 12v submersible pump well head manifold





solinst dedicated 12v submersible pump illustration

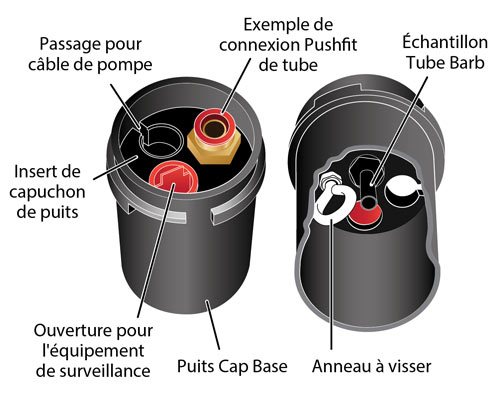

(#116244) Comprend la base de capuchon de puits, le capuchon, l'insert et le support de suspension (adaptateur 4" également disponible (#110235))

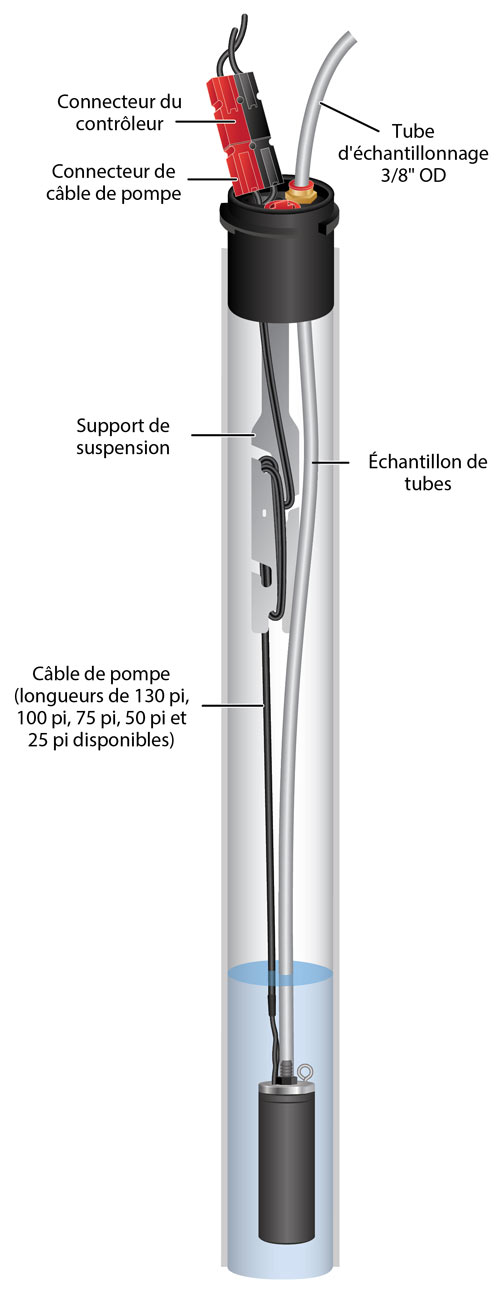

  1. Enroulez l'extrémité supérieure du câble de la pompe autour du support de suspension, en insérant le câble dans les découpes du support pour le fixer. Laissez environ 3" de mou dans le câble de la pompe (l'extrémité supérieure comporte des connecteurs pour le contrôleur) au-dessus du haut du support.

    2. Remarque:

    Les trous dans le support peuvent accueillir des attaches torsadées ou des attaches zippées pour fixer le câble au support, si vous le souhaitez.



  2. Juste au-dessus du support de suspension, glissez le câble de la pompe à travers le passage sur le côté de l'insert du capuchon de puits et dans l'ouverture (raccordement du tube sur l'insert vers le haut). Alignez l'insert avec le support de suspension pour éviter de tordre le câble.
  3. Connectez le tube d'échantillon de la pompe à la cannelure du tube au bas de l'insert du capuchon du puits. Assurez-vous que le tube est poussé à fond sur la cannelure du tube.
  4. Faites glisser la base du capuchon de puits sur le tubage du puits.
  5. Abaissez la pompe dans le puits jusqu'à ce que le support de suspension repose sur l'épaulement de la base du couvercle du puits.
  6. Pousser une courte longueur de tube d'échantillon de 3/8" de diamètre extérieur dans la connexion pushfit sur le dessus du bouchon de puits.
  7. Connectez le contrôleur au connecteur du câble de la pompe et faites fonctionner la pompe 12 V de la même manière que celle décrite à la page 1.

    8. Remarque:

    Pendant l'échantillonnage, le bouchon rouge peut être retiré de l'ouverture dans l'insert du capuchon du puits pour accueillir d'autres équipements de surveillance, tels qu'un indicateur de niveau d'eau Solinst ou un enregistreur de niveau.



  8. Une fois l'échantillonnage terminé, libérez le tube d'échantillonnage du raccord pushfit en appuyant sur les deux côtés de l'anneau supérieur et retirez le tube.
  9. Fixez le capuchon de puits à la base du capuchon de puits. Fixez un cadenas en option si nécessaire.
