6.0 Installation d'un LevelSender

Le LevelSender est conçu pour être installé de façon pratique à l'intérieur d'un tubage de puits de 5 cm (2 pouces), ou 10 cm (4 pouces) en utilisant un adaptateur. Cependant, d'autres installations sont acceptables si des précautions adéquates sont prises.

Le LevelSender a une classe de protection IP67 (résistance à la poussière et à une immersion jusqu'à 1 mètre de profondeur pendant 30 minutes) et ne doit donc pas être immergé pendant de plus longues périodes.La plage de température de fonctionnement est de -20 à 60 ºC.

La carte SIM, les piles et l'antenne doivent avoir été installées avant de configurer un LevelSender en utilisant le logiciel LevelSender pour PC (voir Section 2).

Remarque :

vous pouvez songer à utiliser une tête de puits de protection étendue de style à couvercle supérieur. Cela vous offrirait un accès complet aux composants du LevelSender en haut du puits de surveillance. Elle est faite de plastique, ce qui évite les interférences sur les signaux qu'un boîtier de protection métallique pourrait causer.



6.1 Installation d'un LevelSender dans un puits

Chaque station LevelSender est fournie avec un ensemble de couvercle de puits de 5 cm (2 pouces) et un support de suspension. Pour les têtes de puits de 10 cm (4 pouces), un adaptateur est disponible en option pour l'utiliser sur une base du couvercle de puits de 5 cm (2 pouces).

Il est recommandé d'utiliser le support de suspension pour augmenter la sécurité des câbles de lecture lorsqu'ils sont déployés.

accessoires d'installation de puits solinst levelsender

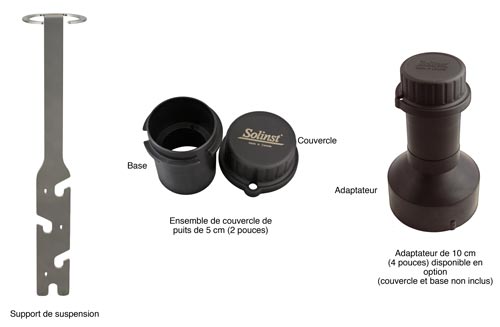

Figure 6-1 : Accessoires d'installation d'un LevelSender



Ce qui suit est la méthode recommandée pour l'installation d'un LevelSender dans un puits de 5 cm (2 pouces) :

  1. Si vous raccordez un LevelSender à un Levelogger déjà installé sur le terrain avec un câble de lecture directe et un ensemble de couvercle de puits Solinst, vous devez retirer l'installation du puits. Vous pouvez conserver la base du couvercle du puits, mais vous n'avez pas besoin de l'insert du couvercle de puits.
  2. Remarque :

    chaque LevelSender est fourni avec un ensemble de couvercle de puits de 5 cm (2 pouces), sans insert.



supprimer l'installation solinst levelogger existante

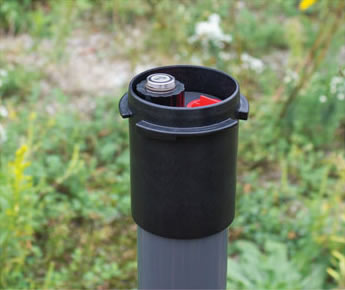

Retrait du système Levelogger existant

retirez l’insert de bouchon de puits solinst levelogger de la base du bouchon de puits

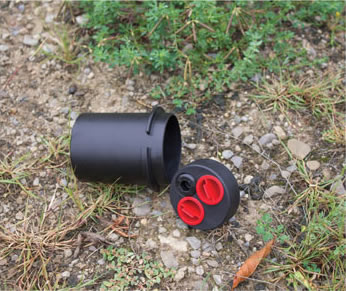

Retrait de l'insert du couvercle de puits de la base du couvercle du puits

Figure 6-2 : Retrait du système existant



Remarque :

si vous installez un Levelogger et un Barologger dans un même puits, vous aurez besoin d'un séparateur pour raccorder les deux enregistreurs au LevelSender. Reportez-vous à la section 2.4.1.

  1. Installez la base du couvercle du puits sur le tubage de puits.

installer la base du bouchon de puits solinst levelogger

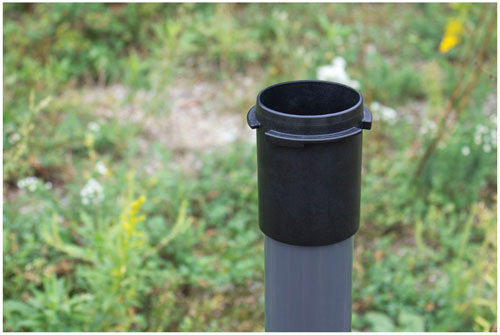

Figure 6-3 : Installation de la base du couvercle du puits

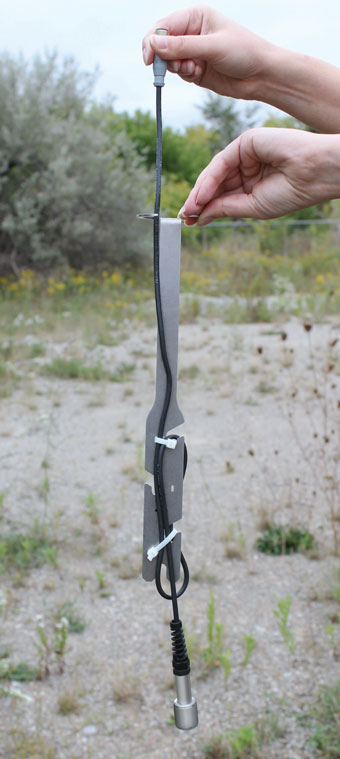

  1. Enroulez le câble lecteur autour du support de suspension, comme illustré sur la photo ci-dessous, en laissant environ 15 cm (6 pouces) de mou au-dessus de la partie supérieure du support. Utilisez des serrecâbles pour fixer le câble au support.

    Remarque :

    laissez suffisamment de mou au-dessus du puits pour pouvoir soulever le LevelSender de la base du couvercle du puits et installer une sonde de niveau d'eau pour effectuer des mesures périodiques de la distance à la surface de l'eau, sans perturber l'enregistreur de sa position au fond du puits.

    Si vous installez un Barologger, fixez le deuxième câble lecteur au support de suspension de la même manière.

    La longueur de câble lecteur enroulé autour du support de suspension dépend de votre application. Si vous installez un Barologger dans le même puits, le raccord entre le câble lecteur et le câble de lecture directe doit être décalé par rapport aux raccordements des Leveloggers, afin de tenir dans un puits de 5 cm (2 pouces). Le décalage des raccordements permet également de disposer de plus d'espace pour installer une sonde de niveau d'eau et effectuer des mesures périodiques de la distance à la surface de l'eau. Voir Section 6.2.

  2. Remarque :

    assurez-vous que le poids du câble lecteur ne repose pas sur un serre-câbles, mais qu'il est plutôt supporté par une des découpes dans le support de suspension.

fixez le câble du lecteur solinst levelsender au support de suspension

Figure 6-4 : Fixation du câble lecteur au support de suspension

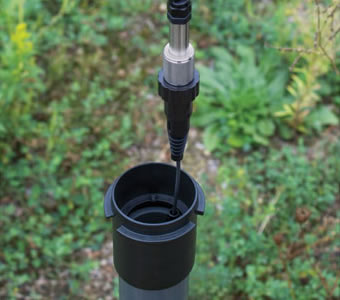

  1. Raccordez le Levelogger au câble de lecture directe (reportez-vous au manuel d'utilisation d'un Levelogger pour plus d'informations, si nécessaire). Raccordez le câble de lecture directe au câble lecteur. Reportezvous à la section 2.4 pour plus de détails. Abaissez lentement le ou les Levelogger(s) dans le puits.

connectez le câble à lecture directe solinst levelogger et le levelogger

connectez le câble à lecture directe solinst levelogger et le levelogger

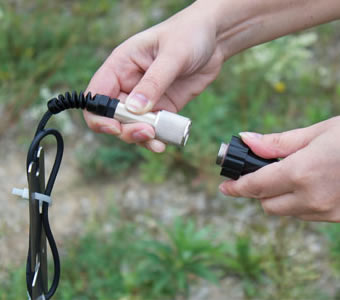

Figure 6-5 : Branchement du câble de lecture directe et du Levelogger

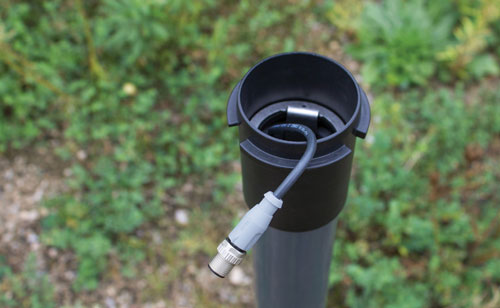

  1. Abaissez l'ensemble jusqu'à ce que le support de suspension repose sur l'épaulement dans la base du couvercle du puits.

abaissez le levelogger avec le câble à lecture directe et le câble levelsender reader dans le puits

Figure 6-6 : Abaissement de l'ensemble dans le puits



Remarque :

il existe trois trous dans la partie supérieure du support de suspension qui peuvent être utilisés pour le fixer dans la base du couvercle du puits avec des vis.

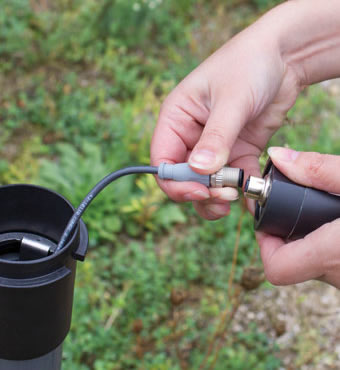

  1. Raccordez l'extrémité supérieure du câble lecteur au LevelSender (ou du séparateur). Reportez-vous à la section 2.4 pour plus de détails.

connecter le câble du lecteur à levelcender

connecter le câble du lecteur à levelsender

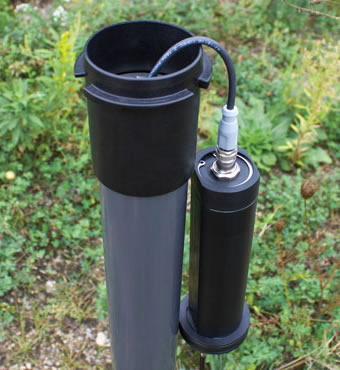

Figure 6-7 : Branchement du câble lecteur au LevelSender



Remarque :

laissez suffisamment de mou au-dessus du puits pour pouvoir soulever le LevelSender de la base du couvercle du puits et installer une sonde de niveau d'eau pour effectuer des mesures périodiques de la distance à la surface de l'eau, sans perturber l'enregistreur de sa position au fond du puits.

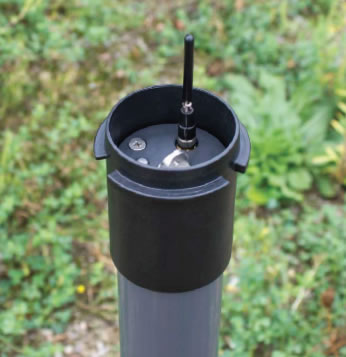

  1. Poussez avec précaution l'excédent de câble lecteur dans le puits, tout en abaissant le LevelSender pour le mettre en place. Le LevelSender présente des côtés plats qui lui permettent de se glisser le long du support de suspension. Le LevelSender reposera sur l'épaulement dans la base du couvercle du puits.

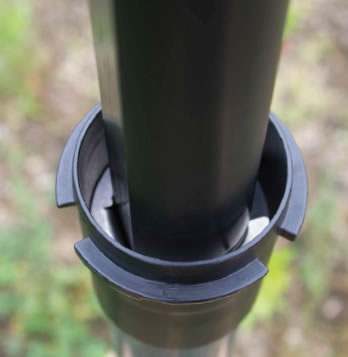

abaisser le solinst levelsender en position

définir le solinst levelsender en position dans le bouchon de puits levelogger

Figure 6-8 : Abaissement du LevelSender pour le mettre en place

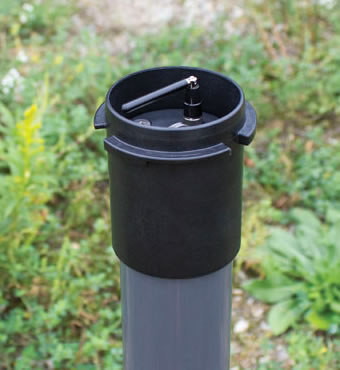

  1. Avec l'antenne recourbée, vous pouvez glisser la tête de puits sur la base du couvercle de puits.

installation du capuchon de puits solinst levelsender

installer le couvercle de capuchon de puits solinst levelsender

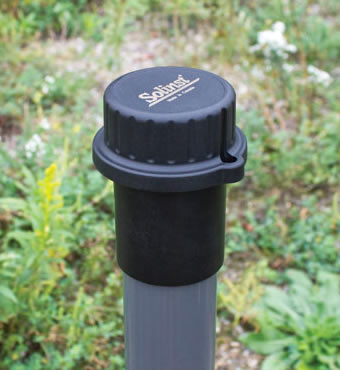

Figure 6-9 : Installation de la tête de puits



Remarque :

reportez-vous au manuel d'utilisation d'un Levelogger pour plus de détails spécifiques à l'installation de Leveloggers et de Barologgers.



6.2 Exemples d'installation d'un LevelSender

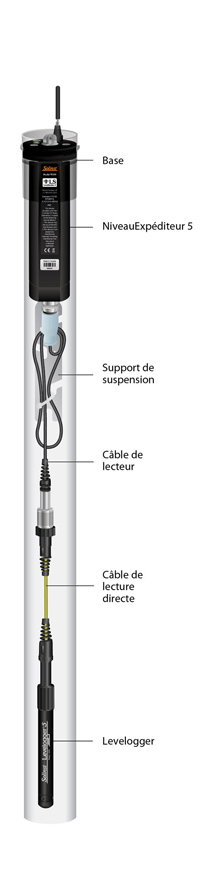

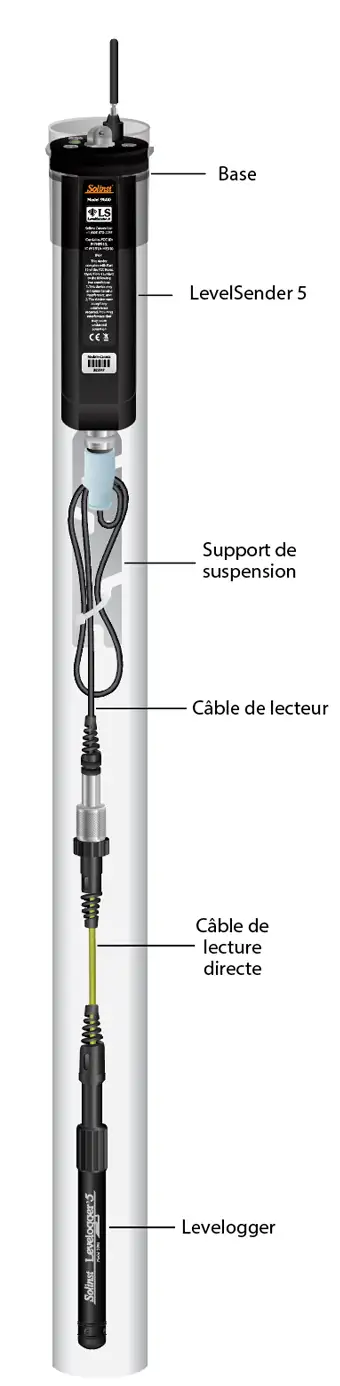

installation de levelsender avec un levelogger solinst

Figure 6-10 : Installation d'un Levelogger unique



adaptateur de lecture directe

Adaptateur de Lecture Directe

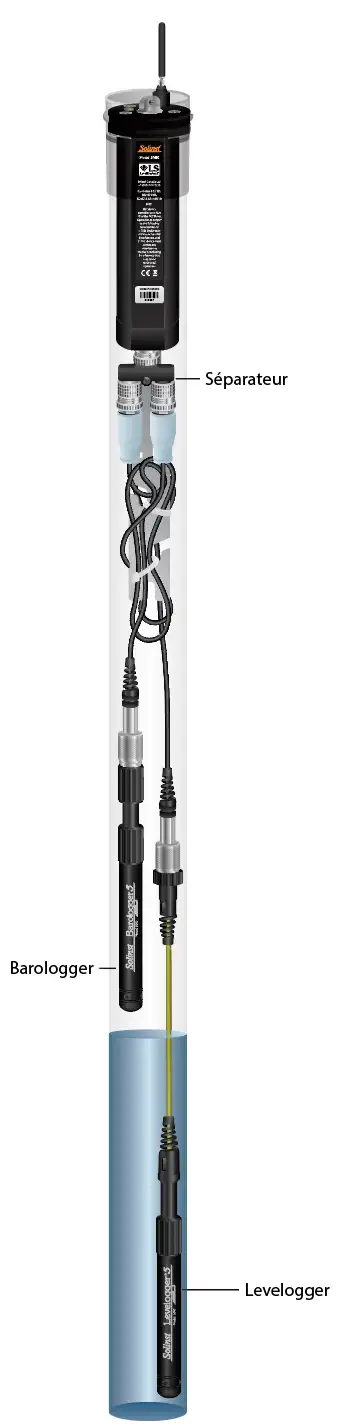

installation de levelsender montrant un levelogger et un barologger

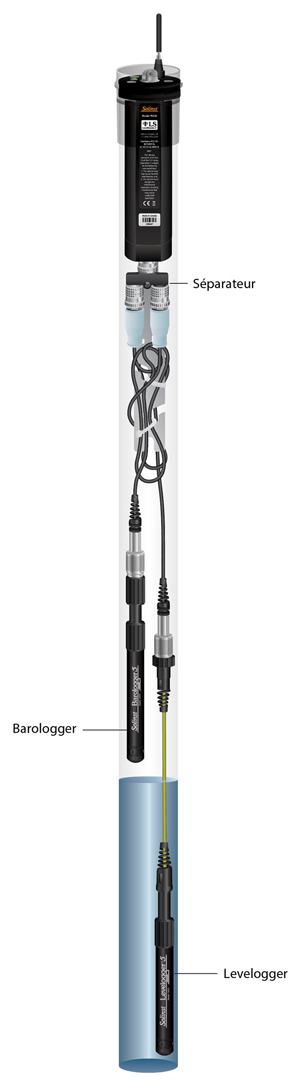

Figure 6-11 : Installation d'un Levelogger et d'un Barologger (branchements décalés du câble lecteur)



Remarque :

Lors de l'installation d'un Barologger, il est possible d'utiliser un adaptateur de lecture directe à signal optique à la place d'un câble de lecture directe, si une longueur de câble supplémentaire n'est pas nécessaire. Cependant, gardez à l'esprit qu'il est toujours recommandé d'installer un Barologger dans un environnement thermique similaire à celui du Levelogger, et qu'il doit être suspendu au-delà de la ligne de gel et suffisamment profond pour éviter des fluctuations de température importantes.

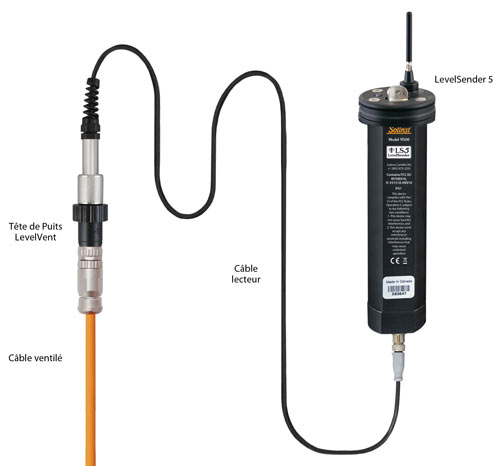

6.3 Installation d'un LevelVent

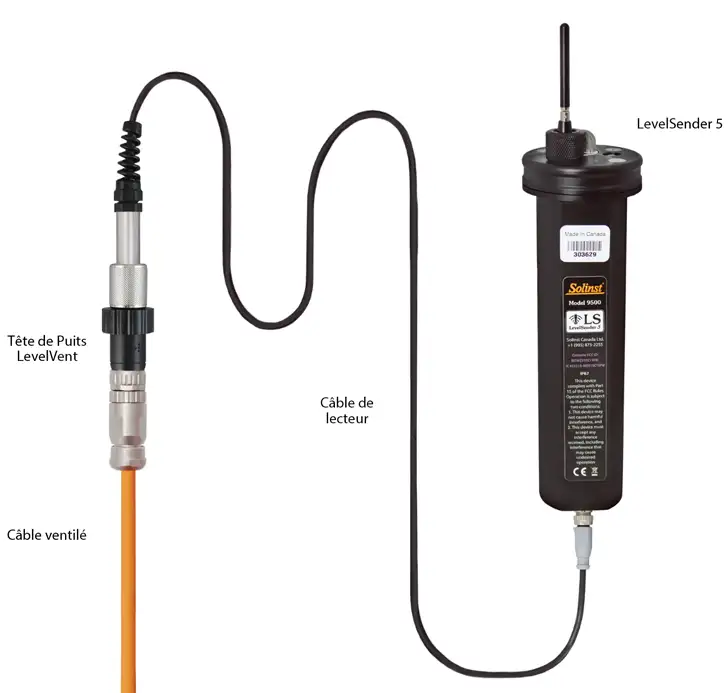

configuration de la connexion d'installation solinst levelvent avec le système de télémétrie levelsender

Figure 6-12 : Installation d'un LevelVent



Remarque :

reportez-vous au manuel d'utilisation des enregistreurs de données ventilés pour plus d'informations sur les composants et les raccordements du LevelVent.



6.4 Installation d'un AquaVent

configuration de la connexion d'installation solinst aquavent avec le système de télémétrie levelsender

Figure 6-13 : Installation d'un LevelVent



Remarque :

reportez-vous au manuel d'utilisation des enregistreurs de données ventilés pour plus d'informations sur les composants et les raccordements du AquaVent.



6.5 Considérations concernant l'intensité du signal et l'antenne

Vous devriez envisager de tester l'intensité du signal cellulaire sur le site avant d'installer votre LevelSender. Vous pouvez aussi utiliser votre téléphone cellulaire pour vous faire une idée.

En général :

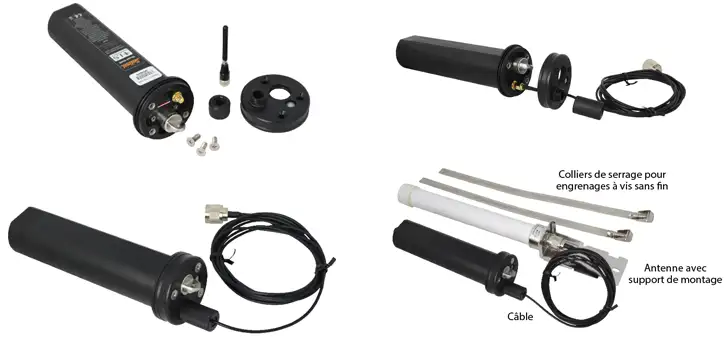

Un signal de réception avec seulement 1 ou 2 barres signifie qu'il peut y avoir des problèmes avec la transmission de données. Vous voudrez peut-être envisager l'utilisation d'une autre antenne, ou l'ajout d'un câble d'extension d'antenne, de manière à installer l'antenne à l'extérieur de l'enceinte de protection. Vous pouvez également envisager de vous déplacer sur le site à un endroit ayant une meilleure réception.

Remarque :

Le type d'enceinte utilisé pour le LevelSender peut affecter l'intensité du signal. Par exemple un tubage de puits en acier peut provoquer des interférences. Monter l'antenne à l'extérieur de l'enceinte de protection pourrait résoudre ce problème.

Un signal de réception avec 3 ou 4 barres indique une excellente intensité ; il ne devrait pas y avoir de problèmes de transmission.
