Ports d'échantillonnage et collecteurs

La conception du système de Waterloo expliquée

Le système Waterloo utilise des composants modulaires qui forment une chaîne de tubage étanche composée de différentes longueurs de tubage, de packers, de ports, d'un bouchon de base et d'un collecteur de surface. Cela permet un placement précis des orifices dans des zones de surveillance précises.

Des tubes de surveillance fixés à la tige de chaque orifice relient individuellement cette zone de surveillance à la surface. Le système standard est construit sur du PVC Sch. 80 de 50 mm (2") pour s'adapter aux trous de forage de 75 à 100 mm (3 à 4") et utilise des packers de 915 mm (3 ft) de long. Des composants en acier inoxydable et des tubes de surveillance de différents diamètres sont disponibles.

Joints d'étanchéité modulaires**

La conception du joint à glissement du système Waterloo utilise un fil de cisaillement en nylon et un double joint torique. Cela permet d'obtenir des joints fiables et étanches, de sorte que le cœur du tubage Waterloo est isolé des eaux de formation externes. L'eau souterraine n'est accessible que par les tiges de l'orifice et l'équipement de surveillance qui y est attaché. Ce joint étanche empêche également le contact entre l'eau de gonflage du packer à l'intérieur du tubage et l'eau de la formation à l'extérieur du tubage.

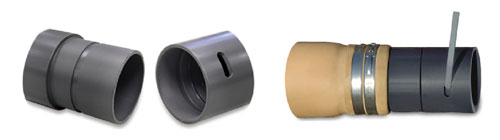

Joints O-Ring avec fil de cisaillement

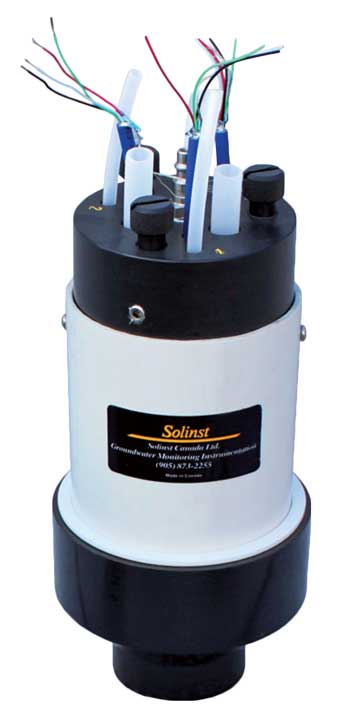

Collecteur multi-purge Tête de puits

Collecteurs de tête de puits personnalisés

Le collecteur complète le système en surface. Il organise, identifie et coordonne les tubes et/ou câbles de chaque zone de surveillance.

Le collecteur permet de connecter tour à tour chaque transducteur dédié, et une connexion simple, en une seule étape, pour le fonctionnement des pompes. Lorsque des pompes dédiées sont sélectionnées, une tête de puits unique permet de purger des zones individuelles séparément, ou de purger de nombreuses zones simultanément pour réduire les temps d'intervention.

** Brevet américain 5,255,945
