Pour commencer

Remarque :

pour plus d'informations sur l'utilisation de votre logger AquaVent avec les protocoles Modbus ou SDI-12, veuillez vous référer aux guides de l'utilisateur séparés.

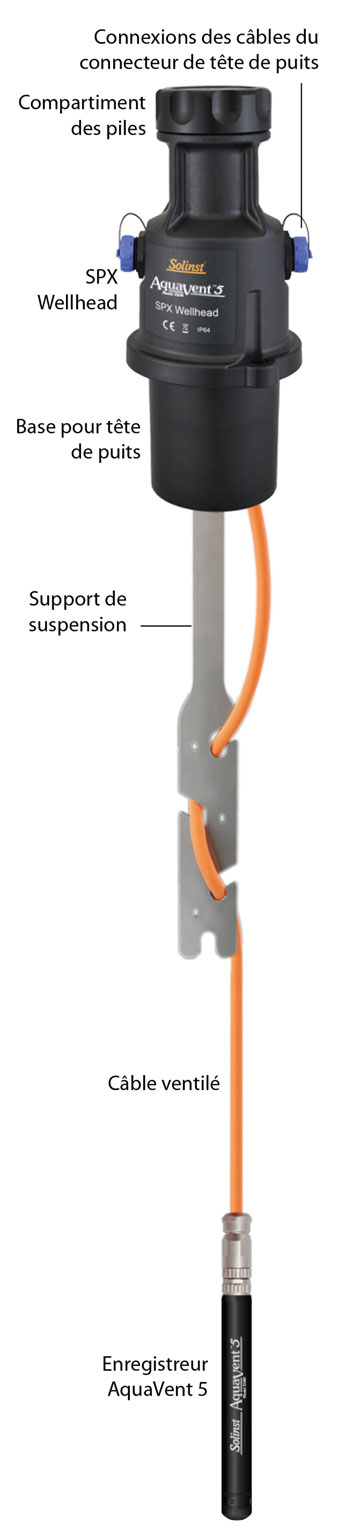

configuration du système d'enregistreur de données de niveau d'eau ventilé solinst aquavent

AquaVent System Setup

  1. Veuillez télécharger le logiciel depuis www.solinst.com/downloads puis installer le logiciel Levelogger sur votre ordinateur.
  2. Installez les piles dans la Wellhead. La Wellhead utilise 4 piles AA 1,5 V au lithium remplaçables par l'utilisateur.
  3. Raccordez la Wellhead et l'enregistreur au câble ventilé :

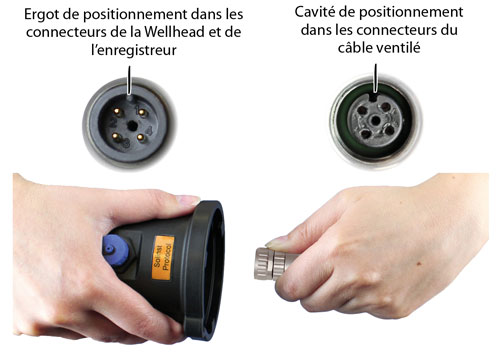

broche d’alignement aquavent dans les connecteurs de tête de puits et d’aquavent logger

prise d’alignement aquavent dans les connecteurs de câble ventilé



alignez le support d'alignement avec la broche d'alignement



Alignez la cavité de positionnement du connecteur du câble ventilé avec l'ergot de positionnement du connecteur de la Wellhead.

Poussez avec précaution les connecteurs l'un vers l'autre. Tournez le connecteur du câble légèrement jusqu'à ce que vous perceviez un petit clic lorsque le raccordement correct se fait.

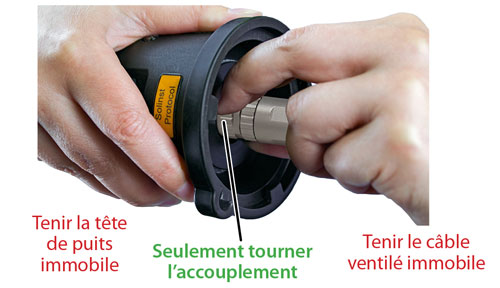

connexion du câble ventilé aquavent solinst au collecteur de la tête de puits



Serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble. Serrez le raccord jusqu'à ce qu'il soit bien en place. Veillez à ne pas tordre le câble ventilé ou la Wellhead.

Suivez la même procédure lors de la connexion de l'enregistreur au câble ventilé.

Remarque :

reportez-vous à page 6 pour des consignes concernant l'installation du support de suspension, comme illustré à droite.

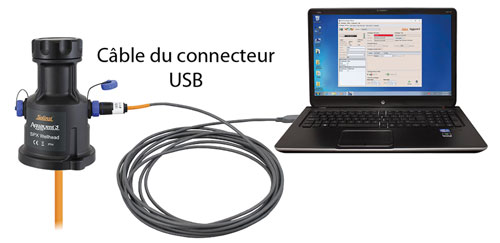

câble du connecteurusb
  1. Raccordez le câble du connecteur USB à la prise à10 broches (protocole Solinst) sur la Wellhead, puis branchez le câble du connecteur USB à votre ordinateur.
