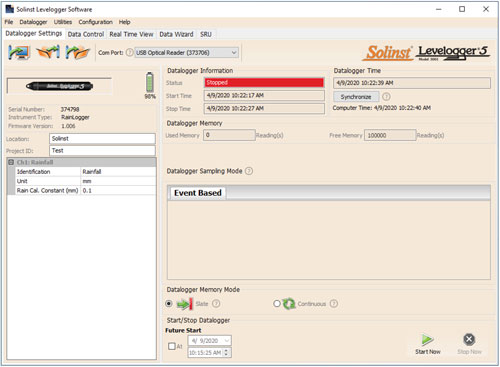

Figure 5-4 : Configuration de la voie d'un Rainlogger
L'enregistreur Rainlogger dispose d'une seule voie de mesure. La voie RainFall (Pluie) enregistre chaque instant de basculement du godet basculant connecté et rapporte la quantité de pluie par basculement (valeur de Rainfall Cal Constant).
- Identification (Identification) : décrit le paramètre de mesure de la voie. A été préconfiguré sur « RainFall » (Pluie). La voie peut être renommée en fonction de chaque projet. Le champ d'identification est utilisé pour l'en-tête de la voie, l'en-tête de la colonne de données et le nom du graphique lors de l'affichage des données. L'identification est limitée à 32 caractères.
- Units (Unité) : indique l'unité de mesure de la voie. L'utilisateur peut choisir entre deux unités de mesure possibles : mm ou in.
- Rainfall Cal Constant (Constante d'étalonnage de la pluie) : permet de saisir la valeur du facteur d'étalonnage correspondant au godet basculant que vous allez utiliser. Le facteur d'étalonnage est la quantité de pluie (mm, pouces) par basculement. Le facteur d'étalonnage est normalement indiqué sur une étiquette apposée sur le godet basculant ou dans la documentation du fabricant. Vous pouvez saisir la valeur du facteur d'étalonnage en mm ou en pouces.
