3.2 Installation de l'AquaVent SDI-12

REMARQUE :

Voir le Guide d'utilisation des enregistreurs de données ventilés pour les instructions détaillées d'installation de l'AquaVent.

  1. Vérifiez que l'enregistreur AquaVent est correctement raccordé à la tête de puits SPX Wellhead à l'aide d'un câble ventilé.
  2. Coupez l'alimentation au SDI-12 maître ou au réseau SDI-12.
  3. Raccordez le fil de masse noir du câble de connexion à la borne de masse du SDI-12 maître. Raccordez le fil de signal blanc au fil de signal de données du SDI-12 maître. Raccordez le fil de signal rouge au fil d'alimentation électrique 12 V CC du SDI-12 maître ou du réseau SDI-12.
  4. Vérifiez que le câble de connexion SDI-12 est raccordé à la SPX Wellhead. (Assurez-vous d'avoir débranché le câble de connexion USB après avoir programmé l'AquaVent avec le logiciel Levelogger).
  5. Mettez le SDI-12 maître ou le réseau SDI-12 sous tension, de sorte que l'alimentation soit appliquée au câble de connexion SDI-12. Le témoin à diodes de la SPX Wellhead doit émettre les signaux suivants dans l'ordre cidessous :
    • Cycle des trois couleurs s'allumant l'une après l'autre (3 cycles) pour indiquer un événement de mise sous tension.
    • 10 cycles de clignotement rapides alternant le jaune et le vert pour indiquer que la communication avec l'AquaVent a été établie, que l'adresse de l'appareil SDI-12 a été définie pour représenter que l'interface de l'AquaVent et du SDI-12 est en ligne.
    • 10 cycles de clignotement rapides alternant le jaune et le rouge pour indiquer que la communication n'a PAS été établie ; l'interface SDI-12 a alors été mise en ligne en utilisant l'adresse par défaut ASCII « 0 ». (Vérifiez les connexions de l'enregistreur AquaVent).
  6. La tête de puits SPX Wellhead et l'enregistreur AquaVent sont physiquement et correctement branchés au SDI-12 maître et au réseau SDI-12.

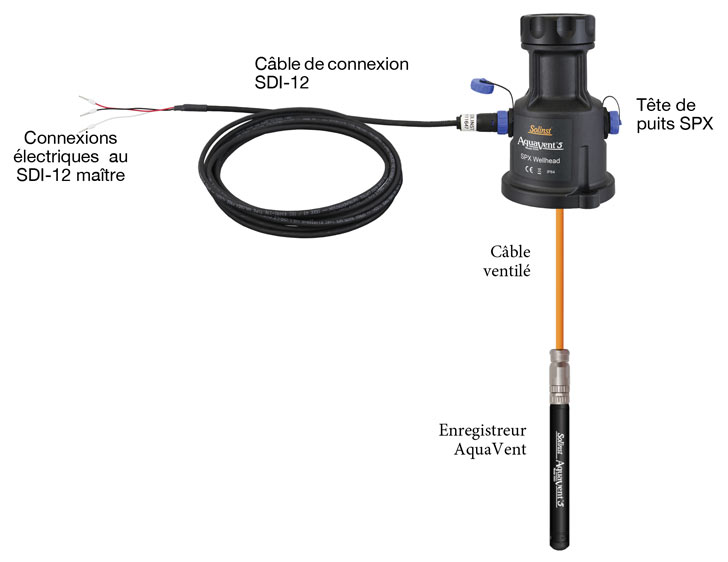

Figure 3-3 : Installation de l'AquaVent SDI-12
