Configuration Matérielle

1) Pour commencer

Avant de pouvoir commencer à utiliser votre LevelSender 5, vous devez configurer les éléments suivants :

• Un compte chez Solinst, ou un fournisseur de services cellulaires, pour recevoir une carte SIM et les informations de configuration pour votre LevelSender 5 (plan de service d'utilisation des données pour un réseau 4G LTE-M, y compris la messagerie texte si vous n'utilisez pas Solinst Cloud).
• Adresses électroniques distinctes et dédiées à la station d'accueil et à l'expéditeur LevelSender 5. Si vous n'utilisez que l'option de transfert de fichiers FTP et/ou si vous n'avez pas besoin de mises à jour à distance pour votre LevelSender, vous n'avez pas besoin d'attribuer une adresse e-mail à votre LevelSender.

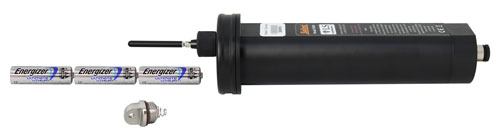

2) Installation des piles

Un LevelSender 5 utilise trois piles AA 1,5 V au lithium remplaçables par l'utilisateur. Pour installer les piles :

1. Dévissez le couvercle en acier inoxydable du LevelSender.
2. Installez les trois piles avec les bornes positives insérées en premier/vers le bas.
3. Remettez le couvercle en acier inoxydable en place.

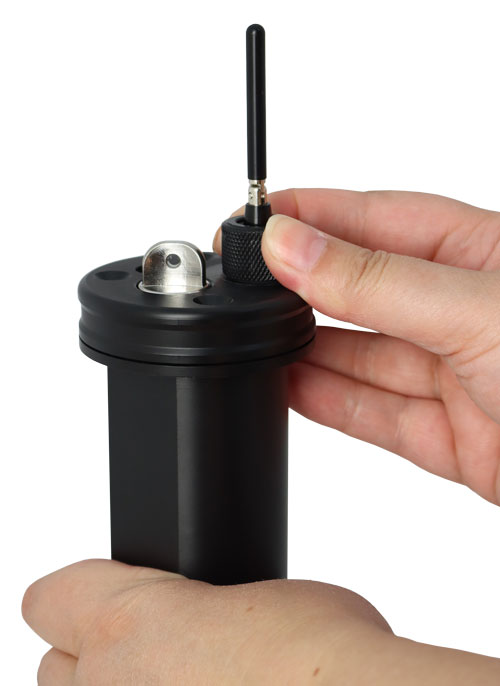

3) Branchement de l'antenne

1. Utilisez un tournevis cruciforme pour dévisser les trois vis sur la partie supérieure du LevelSender 5.
2. Tirez sur le couvercle supérieur du LevelSender 5.
3. Pour brancher l'antenne, alignez le connecteur et vissez-le sur le connecteur dans la partie supérieure du LevelSender. (L'antenne peut se plier pour permettre l'installation de la tête de puits.)

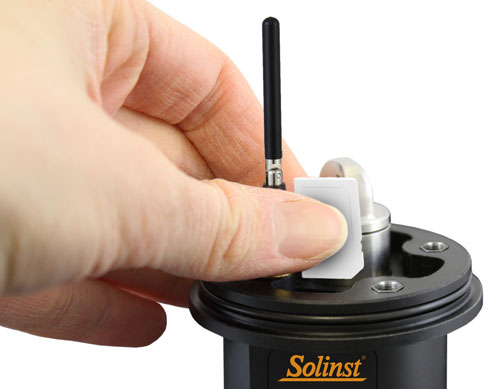

4) Installation de la carte SIM

1. Insérez la carte SIM dans la fente située en haut du LevelSender 5, comme indiqué sur la photo, avec le contact puce/métal vers le manchon de la batterie, le bord biseauté en premier.
2. Replacez le capuchon supérieur (au-dessus de l'antenne installée), poussez-le en place et fixez-le à l'aide des trois vis.
3. S'assurer que l'œillet se trouve dans l'écrou et installer l'écrou sur l'antenne et l'enfiler sur le capuchon supérieur.

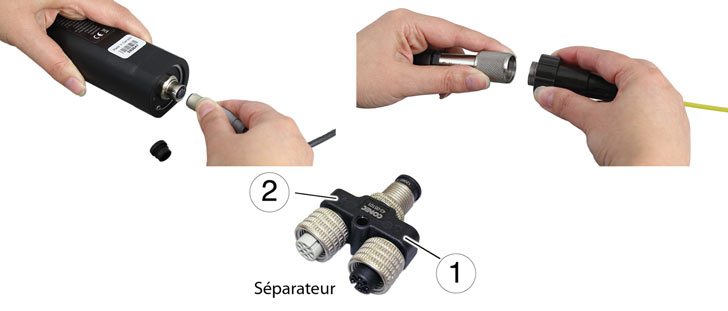

5) Connexion des enregistreurs

Chaque station LevelSender 5 possède un port unique pour raccorder un enregistreur ou un séparateur. Un séparateur fournit une connexion à un second enregistreur.

1. Assurez-vous que les ergots sont alignés, puis branchez le câble de lecture directement au LevelSender 5 ou au séparateur.
2. Raccordez le câble de lecture à un câble de lecture directe raccordé a un Levelogger 5 connecté, ou à une tête de puits LevelVent 5.
