Instructions pour le mini-emballeur pneumatique

Remarque:

Les packers 800M sont conçus pour des applications à court terme à l'intérieur de puits de diamètre extérieur nominal de 2". Cependant, si une utilisation continue plus longue est nécessaire, une surveillance quotidienne de la pression de gonflage cible et du joint de packer sera probablement nécessaire.



Emballeur à point unique : installation et gonflage

Les mini packers pneumatiques modèle 800M sont gonflés à l'air via un tube de 1/8" (3,2 mm) de diamètre extérieur s'étendant du packer à la surface. Une pompe à main manuelle avec une jauge peut être utilisée pour gonfler le packer. Veuillez lire attentivement ces instructions avant procéder.

  1. Coupez une longueur appropriée de tube de gonflage de 1/8" (3,2 mm) de diamètre extérieur pour s'étendre du packer à la surface. Ce tube doit s'étendre jusqu'à la surface avec suffisamment de mou pour permettre un gonflage facile.

    2. soupape de gonflage 800m

    Soupape de gonflage 800M



  2. Poussez l'extrémité supérieure du tube de gonflage dans le raccord à pousser sur la valve de gonflage (pour libérer le tube, appuyez sur les deux côtés du raccord et retirez le tube).
  3. Poussez l'autre extrémité du tube de gonflage dans le raccord à pousser sur le dessus du packer (pour libérer le tube, appuyez sur les deux côtés du raccord et retirez le tube).
  4. Le système est maintenant complet et peut être abaissé en position à l'aide d'un câble de support fixé au boulon à œil. Le Solinst Model 103 Tag Line peut être utilisé, fournissant une profondeur de déploiement mesurée exacte.

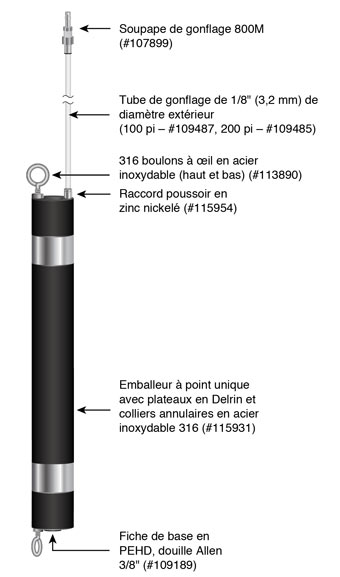

    5. configuration standard d'un packer à point unique avec ligne de gonflage

    Configuration standard d'un packer à point unique avec ligne de gonflage
    (Tube et valve de gonflage non inclus avec le packer)





Spécifications de l'emballeur 800M (Emballeuses à point unique et chevauchantes)

Taille du forage et pressions de gonflage
Taille du forage 1,9 - 2,1" (48 - 53 mm)
Pression de gonflage 20 - 30 psi, 140 - 205 kPa

Remarques:

  1. Pressions d'inflation doit être ajouté à la pression hydrostatique à la emplacement de l'emballeur.
  2. Profondeur maximale de la surface = 275 pi (84 m)
  3. Immersion maximale = 150 pi (46 m)
  4. Pression maximale = 30 psi ou 205 kPa au-dessus de la pression hydrostatique. (1 pied d'eau = 0,43 psi, 1 m d'eau = 9,8 kPa)
    par exemple: Pression requise pour : Packer placé à 100 pi (30 m) sous l'eau
    • Packer dans un puits de 2" : 20 psi minimum + (100 pi x 0,43 psi/pi) = 20 + 43 = 63 psi. (packer de 46 mm : 140 kPa minimum + (30 x 9,8 kPa/m) = 140 + 294 = 434 kPa)



Spécifications de l'emballeur 800M
Taille de l'emballeur OD 1,8" (46 mm)
Identifiant d'accès 1/2" (12,7 mm)
Longueur de la glande 7" (178 mm)
Longueur totale 12" (305 mm)
Poids 0,5 kg (1,2 lb)
Taille du forage 1,9 à 2,1" (48 à 53 mm)
Raccords de tuyauterie 1/2" NPT Femelle
Ligne de gonflage LDPE 1/8" OD 100 pi (#109487), 200 pi (#109485)
