La section Datalogger Sampling Mode (Mode d'échantillonnage de l'enregistreur de données) vous permet de choisir le type d'échantillonnage pour les mesures. Les options d'échantillonnage possibles sont Linear (Linéaire), Event Based (Basé sur des événements) et Schedule (Programmé).
Remarque :
Voir le tableau 5-1 pour les options de programmation propres au modèle.
Le mode d'échantillonnage Linear (Linéaire) dénote un intervalle de temps fixe entre des séries de mesure successives. Dans le cas du Levelogger 5, la fréquence d'échantillonnage peut être configurée sur toute valeur entre 0,125 seconde et 99 heures
Remarque :
L'autonomie typique des piles du Levelogger 5 est de 10 ans, en se basant sur 1 relevé par minute. Des prises de mesures plus fréquentes réduisent la durée de vie des piles. Par exemple, si un Levelogger 5 configuré en mode Continuous (Continu) avec un taux d'échantillonnage de 1 seconde, la pile s'épuisera après environ 4 mois.
Remarque :
Si un Levelogger 5 Junior ou Levelogger 5 LTC est configuré avec un taux d'échantillonnage de 5 secondes, la pile s'épuisera après environ 2,4 mois.
Figure 5-8 : Configuration de mode d'échantillonnage linéaire
Le mode d'échantillonnage Event Based (Basé sur des événements) est le moyen le plus efficace, du point de vue de la mémoire, de collecter des données. En mode d'échantillonnage Event Based (Basé sur des événements), l'enregistreur Levelogger est activé à chaque instant correspondant à la valeur de « Sample Rate » (Fréquence d'échantillonnage), afin de vérifier si les mesures ont changé par plus de la valeur de Change (Changement) depuis la dernière mesure enregistrée.
Dans le cas de l'enregistreur Levelogger 5, « LEVEL » (Niveau) ou « TEMPERATURE » (Température) est la mesure faisant l'objet de la surveillance. Sur un enregistreur Levelogger 5 LTC, vous pouvez également sélectionner « CONDUCTIVITY » (Conductivité). L'enregistreur Levelogger enregistre un nouveau relevé seulement si la mesure a changé par la valeur spécifiée, au point précis dans le temps, telle que définie par Sample Rate (Fréquence d'échantillonnage).
Remarque :
En mode d'échantillonnage Event Based (Basé sur des événements), la consommation des piles est principalement fonction de la fréquence d'échantillonnage. Par conséquent, avec une fréquence d'échantillonnage plus élevée, les piles s'épuisent plus rapidement, que les relevés soient enregistrés ou non.
Remarque :
En mode d'échantillonnage Event Based (Basé sur des événements), l'enregistreur Levelogger 5 dispose d'une mémoire totale de 60 000 séries de relevés, tandis que l'enregistreur Levelogger 5 LTC dispose d'une mémoire totale de 45 000 séries de relevés.
Remarque :
En mode d'échantillonnage Event Based (Basé sur des événements), l'enregistreur Levelogger Edge dispose d'une mémoire totale de 24 000 séries de relevés, tandis que l'enregistreur LTC Levelogger Edge dispose d'une mémoire totale de 18 650 séries de relevés. Le Levelogger Gold a une mémoire totale de 25 000 séries de relevés.

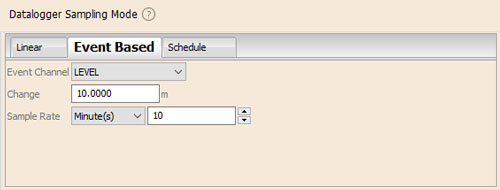

Figure 5-9 : Configuration de mode d'échantillonnage basé sur des événements
Un relevé par défaut sera par ailleurs stocké dans la mémoire de l'enregistreur de données 24 heures après le dernier enregistrement si aucun « changement » ne s'est produit entre-temps.
Remarque :
Les enregistreurs Rainloggers enregistrent en mode d'échantillonnage Event Based (Basé sur des événements) uniquement. Ils enregistrent chaque instant de basculement d'un auget basculeur.
Le mode d'échantillonnage Schedule Sampling (Programmé par l'utilisateur) vous permet de sélectionner un programme d'échantillonnage de type logarithmique adapté aux besoins de chaque application.
Le mode d'échantillonnage « Schedule » (Programmé par l'utilisateur) se configure en utilisant les boutons plus et moins pour ajouter ou soustraire des éléments dans la fenêtre Schedule (Calendrier de programmation). Le nombre maximum d'éléments dans un calendrier de programmation est de 30, chacun ayant sa propre fréquence d'échantillonnage en secondes, minutes, heures, jours ou semaines. Il est également possible de sélectionner « Pause » (Pause), ce qui arrête l'enregistrement par le Levelogger pendant la durée spécifiée.
Le nombre total cumulé de relevés encore disponibles, le nombre total de relevés et le temps de fonctionnement cumulé sont affichés. Si le nombre de relevés sélectionné dépasse la capacité de la mémoire de l'enregistreur, un message d'erreur apparaît.
Si vous cochez la case Repeat (Répéter), l'enregistreur Levelogger répète le calendrier de programmation jusqu'à ce que la mémoire soit pleine ou jusqu'à ce qu'il soit arrêté.

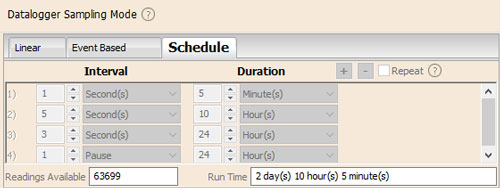

Figure 5-10 : Configuration de mode d'échantillonnage programmé
