Modèle 105
Simple et durable, l'indicateur Indicateur de cas de métal et de profondeur de puits est facile à utiliser pour détecter le tubage en métal ou pour mesurer la profondeur totale du puits. Il offre ces deux fonctions sans avoir à éteindre la sonde.
Indicateur de cas de métal et de profondeur de puits est utile pour déterminer le début et la fin de l'enveloppe métallique dans les constructions de puits existantes ou nouvelles, l'hydrofracturation et l'installation de packers ou d'autres instruments de fond.

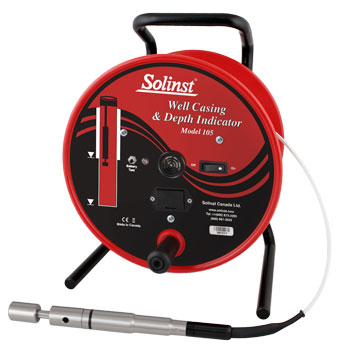

Le caisson de 105 puits et l'indicateur de profondeur utilisent une sonde en acier inoxydable à double fonction connectée à un ruban plat clairement identifié, installée sur un dévidoir bien équilibré.
Fonctionnement du caisson de forage et de l'indicateur de profondeur
La sonde possède un puissant ensemble magnétique interne pour détecter le cas de métal du puits. Lorsque la sonde est adjacente à un métal magnétique (par exemple de l'acier), un circuit est activé pour activer le avertisseur sonore et la lumière (bips sonores rapides et intermittents et lumière rouge clignotante). Lorsque la sonde n'est plus à côté du boîtier, les signaux s'arrêtent. Les profondeurs sont lues sur la bande à la surface.
Un plongeur au bas de la sonde est utilisé pour mesurer la profondeur totale du puits. La lumière et l'avertisseur s'activent lorsque le plongeur atteint le fond d'un puits et est poussé dans le corps de la sonde en complétant un circuit magnétique (bips sonores intermittents lents et lumière rouge clignotante).
La profondeur est lue sur la bande. Le bouton pratique de test de la batterie vérifie le circuit principal pour déterminer quand la batterie doit être remplacée. Pour un accès facile, la batterie est logée dans un tiroir à l'avant de la façade.
| Spécifications | |
|---|---|
| Température de fonctionnement de la bobine: | -20°C à +50°C |
| Température de fonctionnement immergée (bande / sonde): | -20°C à +80°C |
| Matériaux mouillés (ruban / sonde): | PVDF, Santoprène, Delrin®, Viton®, acier inoxydable 316 |
| Indice de pression de la sonde: | Entièrement submersible à la profondeur de toutes les longueurs de ruban |
| Poids de la sonde: | ~280 g (10 onces) |
| Taille de la sonde: | 22 mm x 193 mm (7/8" dia., 7,6" long) |
| Mesures: | ±0,06 m (0,2 pi) |
| Évaluation IP de la bobine: | IP64 (anti-poussière et antiéclaboussures) |
| Alimentation: | Pile alcaline de 9V standard |
Caractéristiques du boîtier et de l'indicateur de profondeur
- Une sonde pour l'indication de la profondeur du tubage et la mesure de la profondeur totale du puits
- Utilise un ruban plat non extensible, marqué au laser avec précision
- Longueur de bande pouvant atteindre 600 m (2000 pi)
- Les bandes de remplacement sont interchangeables avec d'autres compteurs.
- Conception robuste avec garantie de 3 ans
Applications d'Indicateur de cas de métal et de profondeur de puits
- Mesurer la profondeur totale du puits
- Installation de puits d'eau souterraine
- Détection de fissures dans le tubage
- Installation de l'écran de puits télescopique
- Installation des emballeurs et des instruments de fond
- Hydrofracturation
- Confirmation de la construction du puits existant
- Mise hors service des puits abandonnés
