Calibration de conductivité

Capteur de conductivité

L'étalonnage par l'utilisateur permet d'effectuer le réglage précis d'une sonde TLC lorsque le plongeur a été dégradé légèrement en raison d'effets mécaniques, biologiques ou chimiques. Si les lectures des solutions étalons sont en dehors de la plage de précision de 5 %, l'utilisateur peut effectuer un étalonnage à 1, 2, 3 ou 4 niveaux de conductivité distincts, à l'aide de solutions standard (1 413, 5 000, 12 880 ou 80 000 μS/cm). Les étalonnages par l'utilisateur sont requis régulièrement. Leur fréquence dépend de l'utilisation et de l'environnement de surveillance. Par mesure de précaution, il est conseillé d'effectuer un étalonnage avant chaque utilisation.

Remarques :

  1. Pour une meilleure précision, il est recommandé d'utiliser un étalonnage à 2 points avec des solutions proches de la plage de valeurs de conductivité attendues sur le terrain, en commençant par une solution inférieure à cette plage, puis une qui lui est supérieure.
  2. L'eau désionisée, les solutions étalons et le plongeur doivent être à température ambiante avant d'effectuer l'étalonnage.
  3. Étalonnez uniquement avec des solutions étalons de 1 413, 5 000, 12 880 et 80 000 μS/cm. L'étalonnage avec d'autres solutions pourrait provoquer des erreurs.
  4. Nettoyez le plongeur minutieusement avant chaque étape d'étalonnage, puis rincez-les avec de l'eau désionisée jusqu'à ce que la mesure de la conductivité indique ~ 20 μS ou moins.
  5. Ne laissez pas le plongeur reposer sur le fond du cylindre.
  6. Assurez-vous toujours de l'absence de bulles coincées à l'intérieur de l'enveloppe du plongeur. La présence de bulles d'air entraînerait des étalonnages incorrects.
  1. Sélectionnez la solution étalon de la gamme(s) la plus proche de la plage de valeurs de conductivité attendues sur le terrain.
  2. Commencez par la solution étalon ayant la conductivité la plus faible. Nettoyez et rincez le plongeur avec de l'eau désionisée, puis rincez avec la solution étalon.
  3. Insérez le plongeur dans la solution étalon, remuez pour faire partir toutes les bulles du capteur, puis attendez jusqu'à ce que le capteur atteigne l'équilibre.
  4. Appuyez sur le bouton et maintenez-le enfoncé plusieurs fois pour faire défiler le menu jusqu'à ce que le point d'étalonnage souhaité s'affiche, à savoir : « Cal. at 1413μS ».
  5. Appuyez sur le bouton et maintenez-le enfoncé une fois de plus, jusqu'à ce que le menu affiche, par exemple, « Press 2x for 1413 ». Appuyez deux fois rapidement sur le bouton pour étalonner le plongeur au point spécifié.
  6. « Cal Now Wait… » (Calibration en cours, veuillez patienter) s'affiche. La valeur du point d'étalonnage de la conductivité s'affiche ensuite sur l'écran EC/T principal.
  7. Répétez les étapes 2 à 5 pour chacune des solutions étalons utilisées.
  8. Éteignez la sonde TLC. La sonde TLC est maintenant prête à l'emploi sur le terrain.

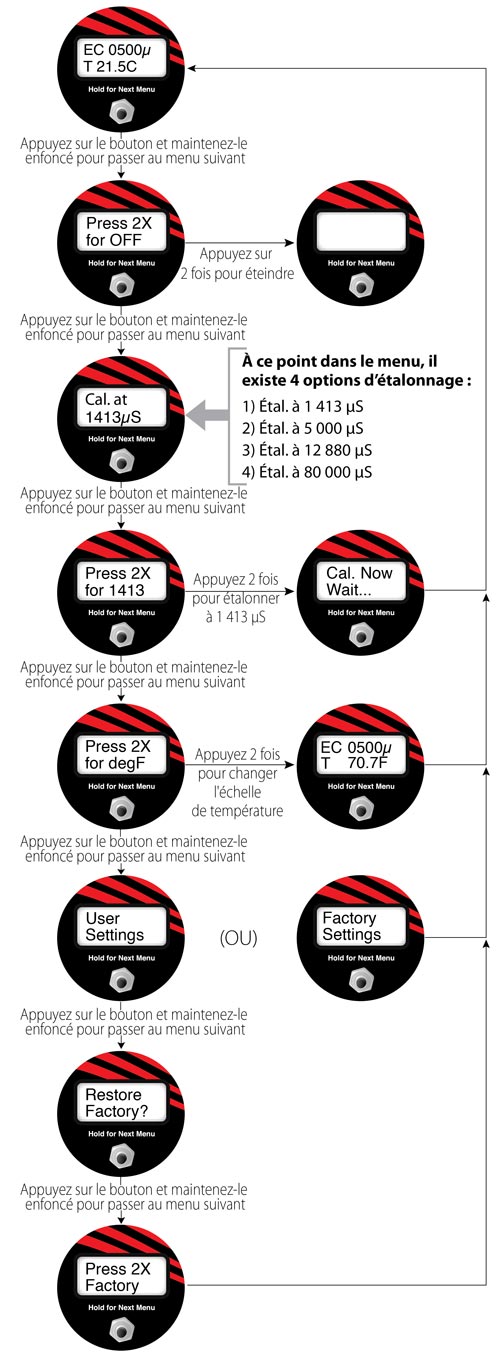

solinst 107 menu écran lcd mètre tlc

Menu de l'écran à cristaux liquides



Rétablissement de la configuration d'usine

(Firmware 2.01 et plus récent)

Reportez-vous à la section Résolution des problèmes de base ci-dessous pour une description des circonstances dans lesquelles il peut être nécessaire de rétablir la configuration d'usine.

Remarque :

Pour déterminer si vous utilisez les paramètres de la configuration d'usine ou des valeurs configurées par l'utilisateur, appuyez sur le bouton marche-arrêt et maintenez-le enfoncé plusieurs fois jusqu'à ce que « Factory Settings » (Configuration d'usine) ou « User Settings » (Configuration par l'utilisateur) s'affiche. Si « User Settings » (Configuration par l'utilisateur) s'affiche, le menu suivant vous permettra de rétablir la configuration d'usine.



Suivez ces étapes pour rétablir la configuration d'usine de la sonde TLC :

  1. Mettez la sonde TLC en marche. Appuyez sur le bouton et maintenez-le enfoncé plusieurs fois pour faire défiler le menu jusqu'à ce que « Restore Factory? » (Rétablir la configuration d'usine ?) s'affiche.
  2. Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que « Press 2X Factory » (Appuyez 2 fois pour la configuration d'usine) s'affiche.
  3. Appuyez deux fois rapidement pour rétablir la configuration d'usine. L'écran retourne à l'affichage EC/T principal.

Remarque :

Pour changer l'échelle de température entre °C et °F, appuyez sur le bouton et maintenez-le enfoncé plusieurs fois jusqu'à ce que « Press 2X for degF » (Appuyez 2 fois pour des degrés Fahrenheit) s'affiche. Appuyez deux fois rapidement sur le bouton pour changer l'échelle.
