3.3 Configuration et mise en service de l'AquaVent

3.3.1 Configuration de l'AquaVent

REMARQUE :

Reportez-vous au manuel général d'utilisation de l'AquaVent pour des instructions détaillées sur l'installation de l'AquaVent.

  1. Vérifiez que l'enregistreur AquaVent est correctement raccordé à la tête de puits SPX Wellhead à l'aide d'un câble ventilé. Reportez-vous au manuel général d'utilisation de l'AquaVent pour des instructions détaillées sur l'installation de l'AquaVent.
  2. Vérifiez que le câble de connexion RS-232/RS-485 est raccordé à la prise à 12 broches sur la SPX Wellhead (assurez-vous d'avoir débranché le câble de connexion USB après avoir programmé l'AquaVent avec le logiciel Levelogger).
  3. En vous référant aux figures dans la section 3.2, raccordez le câble de connexion RS-232 ou RS-485 à l'équipement MODBUS. Assurez-vous que les connexions broche-à-broche et que l'alimentation électrique externe à la Wellhead sont correctes.
  4. Mettez la tête de puits SPX Wellhead sous tension. Le témoin à diodes de la SPX Wellhead doit émettre les signaux suivants dans l'ordre ci-dessous :
    • Cycle des trois couleurs s'allumant l'une après l'autre (3 cycles) pour indiquer un événement de mise sous tension.
    • Lors du passage au mode Champ, 10 cycles de clignotement rapides alternant le jaune et le vert indiquent que la communication a été établie avec l'enregistreur AquaVent et qu'elle se fait au débit de transmission et avec l'adresse de l'appareil MODBUS spécifiés dans les paramètres de configuration de l'AquaVent (qui ne sont modifiables qu'à l'aide du logiciel Solinst Levelogger pour PC).
    • Lors du passage au mode Champ, 10 cycles de clignotement rapides alternant le jaune et le rouge indiquent que la tête de puits Wellhead s'est mise en ligne SANS établir la communication avec l'enregistreur AquaVent et qu'elle fonctionne au débit de transmission et avec l'adresse de l'appareil MODBUS spécifiés.
  5. La tête de puits SPX Wellhead et l'enregistreur AquaVent sont physiquement et correctement branchés au réseau MODBUS.
solinst aquavent aquavent modbus aquavent modbus guide de l'utilisateur transducteurs de pression Modbus configuration aquavent solinst aquavent configuration aquavent démarrage solinst aquavent image de démarrage

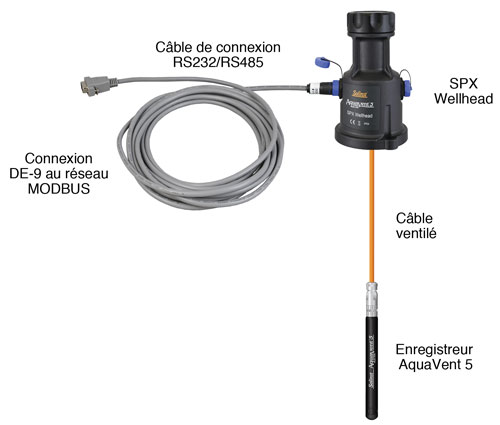

Figure 3-9 : Installation de l'AquaVent MODBUS
