Instructions de l'enrouleur électrique

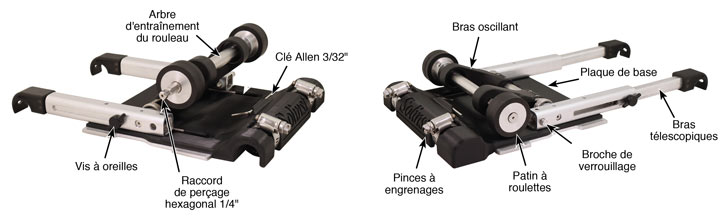

solinst modèle 101 power winder 116159 illustré face à gauche et face à droite

Enrouleur Solinst Modèle 101 (#116159)



Instructions d'installation

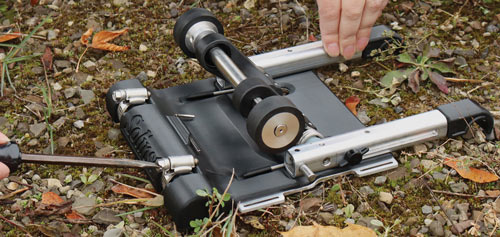

  1. Utilisez un gros tournevis à tête plate ou une clé/douille de 8 mm (5/16") pour desserrer les deux colliers de serrage. (Lorsque vous recevez le Power Winder pour la première fois, les pinces à engrenages seront desserrées.)
  2. réglage de l'enrouleur avant de l'installer sur une bobine





  3. Soyez conscient des points de pincement potentiels du mouvement du bras oscillant. Utilisez le « talon » de votre main pour appuyer fermement sur l'arbre d'entraînement du rouleau jusqu'à ce qu'il atteigne la plaque de base. Poussez la goupille de verrouillage dans le trou sur le bras oscillant. Cela maintiendra le bras oscillant à ressort en place. Assurez-vous que la goupille est complètement enfoncée. Cela maintiendra les rouleaux à l'écart lors de l'installation sur un (petit) enrouleur SC1000.
  4. Remarque:

    En cas d'installation sur un dévidoir Solinst SC2000 (moyen) ou SC3000 (grand), l'étape 2 peut ne pas être requise, car il y a suffisamment d'espace entre le cadre et le moyeu pour installer facilement le Power Winder.

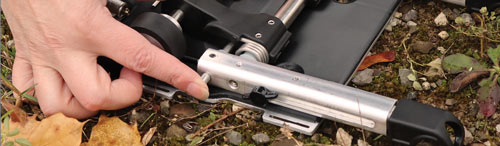

    poussez la goupille de verrouillage dans le trou du bras oscillant



  5. Placez la bobine sur le côté avec la façade vers le haut.
  6. Faites glisser la base du Power Winder sur le pied gauche du châssis du moulinet, avec les rouleaux vers le moyeu. Assurez-vous que la base du Power Winder est poussée complètement en arrière sur la jambe gauche de la bobine jusqu'à ce qu'elle s'arrête.

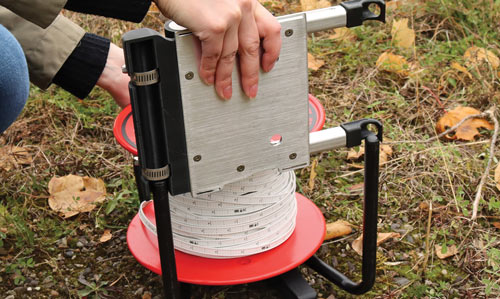

  7. enrouleur électrique coulissant vers le bas des pieds d'un enrouleur de compteur de niveau d'eau solinst pour le mettre dans la bonne position et aligner les rouleaux avec les plaques frontales avant et arrière.



  8. Avec l'enrouleur toujours sur le côté, serrez les pinces d'engrenage pour fixer le Power Winder à l'enrouleur. Cela garantit que le Power Winder est serré contre l'extrémité de la jambe et que les rouleaux sont alignés avec la bobine.
  9. Si ce n'est pas déjà fait, desserrez les vis à serrage à main noires sur les bras télescopiques de l'enrouleur électrique et ajustez-les à la longueur appropriée afin qu'elles s'adaptent aux pieds du cadre de l'enrouleur. Serrez les vis moletées pour maintenir les bras en place.

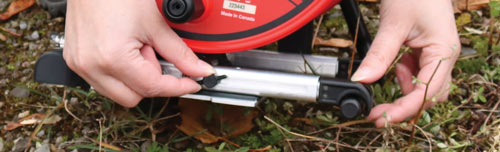

  10. ajustement et montage des extensions de jambe sur l'enrouleur électrique pour s'adapter aux pieds du compteur de niveau d'eau solinst



  11. Appuyez sur l'arbre d'entraînement du rouleau pour libérer la goupille de verrouillage. Le bras oscillant se soulèvera et les rouleaux s'engageront contre les bords de la plaque frontale et de la plaque arrière du moulinet.

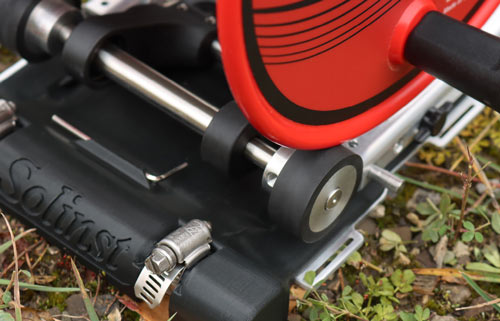

  12. enrouleur électrique solinst avec exposition de rouleaux entrant en contact avec la façade avant du compteur de niveau d'eau solinst



    Remarques:

    La clé Allen 3/32" fournie sur le Power Winder peut être utilisée pour desserrer les deux rouleaux afin que vous puissiez les ajuster pour s'adapter à des moyeux de bobines de différentes largeurs. Faites-les glisser dans les bonnes positions, puis serrez en place.

    Les extrémités de l'arbre d'entraînement du rouleau sont en forme de D pour qu'une vis de réglage se serre sur la partie plate du « D » et l'autre vis de réglage se serre dans la partie ronde de l'arbre.

    Les rouleaux peuvent également pivoter à 180º pour s'adapter à d'autres types de bobines. Les rouleaux peuvent également être installés face à l'intérieur pour s'adapter aux bobines plus étroites (garder un espacement minimum de 3/32" pour éviter que les rouleaux ne s'usent contre le bras oscillant).

    le technicien de terrain effectue un réglage pour serrer l'emplacement du rouleau de l'enrouleur électrique
