Instructions de fonctionnement d'une pompe à vessie de 42 mm (1,66 pouce)

Principe de fonctionnement

Lorsque la pompe à vessie Solinst est placée dans un puits ou dans un trou de forage, l'eau monte à l'intérieur de la vessie et du tube d'échantillonnage, jusqu'au niveau statique. De l'azote comprimé ou de l'air comprimé est fourni à la pompe via le tubage de mesure à l'aide d'un module de contrôle. L'application de pression sur la vessie la force à se comprimer et ferme le clapet antiretour inférieur, forçant l'eau de la vessie dans le tube d'échantillonnage.

Au cours d'un cycle de mise à l'air la pression est relâchée du tube de mesure. La vessie revient à son état initial pendant que l'eau entre à nouveau dans la pompe, tandis que le clapet antiretour supérieur empêche l'eau déjà dans le tube d'échantillon de retomber dans la vessie. L'alternance entre l'admission et la mise à l'air fournit un débit d'eau, dont le débit peut être ajusté pour la purge ou l'échantillonnage.



Fonctionnement de la pompe

Portable : La pompe sera fixée avec un tubage double collé en alternance de 6 mm (1/4 pouce) de diamètre extérieur, monté sur un enrouleur.

  1. Pour accueillir un tube d'échantillonnage de 6 mm (1/4 pouce), insérez l'adaptateur de compression de 6 mm (1/4 pouce) dans le raccord de la ligne d'échantillonnage de 10 mm (3/8 po). L'écrou du raccord de 10 mm (3/8 po) peut avoir besoin d'être desserré au préalable, puis resserré une fois l'adaptateur de 6 mm (1/4 pouce) inséré (voir au verso).
  2. Poussez les inserts du tubage dans le tube et dans la ligne de mesure et les raccords de compression d'échantillon de la pompe à vessie. Les écrous des raccords de compression doivent être desserrés avant d'insérer le tube. Serrez l'écrou à la main puis d'1 1/4 tour supplémentaire pour assurer un joint bien étanche (voir au verso).
  3. Abaissez l'ensemble de la pompe à vessie dans le puits, en utilisant une ligne de sécurité en acier inoxydable raccordée au boulon à oeil sur la pompe. Un câble gradué Solinst modèle 103 peut être utilisé à cette fin.
  4. Raccordez la ligne d'alimentation avec le séchoir en ligne entre la source de gaz comprimé et le module de contrôle. La ligne de mesure raccorde le module de contrôle à l'enrouleur (le module de contrôle modèle 464 est fourni avec une ligne de mesure et une ligne d'alimentation).
  5. Fixez une ligne d'échantillonnage courte (1 m ou 3 pieds) de 6 mm (1/4 pouce) de diamètre extérieur au connecteur d'échantillonnage de l'enrouleur.

Dédié : La pompe est fournie avec un ou plusieurs rouleaux de tube, pouvant être coupé(s) à la longueur désirée, selon les besoins, puis fixé(s) à la tête de puits.

  1. Coupez le tube à la longueur désirée. Voir l'étape b) ci-dessus pour les instructions de raccordement des tubes à la pompe.
  2. Fixez la ligne d'échantillonnage et la ligne de mesure au raccord instantané approprié sur le dessous de la tête de puits (voir le schéma à droite pour l'installation des raccords instantanés et des adaptateurs).
  3. Abaissez la pompe à vessie dans le puits, en utilisant une ligne de sécurité en acier inoxydable si désiré. Si utile, fixez la ligne de sécurité au crochet de suspension sur le dessous de la tête de puits. Repoussez la tête de puits fermement sur le tubage du tube ascenseur.
  4. Raccordez la ligne d'alimentation avec le séchoir en ligne entre la source de gaz comprimé et le module de contrôle. La ligne de mesure raccorde le module de contrôle à la tête de puits (le module de contrôle modèle 464 est fourni avec une ligne de mesure et une ligne d'alimentation).
  5. Fixez une ligne d'échantillonnage courte (1 m ou 3 pieds) de 10 mm (3/8 pouce) de diamètre extérieur au connecteur d'échantillonnage de la tête de puits (voir le schéma à droite pour l'installation du raccord instantané).

Pour des instructions de pompage plus détaillées, veuillez vous reporter aux consignes d'utilisation du module de contrôle Solinst modèle 464.



Remarques :

  1. La profondeur maximale de fonctionnement d'une pompe à vessie en acier inoxydable est de 150 m (500 pieds) au-dessous du niveau du sol.
  2. NE PAS dépasser une pression d'utilisation de 250 psi.
  3. La pompe a été décontaminée avant de quitter l'usine Solinst. Cependant, nous vous conseillons de la décontaminer à nouveau avant utilisation. La pompe doit être décontaminée avant chaque nouveau déploiement.
  4. Les raccords de tube sont basés sur une ligne de mesure de 6 mm (1/4 po) et une ligne d'échantillonnage de 10 mm (3/8 po). Un adaptateur de 10 mm (3/8 po) à 6 mm (1/4 po) est également fourni, au cas où un double tube de 6 mm (1/4 po) est préféré, ou si vous utilisez un enrouleur portable.

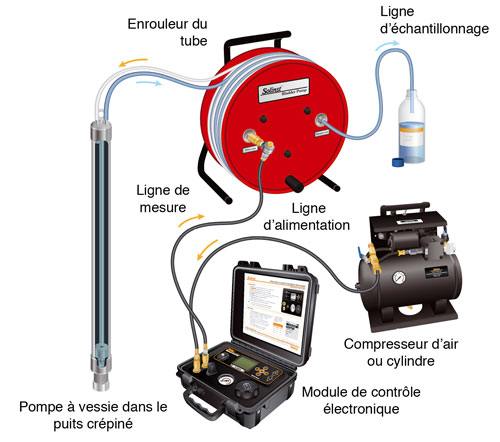

Configuration d'un échantillonnage portable

Pompes à vessie solnique Échantillonneurs d'eau souterraine à vessie Pompes d'échantillonnage VOC Pompes d'échantillonnage dédiées Pompe à vessie Mode d'emploi 103181 image

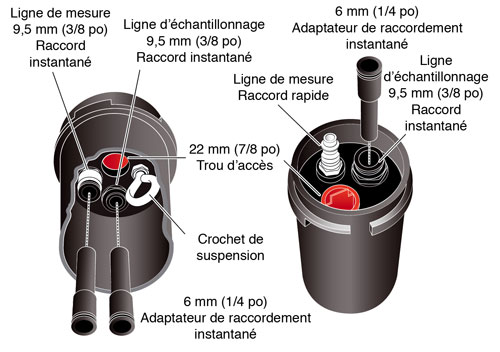

Configuration d'une tête de puits dédiée

Pompes à vessie solnique Échantillonneurs d'eau souterraine à vessie Pompes d'échantillonnage VOC Pompes d'échantillonnage dédiées Pompe à vessie Mode d'emploi 103181 image



Les têtes de puits sont fournies avec trois adaptateurs de raccordement instantané de 6 mm (1/4 pouce), afin de pouvoir utiliser des tubages de 6 mm (1/4 pouce) ou 9 mm (3/8 pouce), selon les préférences.

Pour raccorder un tube, poussez-le simplement dans le raccord instantané à simple pression. Pour déconnecter un tube, poussez les deux côtés de la bague supérieure vers le bas, puis retirez le tube.
