10.1.4 Installation d'un Rainlogger

figure 10 13 enregistreurs rainlogger de solinst

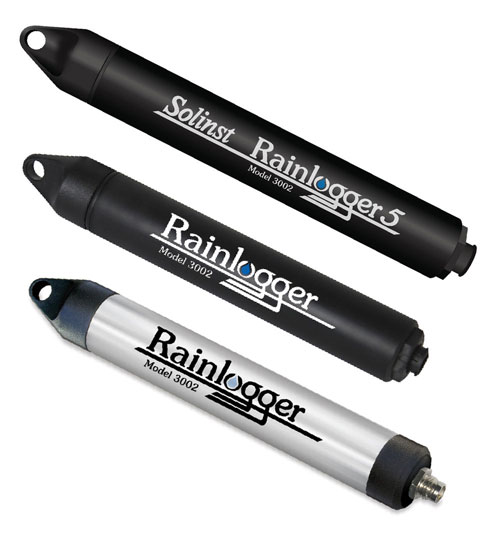

Figure 10-13 : Enregistreurs Rainlogger de Solinst



figure 10 14 connecteur de pluviomètre à auget basculeur d'un enregistreur rainlogger

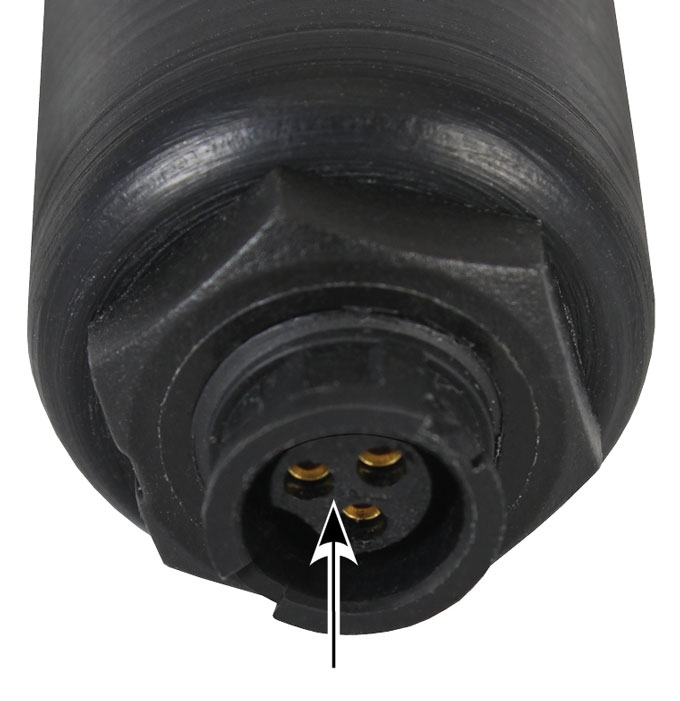

Figure 10-14 : Connecteur de pluviomètre à auget basculeur d'un enregistreur Rainlogger

Les enregistreurs Solinst Rainloggers (Figure 10-13) sont conçus pour enregistrer les moments auxquels un pluviomètre externe à auget basculeur bascule et la quantité de précipitations par basculement.

Le boîtier de l'enregistreur Rainlogger Edge est fabriqué en ABS, tandis que celui de l'enregistreur Rainlogger est en acier inoxydable. L'exposition directe à la pluie doit être évitée et les enregistreurs Rainlogger ne doivent pas être immergés. Le boîtier de l'enregistreur Rainlogger Edge, en ABS, fournit une protection contre les décharges électrostatiques.

Le pluviomètre relié à l'enregistreur Rainlogger doit être fourni par le client et est normalement un dispositif à lames souples de style normalement ouvert, communément appelé un pluviomètre à auget basculeur. Le connecteur du pluviomètre Rainlogger (Figure 10-14) se branche sur le câble de 2 m (6,5 pieds) fourni avec le Rainlogger. Les enregistreurs Rainlogger Edge et Rainlogger sont fournis avec les câbles de connexion différents, qui ne peuvent pas être interchangés. Les câbles de connexion ont deux fils, qui sont raccordés à l'auget basculeur par épissage. L'auget basculeur étant juste un interrupteur électrique, dans la plupart des modèles, leurs fils peuvent être raccordés à n'importe quels fils du câble. Reportez-vous aux consignes d'utilisation du fabricant. Les câbles exposés de plus grande longueur doivent être protégés contre les rongeurs et le vandalisme en blindant le câble ou en l'installant dans un conduit électrique.



figure 10 15 rainlogger edge connecté à un auget basculeur

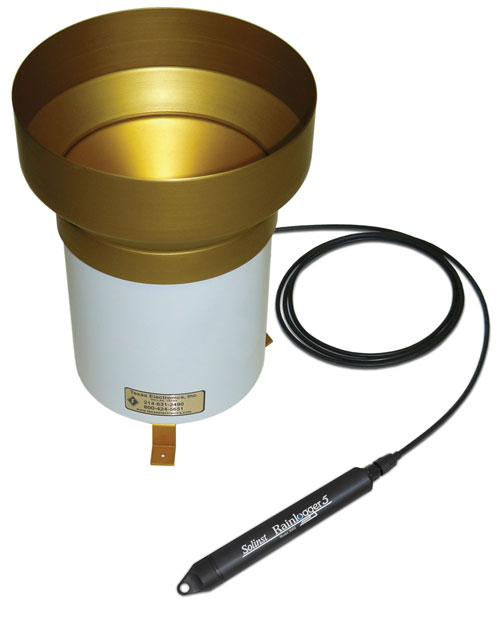

Figure 10-15 : Rainlogger Edge connecté à un auget basculeur



REMARQUE :

Les enregistreurs Rainlogger Edge et Rainlogger sont fournis avec les câbles de connexion différents, qui ne peuvent pas être interchangés.
