8.1.1 Installation d’un LevelVent dans un puits de 5 cm (2 pouces)

Chaque tête de puits LevelVent Wellhead est fournie avec un support de suspension et un ensemble de couvercle de puits de 5 cm (2 pouces), qui se compose d'un insert, d'une base de couvercle de puits et d'un couvercle de puits.

L'insert de l'ensemble de couvercle de puits de 5 cm (2 pouces) a deux ouvertures qui peuvent être utilisées pour installer et soutenir une tête de puits LevelVent Wellhead. La deuxième ouverture peut alors être utilisée pour effectuer des mesures manuelles du niveau de l'eau tandis que l'enregistreur LevelVent logger fait ses enregistrements au fond du puits. Deux bouchons sont fournis pour lorsque les ouvertures ne sont pas utilisées.

ensemble de couvercle de puits de 5 cm (2 pouces) et support de suspension

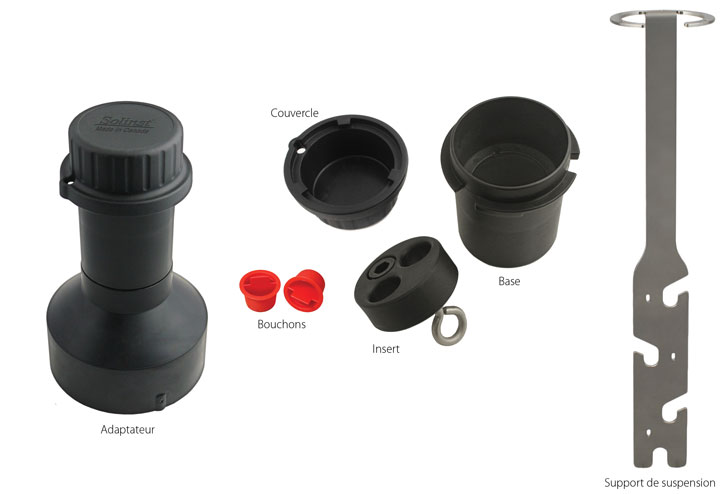

Figure 8-1 : Ensemble de couvercle de puits de 5 cm (2 pouces) et support de suspension



REMARQUE :

adaptador de tapa de pozo de 2 a 4 pulgadas para registradores de datos solinst

Pour les têtes de puits de 10 cm (4 pouces), un adaptateur séparé est disponible pour l'utiliser sur une base du couvercle de puits de 5 cm (2 pouces)

REMARQUE :

Un orifice d'accès additionnel de 22,6 mm (0,89 pouce) permet d'installer un équipement de surveillance supplémentaire dans le puits. Utilisez une clé Allen hexagonale de 10 mm (3/8 pouce) pour retirer le couvercle de l'orifice d'accès.



Les étapes ci-dessous montrent comment installer le LevelVent en utilisant le support de suspension et l'ensemble de couvercle de puits de 5 cm (2 pouces) :

conecte el cable venteado al cabezal de pozo y al logger levelvent

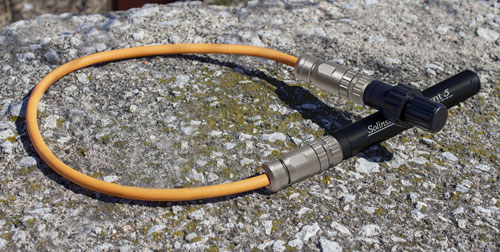

Raccordez le câble ventilé à la tête de puits et à l'enregistreur LevelVent. Reportez-vous à la Section 1.5.1 pour plus de détails.

REMARQUE :

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la Wellhead.



deslice la base del tapa pozos en el encamisado del pozo

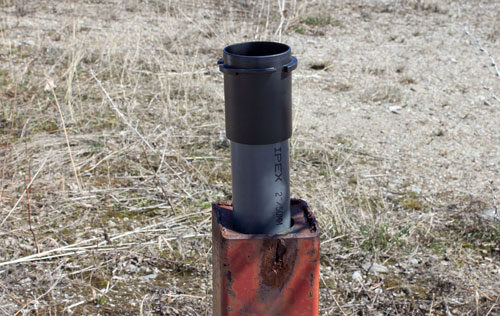

Faites glisser la base du couvercle du puits sur le tubage de puits. Ne la fixez pas pour l'instant.

coloque el soporte colgante de sujeción en la base del tapa pozos hasta que se asiente en el soporte de la base

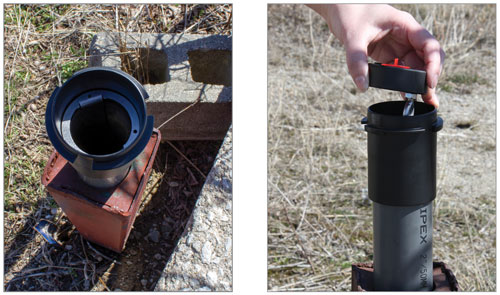

Placez le support de suspension dans la base du couvercle du puits de manière à ce qu'il repose sur l'épaulement dans la base. Placez l'insert dans la même base du couvercle du puits.

REMARQUE :

Il existe trois trous dans la partie supérieure du support de suspension qui peuvent être utilisés pour le fixer dans la base du couvercle du puits avec des vis.

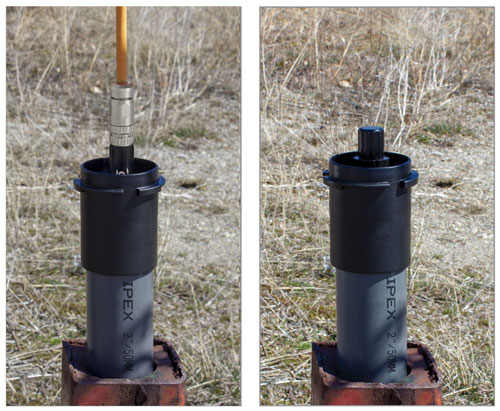

baje el logger levelvent y el cable venteado a través de la abertura y hacia dentro del pozo hasta que el cabezal de pozo se asiente en el inserto

Retirez l'un des bouchons rouges de l'insert. Abaissez l'enregistreur LevelVent et le câble ventilé par l'ouverture puis dans le puits, jusqu'à ce que la tête de puis repose sur l'insert. Retirez l'autre bouchon rouge de l'insert et effectuez une mesure manuelle de la profondeur jusqu'au niveau de l'eau pour vos dossiers.

levante la base del tapa pozos con el soporte colgante de sujeción y el inserto del encamisado del pozo

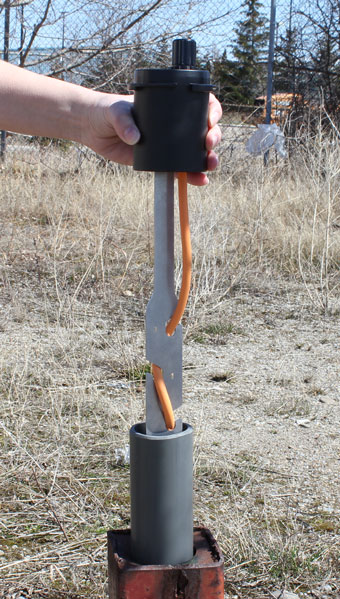

Soulevez la base du couvercle de puits avec le support de suspension et l'insert du tubage du puits. Enroulez le câble ventilé autour du support de suspension, puis faites-le glisser dans les encoches pour fixer le câble au support.

REMARQUE :

Les trous dans le support peuvent accueillir des attaches monousage et des serre-câbles pour fixer le câble au support si vous le souhaitez.



baje el conjunto de tapa pozos de vuelta al encamisado del pozo

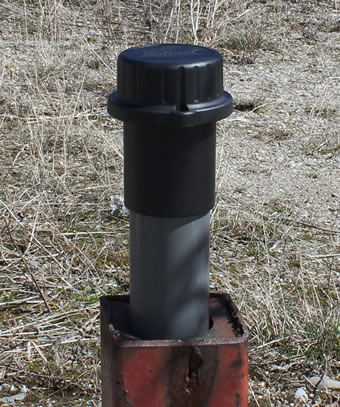

Rabaissez l'ensemble de couvercle de puits sur le tubage de puits. Fixez la base du couvercle du puits sur le tubage de puits si vous le souhaitez. Installez le couvercle du puits. Remarque : il est possible que vous ayez besoin de retirer le bouchon anti-poussière de la tête de puits LevelVent Wellhead avant d'installer le couvercle de puits.

Figure 8-2 : Installation en utilisant un ensemble de couvercle de puits et un support de suspension
