7.1 Mises à jour du microprogramme

L'utilitaire de mise à jour de la version des capteurs (microprogramme) est utilisé pour télécharger de nouveaux fichiers de microprogramme à un LevelSender. L'utilitaire de mise à jour de la version des capteurs (microprogramme) peut être lancé à partir du menu Utilities (Utilitaires) dans la partie supérieure de la fenêtre du logiciel LevelSender.

Le fichier compressé du microprogramme est disponible sur le site : www.solinst.com/downloads/

Après avoir téléchargé le fichier du microprogramme, veillez à le décompresser, de manière à pouvoir accéder au fichier *.ssf.

Pour télécharger le nouveau microprogramme à un LevelSender, suivez les étapes suivantes :

  1. Raccordez la station LevelSender à l'ordinateur en utilisant le câble USB (assurez-vous que le câble lecteur/ le séparateur est débranché et que le LevelSender a été arrêté ; voir Section 8.1). Une fois le LevelSender raccordé, consultez l'onglet Paramètres du LevelSender pour vérifier que le pourcentage de charge de la batterie est supérieur à 60 % - voir Section 3.4).
  2. Ouvrez l'utilitaire de mise à jour de la version des capteurs (microprogramme) Solinst à partir du menu Utilities (Utilitaires) dans la partie principale de la fenêtre du logiciel LevelSender. Choisissez le port COM auquel le LevelSender est raccordé et assurez-vous que le débit de transmission est configuré sur 9600.
  3. Cliquez sur le bouton « Open » (Ouvrir) icône de fichier ouvert, ce qui devrait ouvrir un dialogue demandant de sélectionner le fichier de microprogramme (*.ssf) à télécharger. Naviguez jusqu'au répertoire où le fichier du microprogramme a été enregistré sur votre PC, puis cliquez sur le fichier et cliquez sur « Open » (Ouvrir).
  4. Cochez la case « Firmware File Information » (Informations sur le fichier microprogramme) pour vous assurer que le fichier ouvert est correct.
  5. Cliquez sur le bouton « Upload Firmware » (Télécharger) télécharger le fichier icon, pour démarrer le processus de téléchargement du microprogramme.
  6. Si une erreur de communication se produit et est rapportée dans la fenêtre LevelSender Information (Renseignements sur le LevelSender), soit avant le message « Verified Program Checksum » (Somme de contrôle du programme vérifiée), soit après le « Program Information Section » (Section d'information sur le programme), puis redémarrez le processus de mise à jour.
  7. Si, toutefois, une erreur de communication se produit entre les messages « Verified Program Checksum » (Somme de contrôle du programme vérifiée) et « Program Information Section » (Section d'information sur le programme), veuillez contacter Solinst. Vous aurez besoin de fournir le numéro de série du LevelSender et expliquer exactement le positionnement exact du message d'erreur.

mise à niveau du micrologiciel levelsender

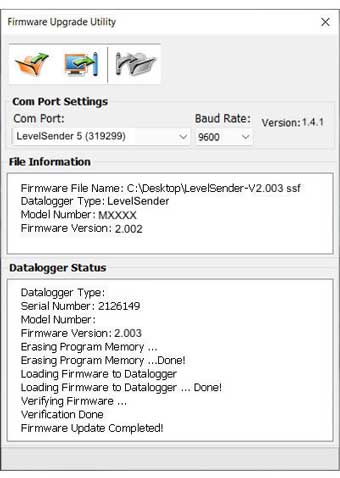

Figure 7-1 : Mise à jour du microprogramme d'un LevelSender



Remarque :

il est important que la communication entre le PC et le LevelSender ne soit pas interrompue pendant le téléchargement d'un microprogramme. Veillez donc à fermer tous les autres programmes en cours d'exécution, y compris les écrans de veille, et à ne pas débrancher le LevelSender avant que le téléchargement ne soit terminé.
