10.1.1.1 Installation de la corde ou du câble porteur

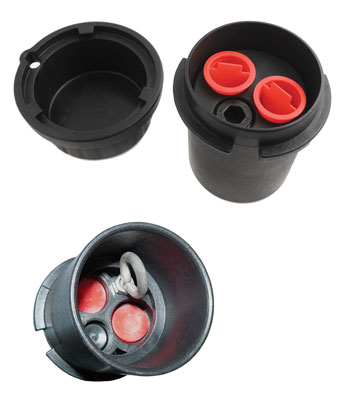

figure 10-2 couvercle de verrouillage de puits solinst de 5 cm (2 pouces) pour câble métallique ou corde en kevlar

Figure 10-2 Couvercle de verrouillage de puits Solinst de 5 cm (2 pouces) pour câble métallique ou corde en Kevlar

Lors de l'installation à une corde ou un câble porteur, l'enregistreur Levelogger est préprogrammé et démarré en utilisant le logiciel. Il est ensuite déployé avec la corde ou le câble porteur raccordé au couvercle d'installation du Levelogger sur le dessous du couvercle du puits.

Les données sont extraites manuellement, en retirant le Levelogger, puis en enlevant le couvercle d'installation et en connectant un Field Reader 5 ou Desktop Reader 5 (voir section 2). Ce type d'installation est utilisable à la fois pour les applications d'enregistrement immergées et barométriques.





Remarque :

Il existe également la possibilité de communiquer avec un DataGrabber 5 ou une application Levelogger 5 App Interface (voir les guides de l'utilisateur séparés).

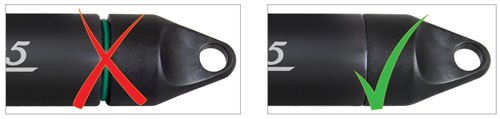

Avant le déploiement, pour assurer un joint étanche à l'eau, serrez le couvercle d'installation sur le Levelogger jusqu'à ce que le joint torique vert ne soit plus visible.



mise en place adéquate du couvercle d'installation

Figure 10-3 Mise en place adéquate du couvercle d'installation

Remarque :

Le joint torique à l'extrémité optique du Levelogger doit être inspecté régulièrement et remplacé si nécessaire. Voir section 10.2.

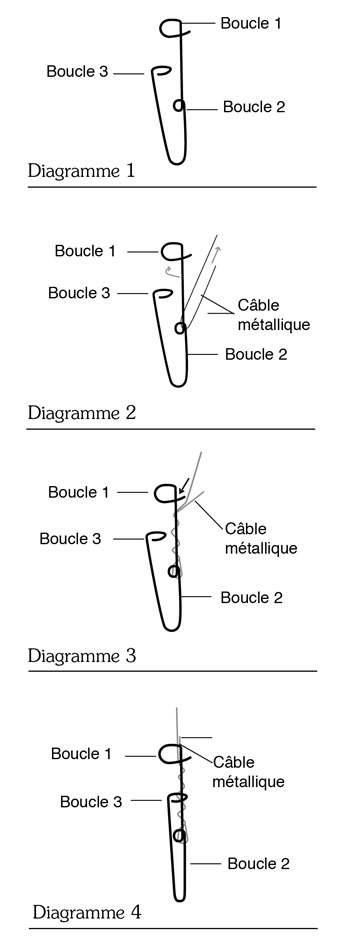

figure 10-4 installation du crochet du câble métallique

Figure 10-4 : Installation du crochet du câble métallique

Solinst propose des ensembles de câbles porteurs en acier inoxydable, y compris des crochets et des câbles toronnés en acier inoxydable disponibles dans une variété de longueurs allant de 15 m (50 pieds) à 150 m (500 pieds), et des ensembles de corde en Kevlar de 150 m (500 pieds). Solinst fournit également un ensemble de couvercle de puits de 5 cm (2 pouces) pour modèle 3001, auquel il est possible de suspendre un enregistreur Levelogger. Un adaptateur pour puits de 10 cm (4 pouces) est également disponible (voir section 10.1.1.3).

Suivez les étapes ci-dessous pour installer votre enregistreur Levelogger à l'aide d'un câble et de crochets en acier inoxydable :

  1. Faites passer le câble à travers la boucle 2 du crochet, puis enroulez-le plusieurs fois autour de la tige du crochet et faites-le passer à travers la boucle 1.
  2. Faites passer la boucle 3 du crochet à travers l'œillet du couvercle du puits ou l'œillet de l'enregistreur Levelogger/Barologger, puis emboîtez la boucle 3 à la tige du crochet.
  3. Si vous n'utilisez pas de couvercle de puits, alors vous devez utiliser ou installer un point d'arrimage.
  4. Si vous installez un Barologger, assurez-vous que le niveau de suspension est plus haut que le niveau d'eau maximum attendu.
  5. Pour récupérer des données ou reprogrammer le Levelogger, retirezle de l'emplacement de surveillance, dévissez le couvercle d'installation, interrogez-le, puis suspendez-le à nouveau et vérifiez à chaque fois que les colliers de fixation du câble sont bien attachés.

Le câble métallique est un fil d'acier inoxydable 304 multibrins avec une résistance à la rupture d'environ 18 kg (40 lb).

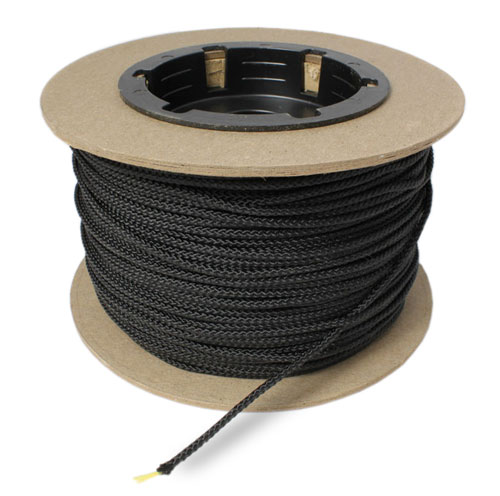

figure 10-5 : corde en kevlar

Figure 10-5 : Corde en Kevlar



figure 10-6 : nœud de chaise utilisé pour raccorder la corde en kevlar au levelogger

Figure 10-6 : Nœud de chaise utilisé pour raccorder la corde en Kevlar au Levelogger



Il est recommandé de fixer la corde en Kevlar au Levelogger et au couvercle du puits en faisant un nœud de chaise (voir Figure 10-6). La corde en Kevlar est formée de plusieurs brins de Kevlar tressés ensemble avec du polyester noir, et a une force de rupture de 68 kg (150 livres). Le Kevlar convient particulièrement bien aux applications dans les environnements marins et d'eau douce, puisque ce matériau ne rouille pas.
