Options de communication flexibles de l'enregistreur

obtenez un devis

L'AquaVent offre des options pour communiquer avec les logiciels et les accessoires Solinst, ou pour l'intégrer dans un système de télémétrie, un système SCADA/PLC ou un enregistreur d'un autre fabriquant.

L'enregistreur AquaVent peut communiquer avec le logiciel Levelogger. Il est utilisable avec l'application et l'interface Solinst Levelogger et DataGrabber™.

Pour des applications plus profondes ou plus difficiles d'accès, ou des applications dans des zones qui sont humides ou exposées aux inondations, l'enregistreur de niveau d'eau à pression absolue, Levelogger Edge est une option possible (voir la fiche technique de l'enregistreur Levelogger Edge modèle 3001).



Têtes de puits de communication AquaVent

Les têtes de puits de communication AquaVent Wellhead s'adaptent parfaitement sur un tubage de puits de 5 cm (2 pouces) muni d'une base pour tête de puits (un adaptateur de 10 cm (4 pouces) est disponible).

Deux options sont disponibles : la SP Wellhead offre une connexion permettant de communiquer avec les logiciels et les accessoires Solinst ; la SPX Wellhead possède une connexion supplémentaire permettant de communiquer avec des systèmes de télémétrie ou d'enregistreurs tiers en utilisant un protocole MODBUS (RS-232/RS-485) ou SDI-12.

Chaque tête de puits Wellhead renferme 4 piles AA au lithium pour alimenter l'enregistreur AquaVent. Elles sont remplaçables par l'utilisateur et peuvent durer jusqu'à 8 ans en se basant sur 1 relevé par minute (la pile interne de l'enregistreur AquaVent sert uniquement à alimenter l'horloge).

sp wellhead

raccord à 10 broches pour le branchement des câbles de connexion des logiciels et des accessoires solinst

SP Wellhead

Raccord à 10 broches pour le branchement des câbles de connexion des logiciels et des accessoires Solinst

spx wellhead

raccord supplémentaire à 12 broches pour câbles de connecteur sdi-12 et modbus sur rs-232 et rs-485

SPX Wellhead

Raccord supplémentaire à 12 broches pour câbles de connecteur SDI-12 et MODBUS sur RS-232 et RS-485



Pour une protection permanente contre l'humidité, les têtes de puits Wellhead renferment des produits desséchants et un filtre hydrophobe là où le câble ventilé se termine au niveau de la surface.



Câbles de communication pour AquaVent Wellhead

Il existe plusieurs façons de communiquer avec l'AquaVent ; des câbles de têtes de puits adaptés sont disponibles pour chaque option.

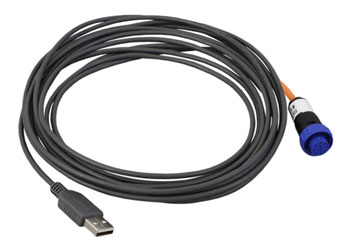

câble de connexion usb pour la communication avec le logiciel pour pc solinst levelogger

Câble de connexion USB pour la communication avec le logiciel pour PC Solinst Levelogger

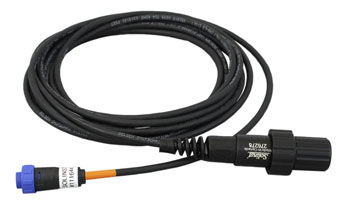

câble de connexion pour la communication avec l'interface app levelogger et datagrabber

Câble de connexion pour la communication avec l'interface App Levelogger et DataGrabber.



Pour têtes de puits SP Wellhead et SPX Wellhead



câbles de connexion pour les communications basées sur les protocoles sdi-12 et modbus sur rs-232/rs-485
pour têtes de puits spx wellhead uniquement

Câbles de connexion pour les communications basées sur les protocoles SDI-12 et MODBUS sur RS-232/RS-485

Pour têtes de puits SPX Wellhead uniquement



installation de tête de puits solinst aquavent avec le diagramme aquavent logger

Options de câbles ventilés AquaVent

Des dispositifs de câbles ventilés AquaVent sont disponibles dans des longueurs allant jusqu'à 150 m (500 pieds).

Les câbles ventilés comportent des fils d'alimentation électrique et des fils de communication, ainsi qu'un tube de ventilation sur toute la longueur du câble. Les câbles ventilés fournissent une communication directe entre l'enregistreur AquaVent et la tête de puits. Le tube de ventilation et les fils sont enrobés dans une gaine en polyuréthane offrant durabilité et protection.

Les câbles ventilés se raccordent de manière simple et efficace à l'enregistreur AquaVent et à la tête de puits Wellhead à l'aide de raccords rotatifs en acier inoxydable. Un support de suspension est fourni avec chaque tête de puits Wellhead, afin de soutenir le câble ventilé.



App Levelogger et interface App Levelogger

L'interface App Levelogger utilise la technologie Bluetooth® pour connecter l'AquaVent à votre appareil intelligent. Avec l'App Solinst Levelogger, vous pouvez télécharger des données, afficher des données en temps réel et programmer votre AquaVent. Vous pouvez envoyer les données par courrier électronique directement de votre appareil intelligent à votre bureau (voir la fiche technique de l'App Solinst Levelogger et de l'interface App Levelogger du modèle 3001).

solinst levelogger app et levelogger app interface
