Consignes d'utilisation des piézomètres à pointe de mesure

Modèles 615, 615C, 615N, 615S et 615SN (avec extracteur à inertie)

AVERTISSEMENT :

Avant de forer dans le sol, assurez-vous d'obtenir les autorisations appropriées, afin d'éviter les câbles, les conduites de gaz, les canalisations, etc.

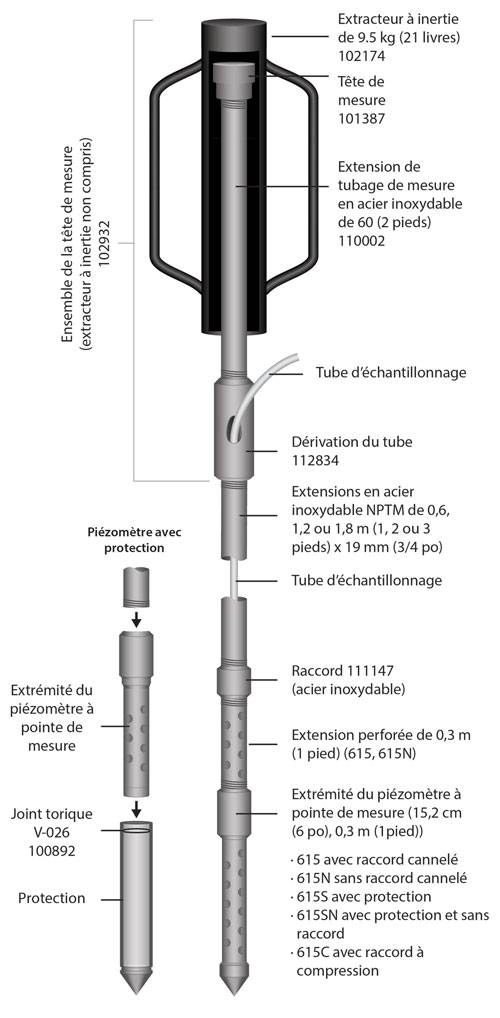

Liste des composants



Installation avec un extracteur à inertie manuel

Remarque :

les piézomètres à pointe de mesure sont conçus pour un usage unique (installations temporaires ou permanentes). Ils ne sont pas conçus pour être retirés et réutilisés.

  1. Assure-vous que tous les composants sont propres avant de les utiliser.
  2. Si vous utilisez un tubage piézométrique, coupez-le à la profondeur de l'installation proposée, plus une longueur supplémentaire de 1,5 m (5 pieds).
  3. Si vous utilisez un piézomètre modèle 615 ou 615S, raccordez le tubage piézométrique de 16 mm (5/8 po) de diam. ext. au bec de raccord cannelé sur l'extrémité du piézomètre à pointe de mesure en appuyant fermement dessus jusqu'à ce que le tubage atteigne la base du raccord. Si vous utilisez un piézomètre modèle 615C, desserrez le raccord à compression et insérez le tubage piézométrique de 6 mm (1/4 po). Serrez-le à la main, puis d'1 1/4 tour supplémentaire, pour fixer correctement le tube dans le raccord.
  4. Faites glisser une longueur de tuyau d'extension sur le tube, puis vissez-le fermement sur l'extrémité du piézomètre à pointe de mesure. Serrez-le avec une clé à tube.

Les piézomètres modèle 615 ou 615SN n'utilisent pas de tubes. Vissez simplement le tuyau d'extension sur l'extrémité du piézomètre.

AVERTISSEMENT :

Lors du branchement ou du débranchement de la dérivation de tube, il est très important de maintenir le tube, afin de l'empêcher de tourner. Ignorer cette consigne peut entraîner le délogement du tube de l'extrémité de la pointe de mesure.

  1. Maintenez le tube pour l'empêcher de tourner, puis faites glisser la dérivation de tube par-dessus le tubage et serrez-la fermement sur le tuyau d'extension, tandis que le tube dépasse du trou latéral.
  2. Faites glisser l'extracteur à inertie par-dessus la tête de mesure, puis utilisez-le pour enfoncer le dispositif, jusqu'à ce qu'une longueur de tube d'extension d'environ 15 cm (6 pouces) sous la dérivation du tube se trouve au-dessus du niveau du sol.

AVERTISSEMENT :

Pour des raisons de santé et de sécurité, il est fortement suggéré d'utiliser uniquement un extracteur à inertie adéquat pour installer un piézomètre à pointe de mesure. L'usage d'une massue n'est pas approprié et pourrait provoquer des blessures corporelles graves.

  1. Retirez l'extracteur à inertie, puis, tout en maintenant le tube pour l'empêcher de tourner, retirez l'ensemble de la tête de mesure.
  2. Faites glisser un raccord au-dessus du tubage, puis serrez-le fermement sur la section précédente de tuyau d'extension. Faites glisser le tuyau d'extension suivant sur le tubage, puis serrez-le fermement.
  3. Répétez les étapes 5 à 9 jusqu'à ce que la profondeur d'échantillonnage soit atteinte.
  4. Coupez le tubage piézométrique de manière à ce qu'il arrive à ras de la partie supérieure du tuyau d'extension. Installez un couvercle sur le dessus du piézomètre pour terminer l'installation.

piezomètre solinst drive point avec schéma hammer



Remarques importantes concernant les piézomètres munis d'une protection

  1. Avant d'enfoncer un piézomètre dans le sol, assurez-vous que sa protection est bien en place et que les joints toriques sont correctement posés.
  2. Enfoncez le piézomètre d'une longueur égale à celle du piézomètres au-delà de la profondeur désirée, puis tirez vers l'arrière/le haut pour exposer l'admission.
  3. Des protections de remplacement de 0,3 m (1 pied) (102412) et 15,2 cm (6 po) (104370) sont disponibles pour pouvoir réutiliser le piézomètre.
